Creo View : Creo Drawing파일 Open

▶ Creo View 파일은 다음과 같은 접미어를 사용합니다.

1. *.PVS  :  모델 구조

2. *.OL     :  3D 모델

3. *.PVA   :  주석

4. *.PVC  :  간섭 보고서

5. *.PVZ   :  위와 같은 유형을 하나 이상 포함하는 압축 패키지 파일



▶ Creo 도면 Opne 하기

Creo 도면 파일을 직접 Open 할수 있습니다

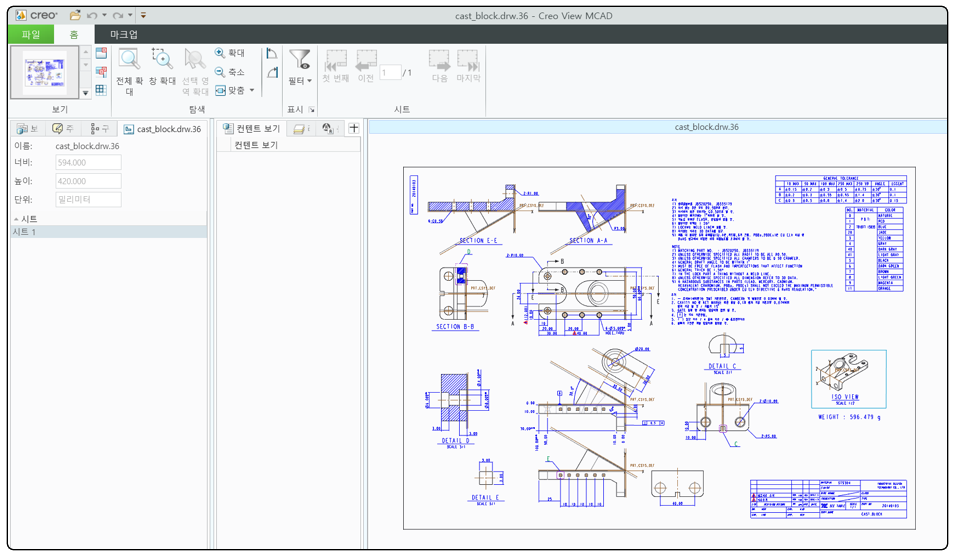

[ Creo *.drw를 직접 불러오기 ]

Open된 도면에 "한글"은 정상적으로 표시 됩니다.

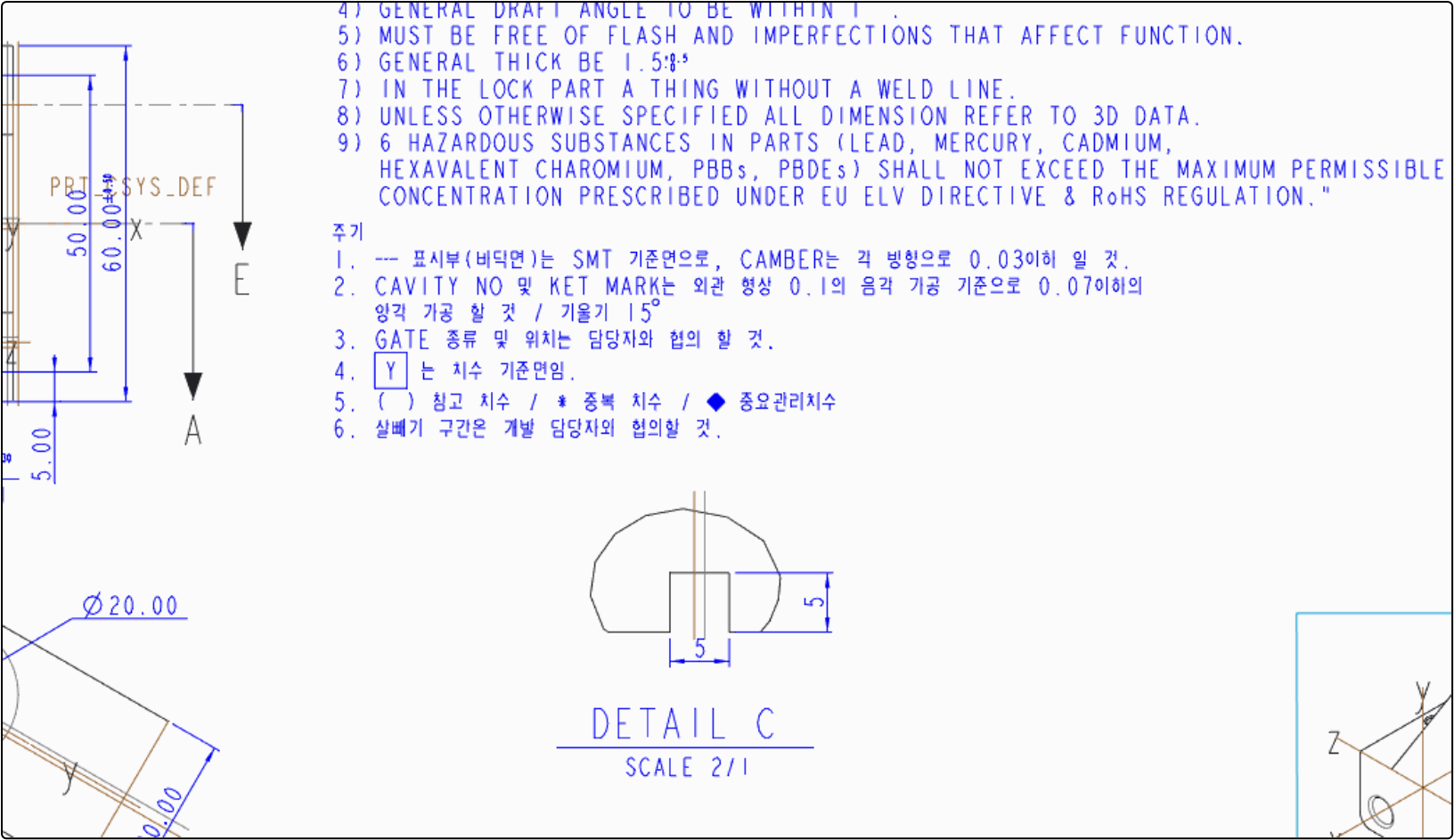

[ Creo *.drw 한글 표시 ]

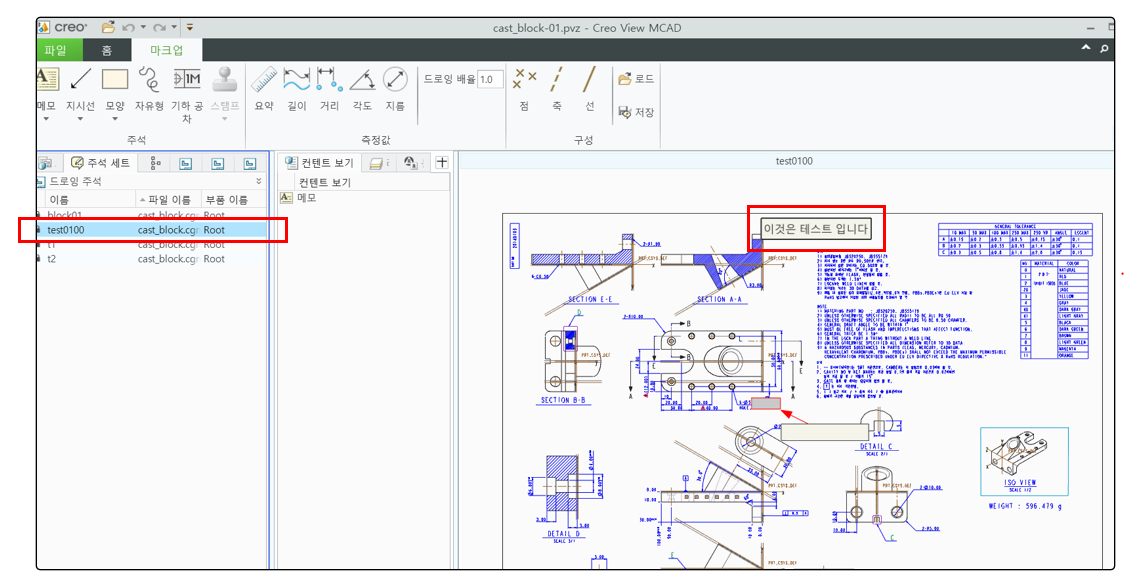

도면의 요소들을 검색 하는 기능은 없습니다.  예를 들어 치수의 "#1)" 값을 검색 하는 기능은 없습니다. 마크업 기능은 사용 가능 합니다. 예를 들어 도면에서 치수의 공차 값 변경을 요청 하는 "마크업" 만들고, pvz 파일로 저장 하면, 추가된 "마크업"들을 저장 합니다. Creo View 프로그램에서 저장된 "마크업"을 불러 올수 있습니다.





▶ 도면 PDF 파일 Opne 하기



PDF 편집 프로그램을 사용 하면 PDF 파일에 저장된 마크업 기능을 Open  가능 합니다. PDF 프로그램 유료 / 무료 제품들이 많습니다. 검색 및 주석 기능을 사용 할수 있습니다. 표시된 주석은 *.PDF 파일로 저장 합니다

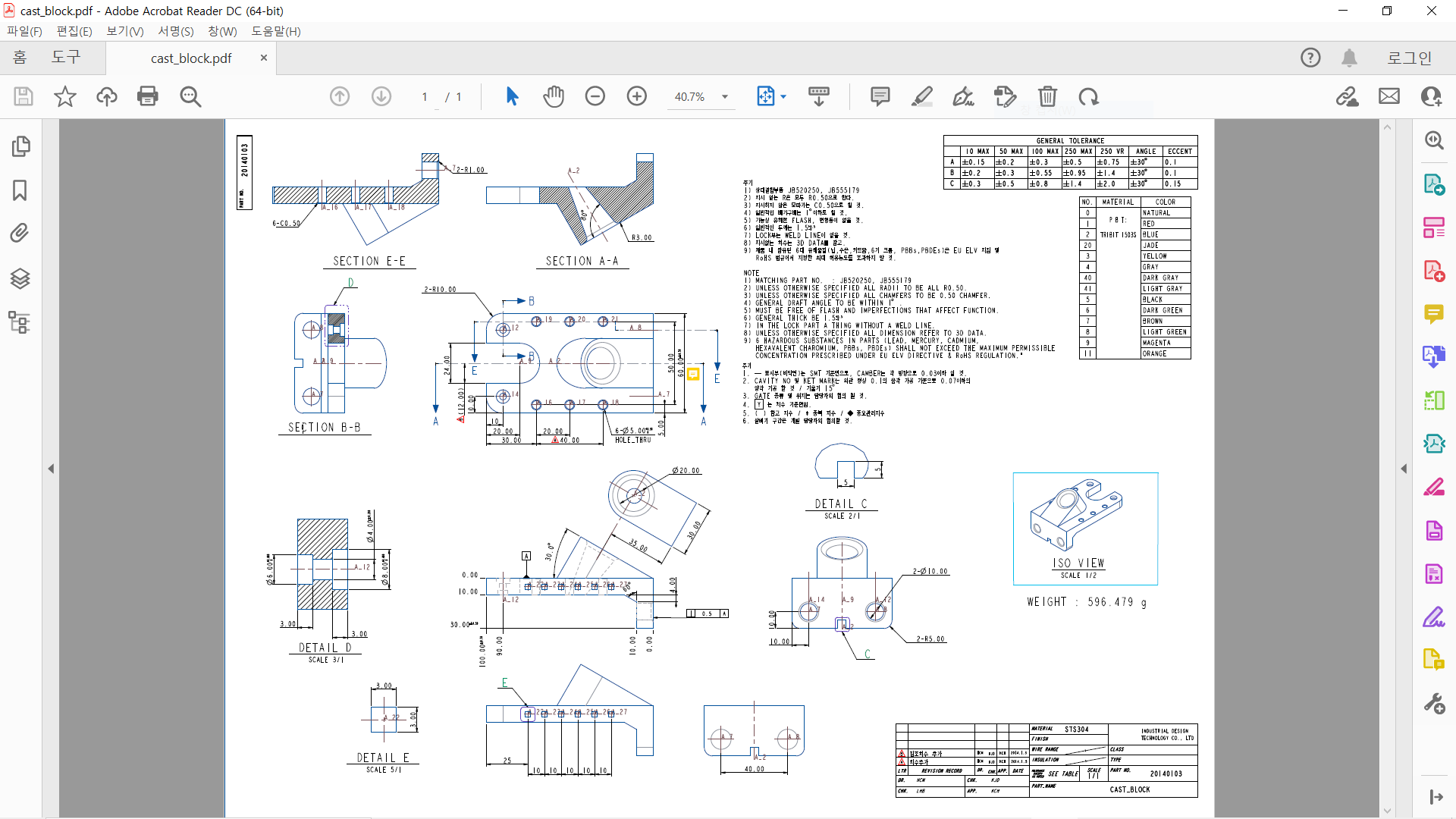

[ pdf 파일  읽기 ]
