내부 Feature에서 "축" 삽입 하기

사각형 형태의 솔리드 또는 Cut Feature 내부에 "축"을 만들수 있습니다. 축의 이름은 사용자가 정의 할수 할 수 있습니다.



■ 실습

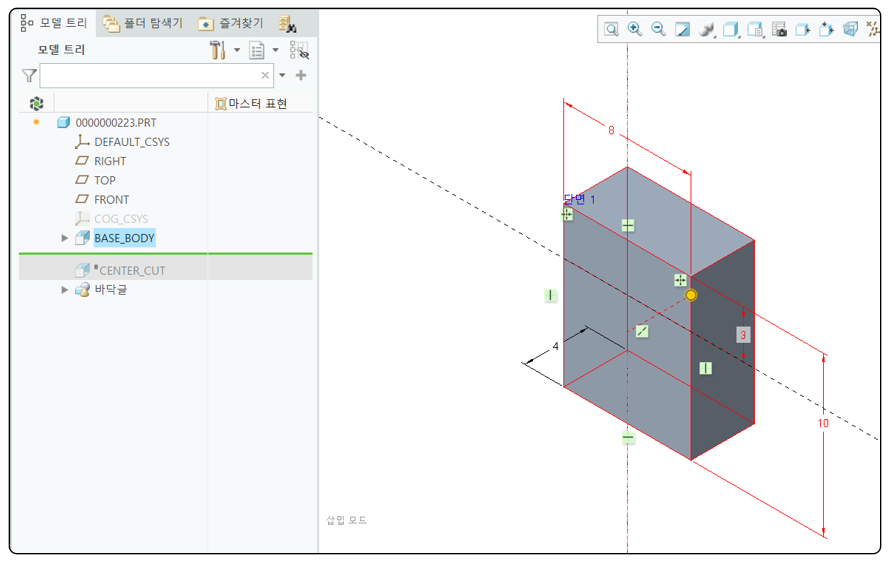

1. 솔리드 모델을 만듭니다

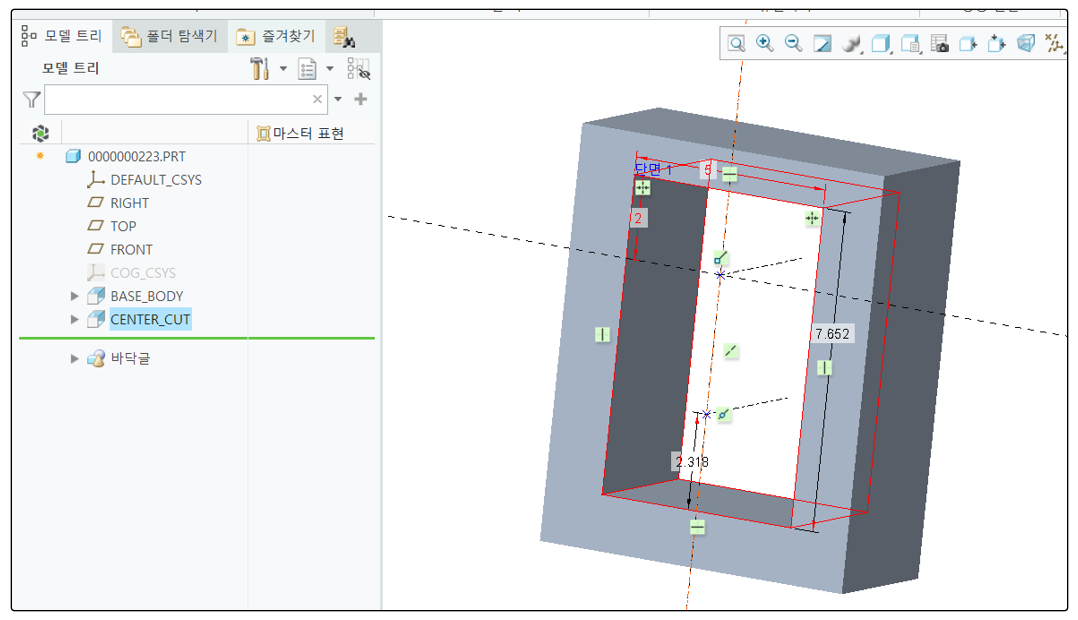

2. cut 명령을 사용 합니다

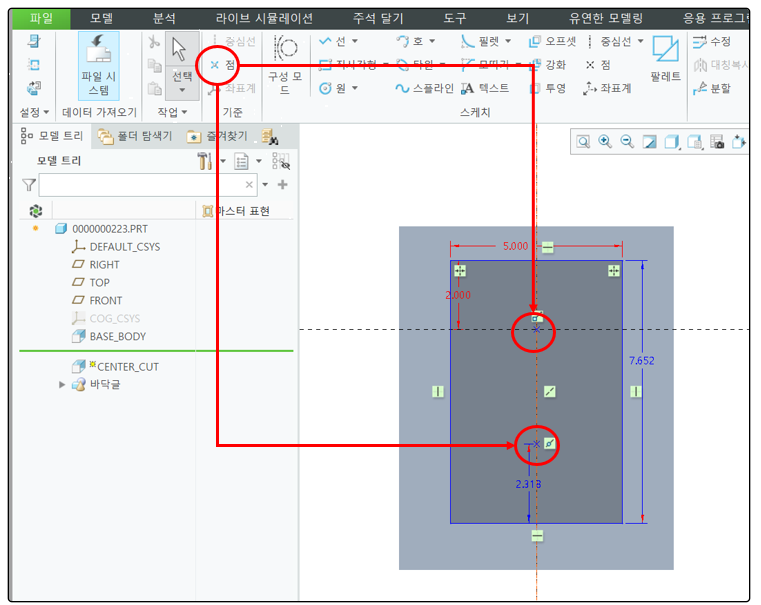

3. cut 명령의 스케치 모드에서 "포인트"를 추가 합니다

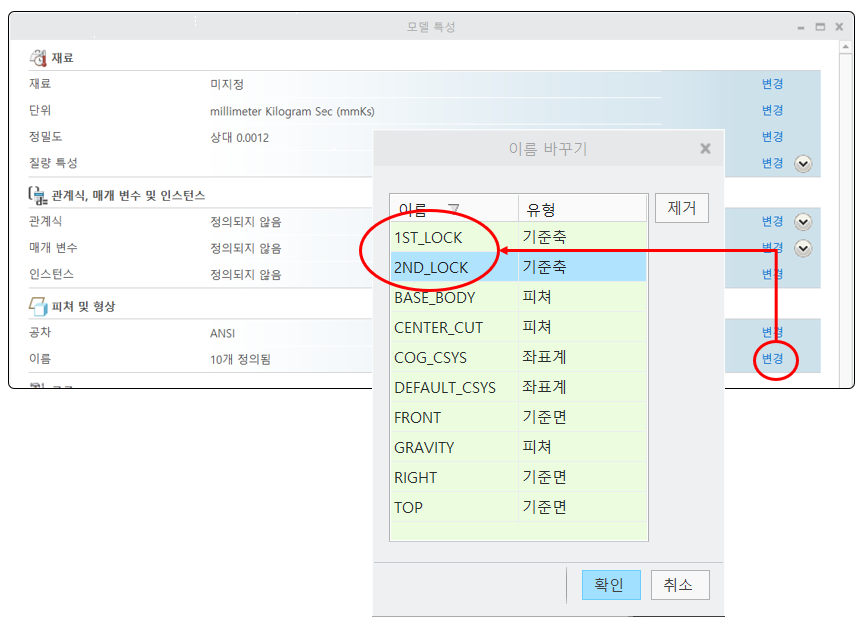

4.  축 이름 변경 하기





5. 도면 뷰 배치
