시작 파일에 무게 중심(Center of Gravity) 포함 하기

■ 소개

기본 좌표계로 부터 상대적인 무게 중심 (Center of Gravity)좌표계를 위치를 표시 합니다. BMX 없이 무게 중심 좌표계를 표시 할수 있습니다. 모델이 변경 되면 자동적으로 무게 중심 좌표계 위치가 업데이트 됩니다. 무게 중심 좌표계를 Start 파일에 포함 하여 사용 할수 있습니다.





무게 중심 (Center of Gravity) 구하기



■ 실습

1. COG_CSYS 만들기

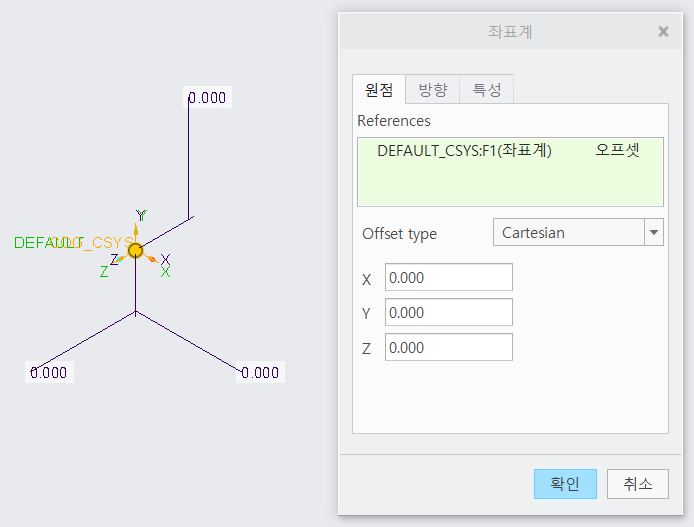

    디폴드 좌표계를 참조하여 "Cartesian" 방법으로 일정 거리 만큼 떨어지는 좌표계를 생성 합니다.

    좌표계 이름은 "COG_CSYS"로 정의 합니다.



2.  치수 이름을 "X_COG", "Y_COG", "Z_COG" 로 정의 합니다.

     이름을 정의 하기 위해 임시 치수를 만들어 이름을 정의 합니다.  이름은 반드시 "대문자"로 구성 합니다. "_"를
     사용 합니다. 문자로 시작 합니다.







3. 무게 중심 (Center of Gravity) Feature를 생성 합니다.
     생성된  무게 중심 Feature는 바닥글로 이동 합니다. 모델이 변경 되면 자동으로 무게 중심 (Center of Gravity)
     중심 값은 업데이트 됩니다.





무게 중심 Feature와 무게 중심에 해당 하는 매개변수 표시

\



4. Feature 관계식 설정

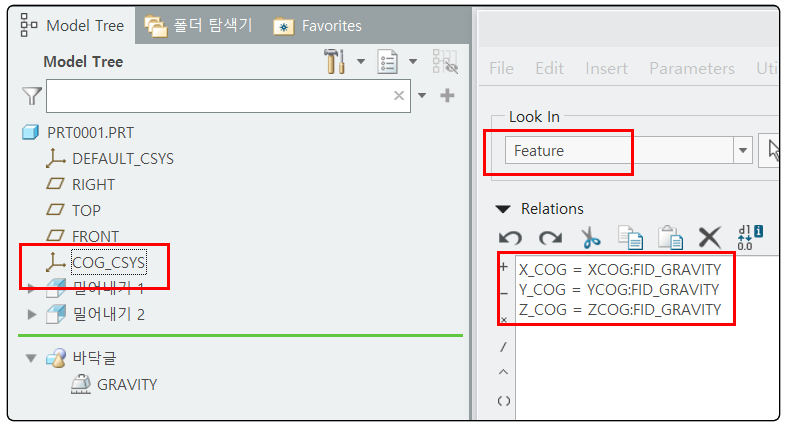

"COG_CYS" 좌표계 Feature의 관계식을 정의 합니다.







■ Part 시작 파일 (CREO 6.0)

start_part.prt.1

0.07MB





■ Assemble 시작 파일 (CREO 6.0)



start_assy.asm.1

0.07MB
