Material : Assemble 무게 측정 방법

■ Assemble 모드에서 무게 합계

어셈블 파일은 Material 파일을 지정 할 수 없습니다. 자동으로 Component의 무게 합계를 표시 할 수 있습니다

단, config.pro의 "mass_property_calculate" 옵션이 "automatic"으로 설정되어야, 활용이 가능 합니다.

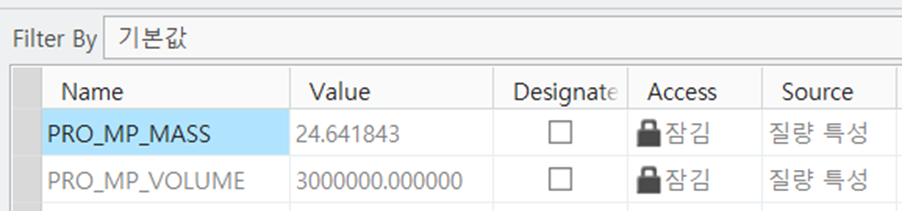

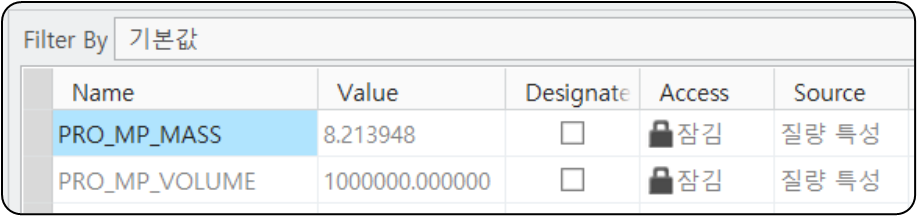

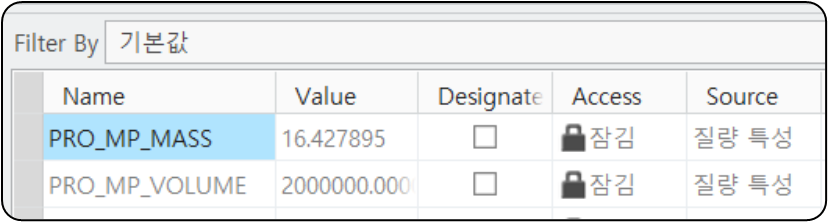

Creo 시스템 매개변수 "PRO_MP_MASS"에 저장됩니다.

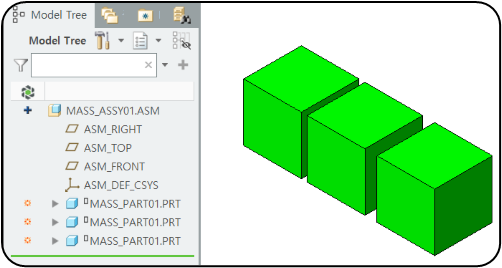

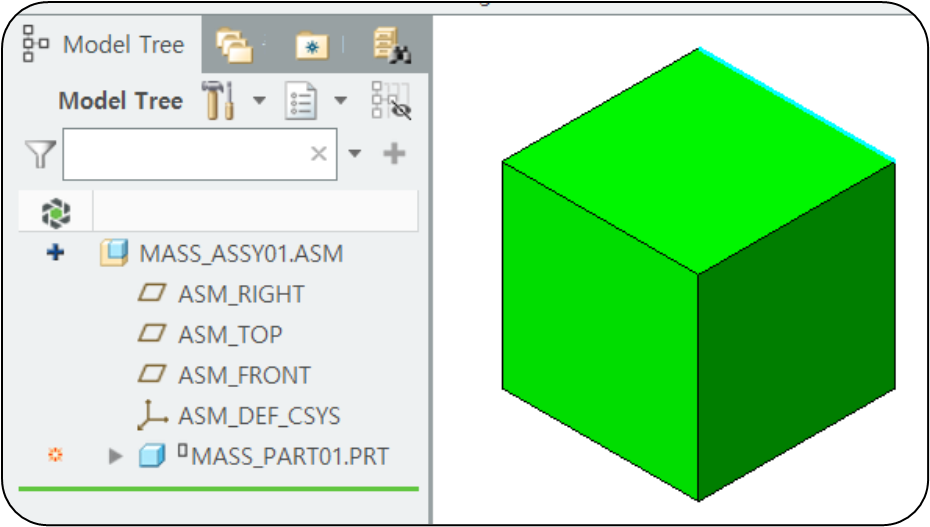

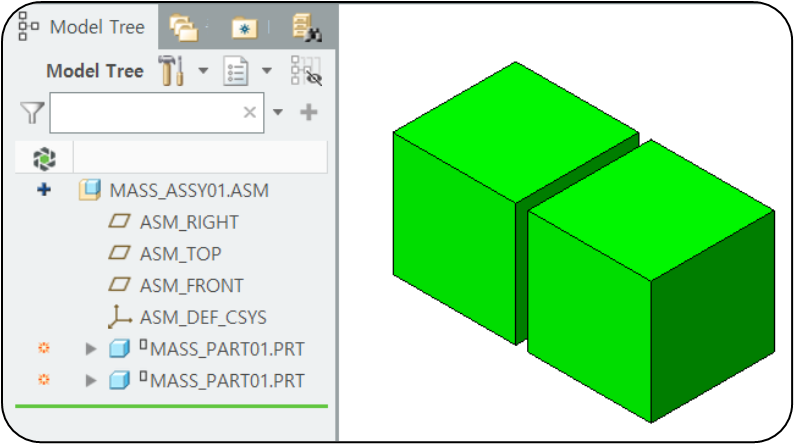

컴포넌트 1개	컴포넌트 2개	컴포넌트 3개



■ 단순화 표현 적용

Creo에서 단순화 표현이 적용된 어셈블 파일의 총 무게를 계산 할수 없습니다. 어셈블 모드에 포함된 모든 무게를 계산 합니다. 단순화 표현을 사용 하는 이유는 불필요한 부품을 삭제 없이 감추기 때문 입니다. 물론 도면에서도 단순화 표현이 적용 가능 합니다

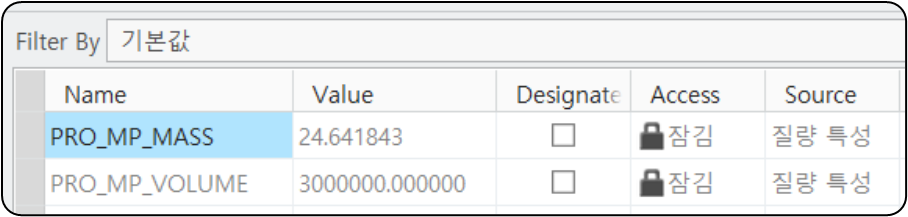

단순화 표현 적용 전	단순화 표현 적용 후



■ Component Hide

모델 Tree에서 Part, Sub Assemble을 숨기기 할수 있습니다,  숨긴 부품은 총 무게에서 뺄수 없습니다. Hide된 컴포넌트도 무게 합에 표시 됩니다.



■ Layer Hide

단순화 표현 측정 방법과 동일하게 Hide된 컴포넌트도 계산 됩니다





■ Drawing 모드의 Table을 사용하여 수동으로 제거

필터 기능을 사용 하여 Table에 포함된 부품을 제외 할 수 있습니다. 총 무게 값 얻을수 있지만, 매우 번거로운 작업 입니다.



ToolBOX 프로그램의 BOM 프로그램을 사용해 보세요.
자동으로 총 무게 값을 계산 할수 있습니다, 부품 마다 단순화 표현에 포함된 상태 인지 분것하여, 포함된 것만 합계 무게 값에 입력 됩니다.

---
