오래된 배치 또는 Creo Parametric의 모델에서 피쳐는 삭제하거나 찾을 수 없습니다"에 대한 알림 경고 - outdated placement or feature

■ 원인 및 해결 방법

오류 메세지 창에 표시된 Feature는 참조 오류가 있습니다. 대부분 스케치 치수의 reference가 사라진 경우 입니다.

1) Feature를 재 정의 하여, 치수의 참조를 추가 하면 됩니다. 어셈블을 Save As 하거나, 자동 설계의 Template 모델로

사용하는 경우 의도 하지 오류를 발생 할 수 있습니다.



2) config.pro 옵션 fail_ref_copy_when_missing_orig 를 no 로 설정하면 시스템에서 원본 참조가 누락된 복사된 형상을 자동으로 고정합니다.

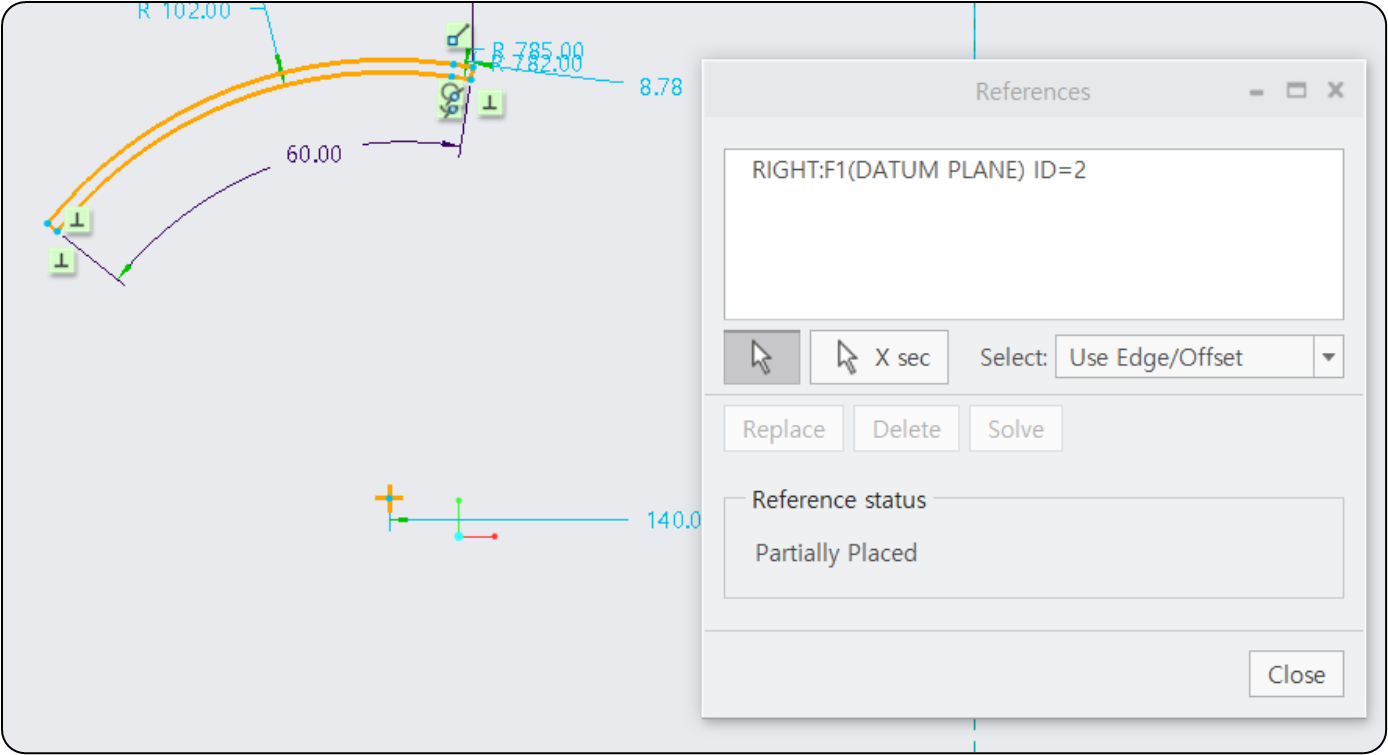

[ 참조가 완벽 하지 않습니다 ]



■ Creo에서 표시

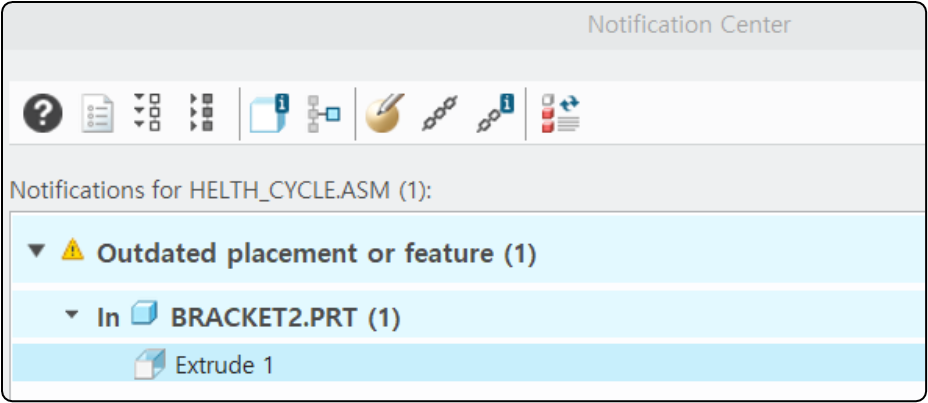

1. 오류 메세지 창

    - 오류가 발생한 내용 또는 Feature를 표시 합니다

[ 오류 메세지 창 ]

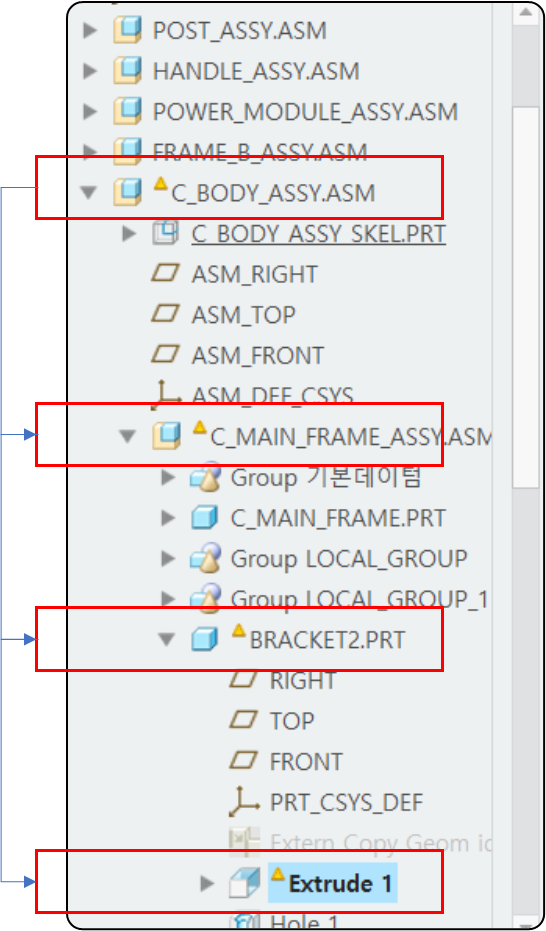

2. 모델 Tree 에서 오류 Frature 표시





---
