UDF 각인 번호 베이스 모델 만들기

몰드 부품의 경우 번호를 각인으로 형상을 추가 합니다. 주석 Feature에 매개변수를 만들어 변경을 쉽게 할 수 있습니다.

여러개의 Feature로 구성 되어 있습니다

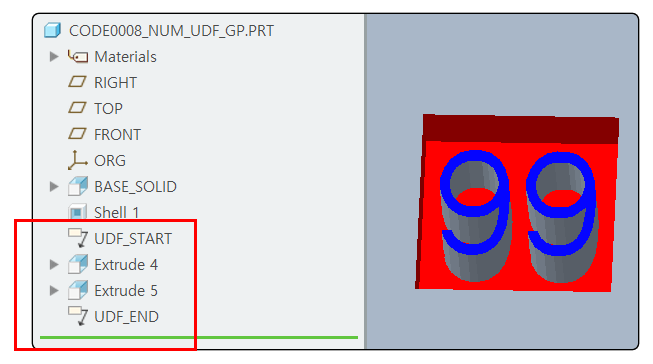

[ UDF 베이스 모델]

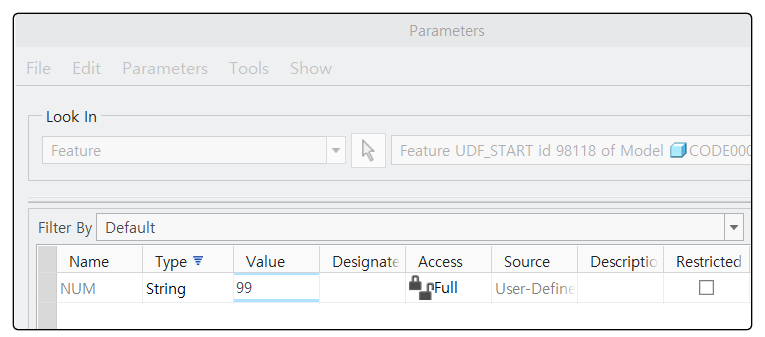

1. UDF_START Feature

   - Feature Parameter를 구성 합니다. 매개변수는 "Feature"에서 정의 하고 매개변수 이름 "NUM" 입니다.





2. Extrude 4

   - 각인 형상 입니다. 치수 변경이 가능 합니다.



3. Extrude 5

   - 넘버링 형상 입니다. "UDF_START Feature" 생성한 매개변수를 연결 합니다



[ 스케치 모드 ]

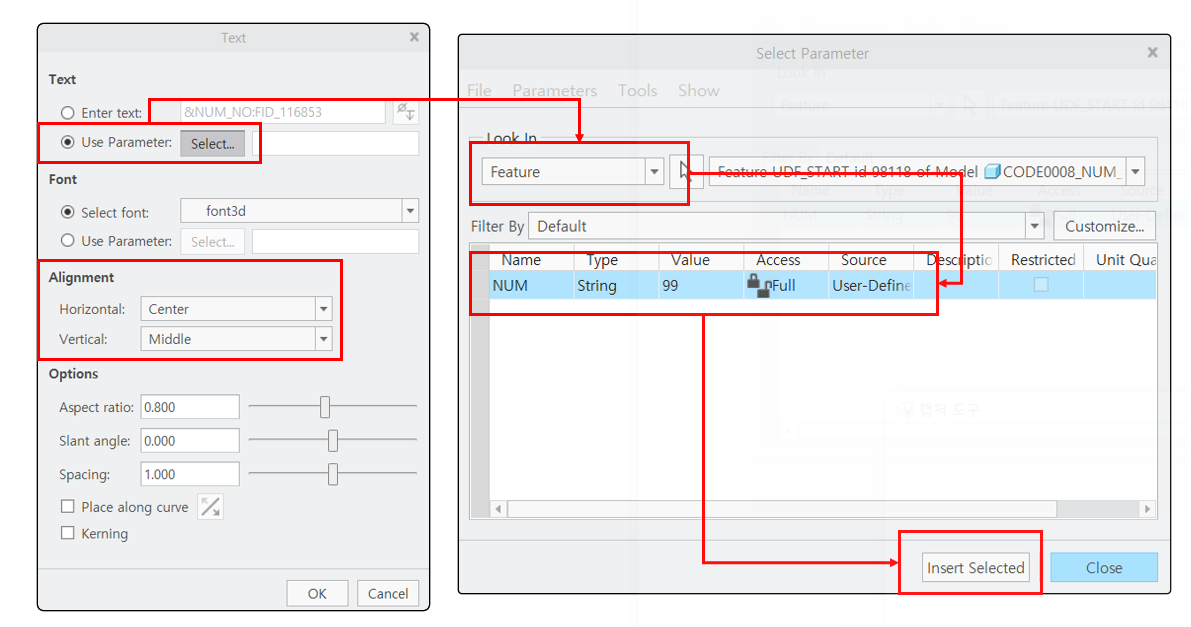

[ TEXT 설정 ]



4. UDF_END

  - UDF의 끝을 표시합니다.





■ 실습

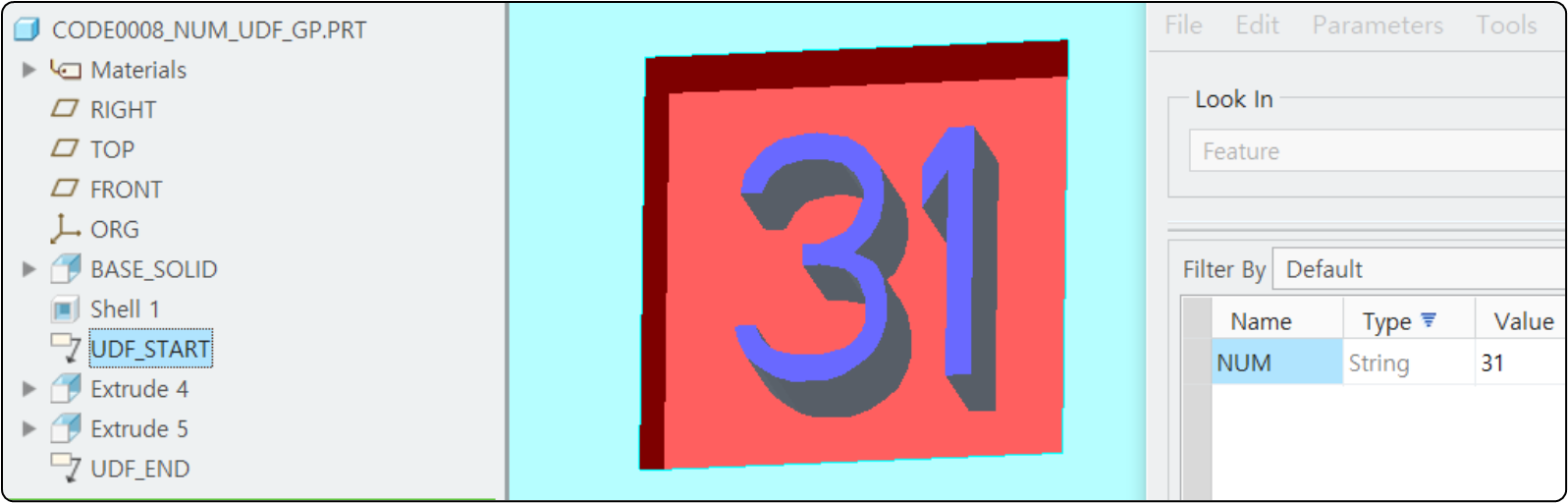

매개변수 "10" 입력	매개변수 "31" 입력



code0008_num_udf_gp.prt.2

0.58MB





삽입된 UDF는 Feature의 값을 변경 할수 있습니다. 또한 교체도 가능 합니다. 삽입된 UDF의 치수 값은 ToolBOX 프로그램에서 자동으로 가져오기가 가능 합니다. 반대로 치수 값을 ToolBOX 프로그램으로 변경 할수 있습니다.

---
