Creo Parametric의 밀어내기 (Extrude feature) 기능을 완전히 이해

■ Extrude feature

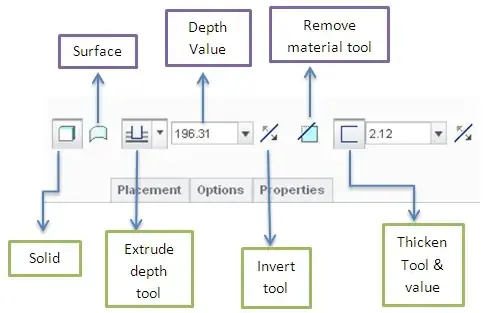

돌출 피쳐(Extrude feature) 는 2차원 스케치를 기반으로 합니다. 재료를 생성하거나 제거(CUT)하기 위해 스케치 평면에 수직으로 스케치를 선형으로 돌출시킵니다. 먼저 데이텀 스케치 커브를 선택한 다음 돌출 도구를 시작하거나 돌출 도구를 시작한 다음 스케치를 선택할 수 있습니다.

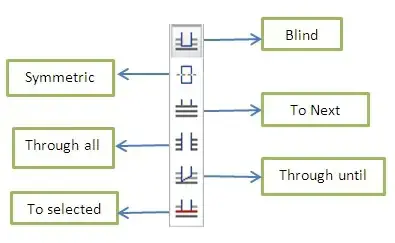

Extrude Depth Tool 옵션은 아래와 같습니다. 용도에 맞게 사용 합니다. 돌출 깊이 도구를 클릭하면 돌출에 대한 특정 조건을 나타내는 다음 아이콘을 볼 수 있는 드롭다운 메뉴가 열립니다. 이 옵션은 기존 표면이나 모델에 돌출을 만들려고 할 때 사용할 수 있다는 점에 유의해야 합니다.

 Blind

 - 기본 옵션입니다. 치수 값을 입력 하여 깊이를 정의 합니다



Symmetric

- 이 옵션은 스케치 평면의 양쪽에 동일한 돌출을 제공합니다.



To next

- 이 옵션을 사용하면 돌출이 발생한 바로 다음 표면으로 돌출을 중지할 수 있습니다. 이 옵션에는 깊이 치수가 필요하지 않습니다.



Through All

- 이 옵션은 전체 모델을 통해 돌출을 생성합니다. 깊이 치수는 필요하지 않습니다.



Through until

- 이 옵션을 사용하면 지정된/선택한 표면에서 돌출이 중지되고 단면이 선택한 표면을 통과해야 합니다.



To selected

- 면이 선택된 표면을 통과할 필요 가 없다는 점을 제외하고는 through until 옵션과 같습니다 .











원형 실인더 까지 밀어내기 하기









3D 모델 만들어 보기
