UDF에 설계 의도 넣기

■ 설계 의도



Creo는 Parametric 솔리드 모델 CAD 프로그램 입니다. 컴퓨터는 반복적인 작업을 빠르게 처리 합니다.

설계된 3D 모델은 사내 표준을 만족 시켜야 합니다. 표준화된 절차는 자동화 및 설계 검증을 빠르게 할 수 있습니다.



반복적인 업무 및 데이터를 분석하여, 설계 의도를 넣습니다. 설계 의도는 데이텀 커브등을 이용하여 생성 합니다.





■ 모델 및 Feature 분석



모델을 구성 하는 Feature를 나열 합니다. Feature들 참조 관계를 분석 합니다. 설계 의도를 적용될 Feature를 정의
합니다.  의도가 적용될 Feature들은, 설계 의도를 넣은 테이텀 커브를 참조 합니다. 테이텀 커브의 치수가 변경 되면

자동으로 3D 모델은 업데이트 됩니다.

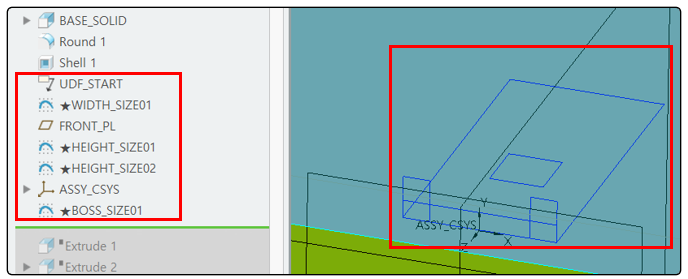

[ 설계 의도 대상 Feature ]



테이텀 커브의 치수를 표로 만듭니다.  치수 값은 허용 범위를 만들것을 제안 합니다. 즉 Min, Max 값을 정의 할것을
권장합니다.



[ Deafault 형상 치수 ]





■ 설계 의도 적용을 위한 가이드 커브 만들기



스케치 데이텀 커브를 이용하여 가이드 커브를 만듭니다. 치수 값은 조사한 치수 표를 이용 하여 입력 합니다.



[ 설계 의도 정의 ]



설계 의도를 참조 하여 3D 형상을 완성 합니다. 상대 부품을 고려하여 치수 값을 입력 합니다. UDF 생성 경험이 없으면

여러번의 시행 착오를 격을수 있습니다. 경험을 많이 하면 쉽게 생성이 가능 합니다. 익숙해 지면 됩니다.

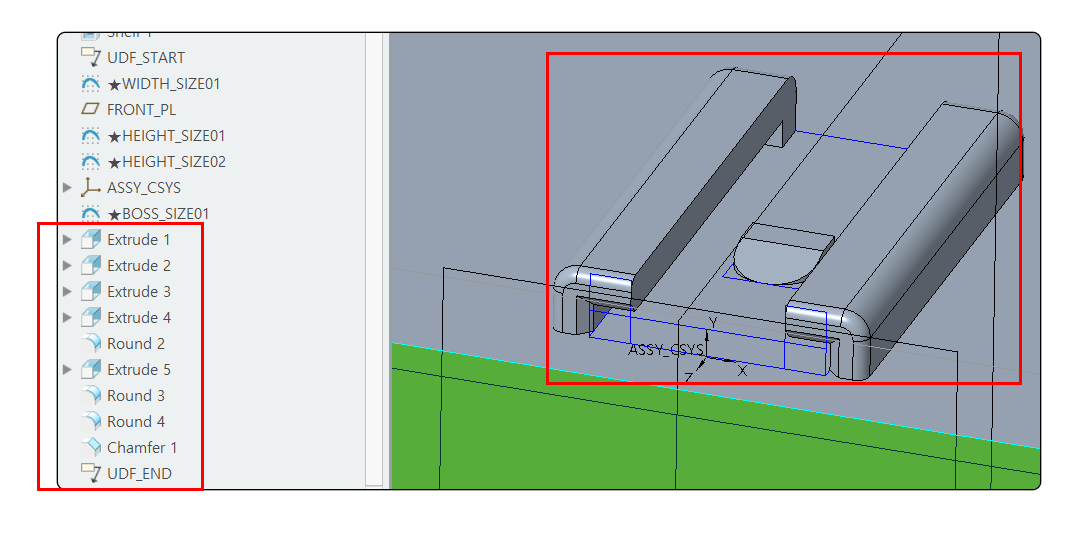

[ 완성된 UDF 모델 ]

■ UDF 만들기



    ▶ UDF를 사용 해야 하는 이유



    ▶ UDF 파일 생성 방법



    ▶ UDF 파일 삽입 방법



    ▶ UDF 파일 패밀리 테이블로 만들기



---
