■ Display 옵션 소개
그러나 Creo의 "display" 옵션은 일반적으로 CAD(Computer-Aided Design) 소프트웨어에서 모델의 표시나 시각화와 관련된 기능을 나타내는 경우가 많습니다. Creo에서 "display" 옵션은 모델을 편집하거나 검토할 때 모델의 가시성과 관련된 여러 설정을 조절하는 데 사용될 수 있습니다 Display 옵션은 Creo 화면에 모델을 표시하는 방법을 제어 합니다 예) Display shadewithedges

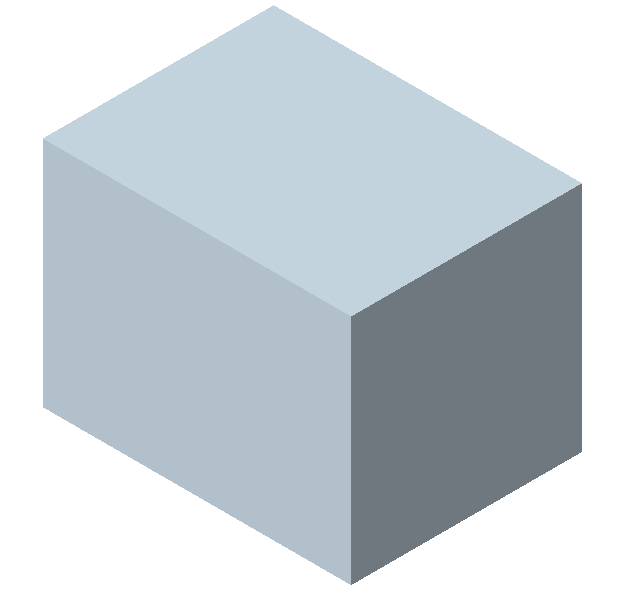

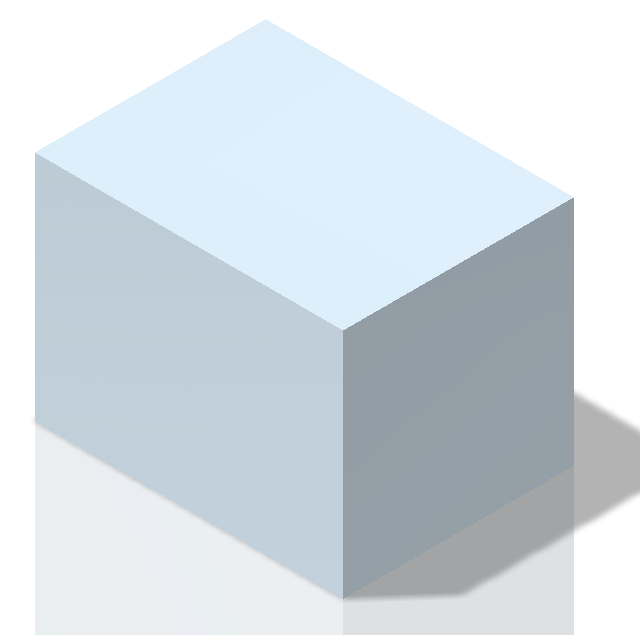

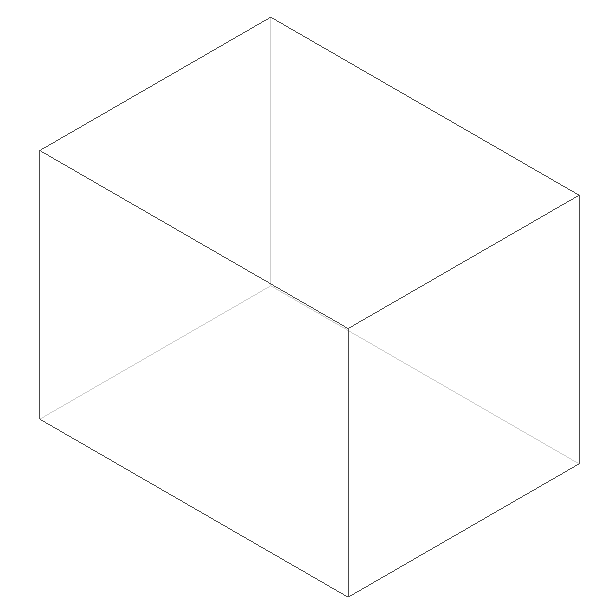

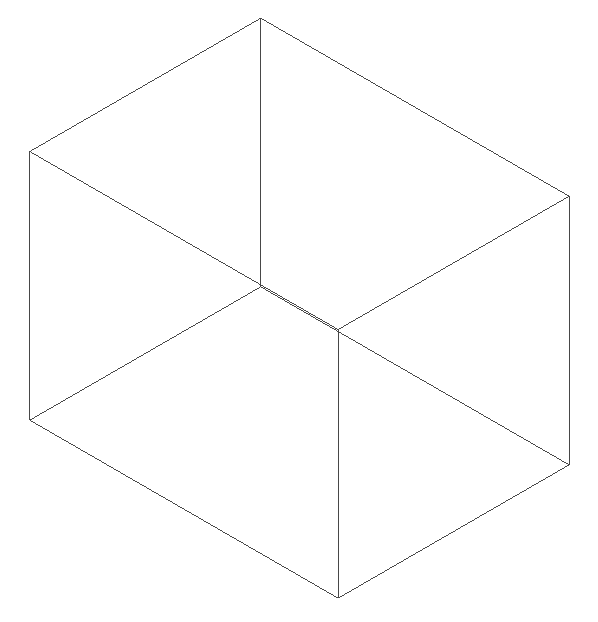

| shade * | shadewithedges | hiddenvis | hiddeninvis | wireframe | shadewithreflect |
 |
 |
 |
 |
 |
 |

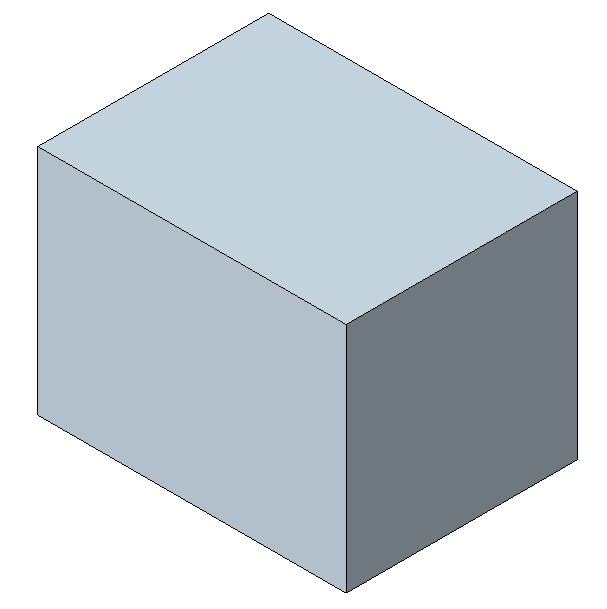

shadewithedges : 그림자를 포함한 표면 음영을 적용하고 동시에 테두리를 표시하도록 하는 옵션일 것입니다. 이렇게 함으로써 모델의 구조와 형상이 뚜렷하게 표시되어 작업 및 검토가 용이해집니다.

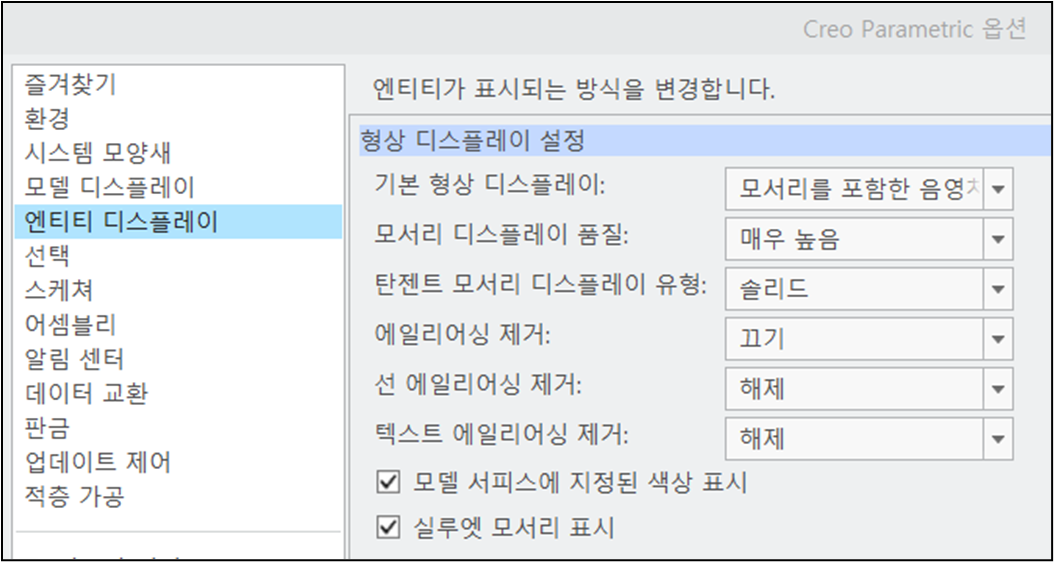

■ Option > 엔티디 디스플레이
엔티티 디스플레이 옵션을 사용하여 Creo Shade Option을 정의 할수 있습니다
■ 모델 디스플레이 > 음영 품질 제어

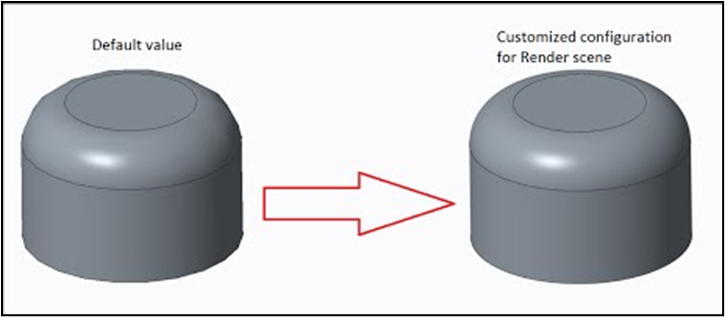

음영 처리된 모델의 품질은 회전 및 스플라인 표면의 음영 처리에 사용되는 삼각형 크기에 따라 결정됩니다. 품질이 높을수록 음영 처리 시 곡면이 더 매끄럽게 나타납니다. 평면 표면은 항상 동일하게 나타나므로 음영 품질의 영향을 받지 않습니다. 문서 작업하는데 CREO 모델 이미지를 캡쳐하여 많이 사용 합니다. shade 품질을 높여 좀더 깨끗한 이미지를 캡쳐 하여 사용 해보십시요

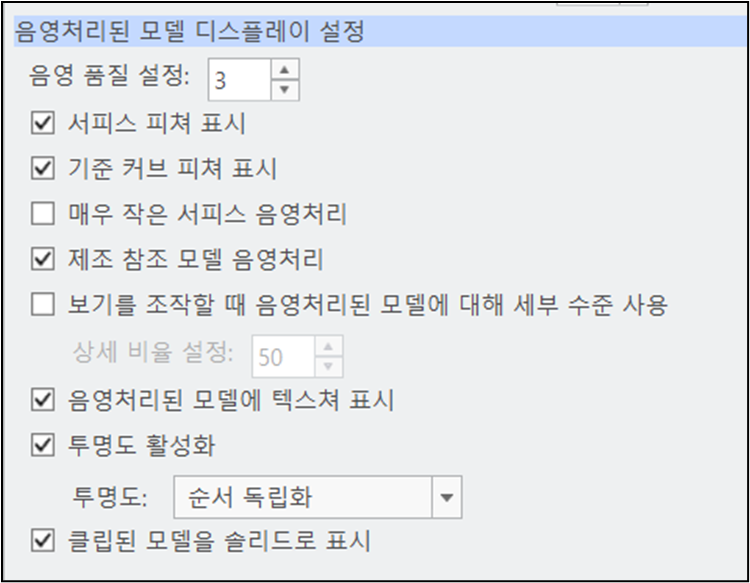

- 음영 품질 설정
- 범위는 1에서 50까지입니다. 기본값은 3입니다. 50으로 설정하면 생성하는 데 가장 오래 걸립니다. - 서피스 피쳐 표시
- 모델을 음영 처리할 때 음영 서피스 피쳐를 사용합니다. - 기준 커브 피쳐 표시
- 음영처리된 모델에 데이텀 커브를 표시합니다. - 매우 작은 서피스 음영 처리
- 매우 작은 서피스 를 음영처리합니다. - 제조 참조 모델 음영처리
- 모델을 음영 처리할 때 제조 참조 모델을 음영 처리합니다. - 보기를 조작할 때 음영처리된 모델에 대해 세부 수준 사용
- 동적 방향 동안 음영 처리된 모델에서 세부 수준을 사용합니다.
- 음영 처리된 모델에 텍스처 표시
- 음영 처리된 모델 에서 텍스처 표시를 활성화합니다. - 투명도 활성화
- 현재 창에서 모델의 투명도를 활성화합니다. 품질을 선택 합니다
PPT 파일에 CREO 모델을 직접 넣고, 회전, ZOOM, 이동을 할수 있는 방법은 없을까요?
MS PPT 최신 버전의 3D MODLE 기능을 사용한다면 반복적인 업무를 매우 줄일수 있을것 같습니다
3D animation effects in PowerPoint
PowerPoint for the web can play a 3D animation that has been inserted in another version of PowerPoint, but it doesn't support the insertion of 3D animation effects itself. Requirements for playback of 3D animation effects This is a subscriber-only feature
