□ 몰드 부품 에 각인된 Text를 자동 업데이트 기능
Creo 모델에 재질 파일을 지정 할수 있습니다. 재질 파일안으로 사용자가 Parameter를 만들어 저장할 수 있습니다. 스케치 모드에서 재질의 Parameter를 사용 할 수 있습니다. 지정된 재질을 변경 하면 자동으로 재질 파일의 Parameter로 변경 될수 있을까요? 즉 모델에 각인된 Text를 자동으로 변경 가능 할까요?
아래 동영상을 참고하여 테스트 해봅니다.
□ 재질 파일에 사용자 매개변수 추가
재질 파일에 매개 변수를 정의 할수 있습니다. 재질 파일 KOREA_300.mlt 파일에 "PARAM01" 이름의 매개변수를 정의 합니다. Type은 "String"이고 Value는 "JAPAN"으로 정의 합니다. 재질 파일 KOREA_200.mlt 파일에 PARAM01 이름의 매개변수를 정의 합니다. Type은 "String"이고 Value는 "CHONA"으로 정의 합니다.

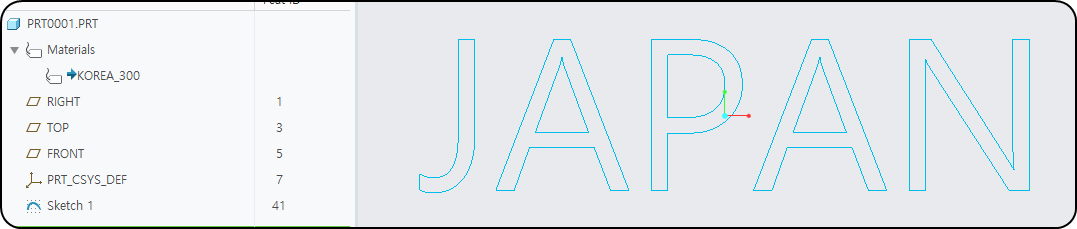

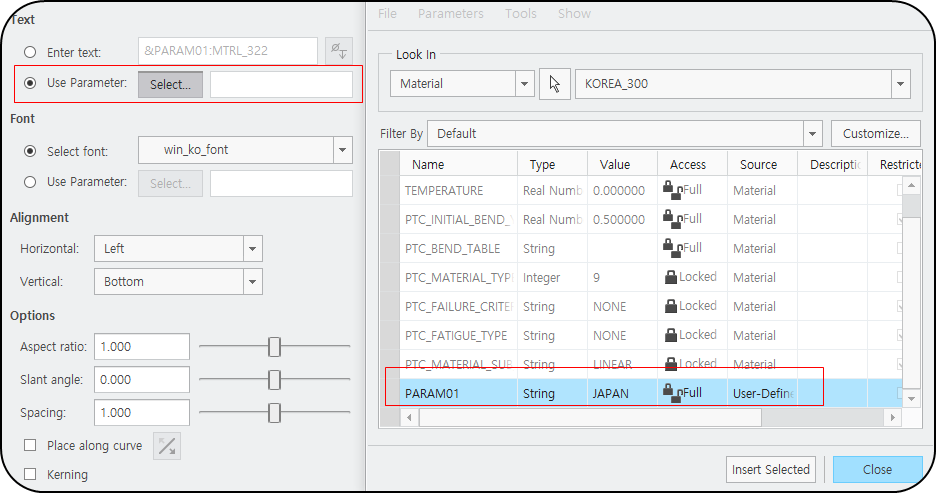

3D 모델에 KOREA_300.mlt를 지정 합니다. 스케치 모드에서 "TEXT"를 입력 할때 "매개변수" 타입으로 정의 하고, Parameter 이름을 "PARAM01" 로 입력 합니다.
재질 파일의 매개변수로 정의 합니다.
만일 KOREA_200.mlt 파일을 지정한다면 재 생성하여 으로 변경 할수 있습니다. 자동으로 업데이트 되지 않습니다.
몰드 제품은 적용한 재질의 이름을 재품 뒷편에 사출로 각인 합니다. 각인을 사용해 제품에 매우 경제적인 방법으로 텍스트와 그래픽을 추가할 수 있습니다. 이는 도장이나 인쇄 같은 후처리를 방지하고, 추가 라벨을 사용할 필요가 없게 합니다. 이 과정 중에서 플라스틱 종류를 쉽고 세밀하게 추가할 수 있습니다. 텍스트와 그래픽은 두 가지 방법으로 통합될 수 있습니다. 양각(엠보싱), 음각(디보싱) :
음각(디보싱)으로 새겨진 문자는 문자 주변의 재료를 소형 엔드밀로 제거할 필요가 없기 때문에 더 경제적인 선택입니다. 양각(엠보싱)으로 새겨진 문자는 내부에 드리워진 그림자로 인해 영역이 더 어두워지기 때문에 더 읽기 쉽습니다.
▷ 참조
프레셔스 플라스틱 서울
작은 플라스틱 조각이 만드는 큰 변화
ppseoul.com
자동으로 각인 하는 방법에 대해 알아봅니다. TEXT 높이 및 위치를 정의 하는 UDF 만들고, 재질 지정 하고 UDF로 배치한 3D TEXT를 재질의 매개 변수로 교체 시킵니다. 이렇게 하면 휴먼 오류 없이 정확한 재질 이름을 각인 할수 있습니다.

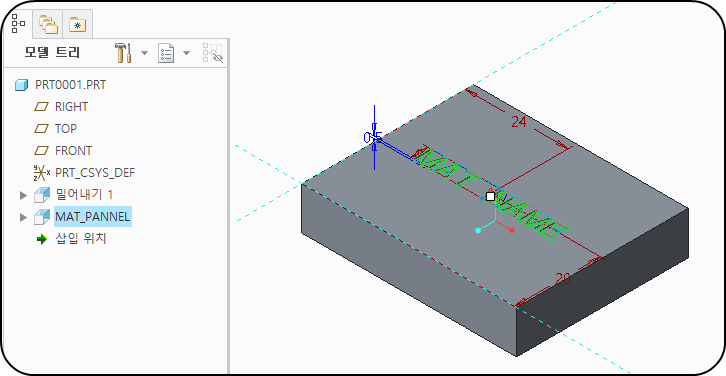

다음 그림과 같이 재질 이름을 표시하는 각인을 만듭니다.
▶ 각인 UDF 파일
UDF 이용하여 모델에 각인 향상을 추가 합니다. Font 높이, 각인 깊이를 표준화 하여 사용 합니다.
▶ 재질 지정 하기
▶ 재질의 사용자 Parameter로 각인 Text를 변경 합니다
재질을 변경 하여 지정한 경우 위 동영상과 같이 재정의 다시 한번 합니다. 재질의 로트 번호도 이와 유사한 방법을 적용 한다면. 설계 표준이 가능 하며, 휴먼 오류를 감소 시킵니다.
