CREO에서 SAVE 명령을 실행 하면 어떤 작업이 실행 될까요?

■ SAVE 기능 소개?

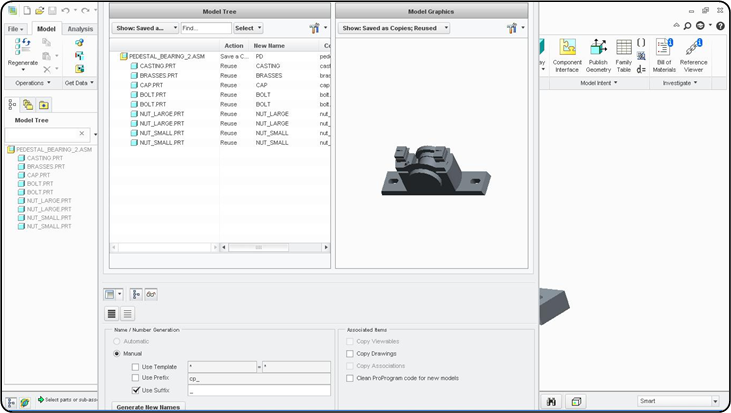

< SAVE AS >

SAVE 명령은 매우 쉽습니다. 버튼을 클릭하여 하드디스크에 저장 하면 됩니다. 그런데 CREO로 설계를 하다보면 PART, 어셈블, 도면을 생성 하거나, 수정 하는 경우가 많습니다.  WINDCHILL을 사용 하지 않는곳은 버전 관리를 위해 별도의 폴더에 날짜 별로 백업을 합니다.  별도의 파일 관리 프로그램이 없으면 파일을 버전 별로 관리하는 것이 어렵습니다.

---

■ SAVE 명령은 여러 옵션 사용 할수 있습니다

    - save_objects,  save_file_iterations, propagate_change_to_parents

1) save_objects

Session에 사용되는 객체(3D, 2D) 및 종속 객체가 저장되는 시기를 결정합니다. 4가지 옵션을 제공 합니다.

change_and_specified (Default)	최상위 개체와 수정된 종속 개체를 저장합니다.
all	Session에 있는 모든 개체를 저장합니다.
changed	수정된 개체만 저장합니다.
changed_and_updated	변경 및 수정된 개체를 저장합니다.  update 부분은 Windchill 과 연결 되어 있습니다

※ change_and_specified - 변경된 부품과 상위 어셈블 파일이 저장 됩니다. Windchill 사용자 분들은 부품을 수정하면 어셈블 파일도 수정 표시 됩니다.

※ changed - 이런 경우 Save가 될까요?

Edit dimension / Edit reference / Edit definition 기능을 사용하는 경우

1) Edit dimension / Edit reference + Cancel
       (변경 없음)는 모델의 변경을 트리거하지 않습니다. 따라서 저장을 시도하면 메시지가 표시됩니다.
       "PRT0002 (CREO 파일 이름)" 가 변경되지 않았기 때문에 저장되지 않았습니다.

   2) Edit dimension / Edit reference + Real modifications

      (사용된 치수 값 또는 참조에서)은 모델의 실제 변경을 트리거합니다. 따라서 저장 이 완료 되면 객체가 저장되는
      것이 정상 입니다.

   3) Edit Definition >Ok

     기능이 변경되지 않은 경우에도 ( Ok 로 인해) 수정을 가한 것으로 간주됩니다 . 파일이 저장 되며, 파일의 이터레이
     션 번호를 늘립니다.

   4) Edit Definition >Cancel
       현재 시스템은 개체가 수정되고 있다고 느끼고 저장 작업이 성공합니다. 파일의 이터레이션 번호를 늘립니다.

   5) Create new feature and Cancel

      현재 시스템은 개체가 수정되고 있다고 느끼고 저장 작업이 성공합니다. 파일의 이터레이션 번호를 늘립니다.

   6) Reorder feature in model tree?

      현재 시스템은 개체가 수정되고 있다고 느끼고 저장 작업이 성공합니다. 파일의 이터레이션 번호를 늘립니다.

   7) Mass calculation ?

      아무 작업도 수행하지 않으면 일반적으로 부분이 저장되지 않습니다. 그러나 예를 들어 밀도가 지정되면
      (원래 누락으로 인해) 변경이 수행되고 저장이 성공 합니다.파일의 이터레이션 번호를 늘립니다.

   8) Hide/Show?

      해당 명령 후에 레이어 트리 에서 레이어 상태 저장을 수행 하지 않는 한 일시적인 효과 가 있습니다. 따라서
      모델 트리에서 숨기기 또는 표시는 변경을 트리거하지 않습니다. 따라서 저장 시도 후 다음 메시지가 표시됩니다 .        "PRT0002 (CREO 파일 이름)" 가 변경되지 않았기 때문에 저장되지 않았습니다.

   9) Coloring model?

      color1이 원래 부품에 할당되고 색상이 color2로 변경된 다음 다시 color1로 바뀌면 수정된것 입니다.
      저장 작업이 성공합니다. 파일의 이터레이션 번호를 늘립니다.



도면 작업을 하고 PDF로 내보낼 때 흔히 실수를 저지르지만 가끔 저장하는 것을 잊어버립니다.
모든 "세션 중" 도면 및 부품을 저장할 수 있는 방법은 무엇 일까요? Confog.pro에 다음을 설정 합니다.

1) save_objects changed

2) prompt_on_exit yes

CREO를 CLOSE 하면 Session에 있는 파일들은 저장 할지 안할지를 대답 해야 합니다. "Y"와 "N"은 파일 하나당 대받 해야 합니다. Q는 취소 합니다. A는 한번에 모두 저장 합니다.

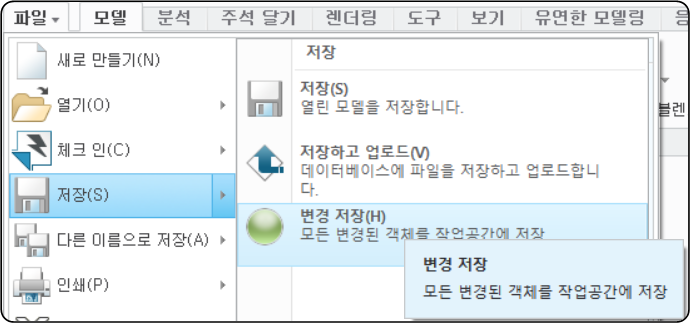

Windchill 사용자는 파일 -> 저장 -> 변경 사항 저장 기능을 사용 할 수 있습니다.

<변경 파일 모두 저장>

2) save_file_iterations

Creo 파일은 저장 하면 이터레이션 (버전)이 저장 됩니다. 이터레이션을 이용하여 기능은 약하지만 "시점"관리가 가능 합니다. save_file_iterations 구성 옵션 의 값 을 no로 설정 하면 다음과 같이 파일이 저장됩니다.

• 새 파일은 이터레이션 (버전) 확장자 없이 저장됩니다.
• 이터레이션 (버전) 확장자가 있는 기존 파일은 이터레이션 (버전) 확장자로 저장됩니다.
  - 이터레이션 (버전) 숫자가 증가 하지 않습니다
• 이터레이션 (버전) 확장자가 없는 기존 파일은 이터레이션 (버전) 확장 없이 저장됩니다.



디스크에 개체를 저장하면 object_name.object_type.version_number 형식의 파일이 생성됩니다 . 예를 들어,이름이 "bracket." 부품을 생성하고 저장 하면 bracket.prt.1 이라는 파일로 저장됩니다 . 동일한 부품을 다시 저장하면 파일의 이터레이션이 bracket.prt.2로 저장 됩니다



3) propagate_change_to_parents no (기본) / yes

windchill 사용자와 연관 되며, save_objects changed / propagate_change_to_parents yes로 설정 하면 여관된 어셈블이

또는 연관된 컴퍼넌트가 저장 되며, 수정된것으로 표시 됩니다.

---



1. 저장 위치

    override_store_back 구성 옵션을 No (기본)는 개체는 원래 디렉터리에 저장됩니다.

2. 치수 변경을 하고 도면을 저장 하면 3D 모델에 치수 정보가 저장 됩니다.



create_drawing_dims_only yes 설정의 효과



3. PART 이름과 도면 이름이 동일한 경우 PART를 SAVE AS 하면 도면은 자동으로 저장 됩니다.

   rename drawings with object  =  both

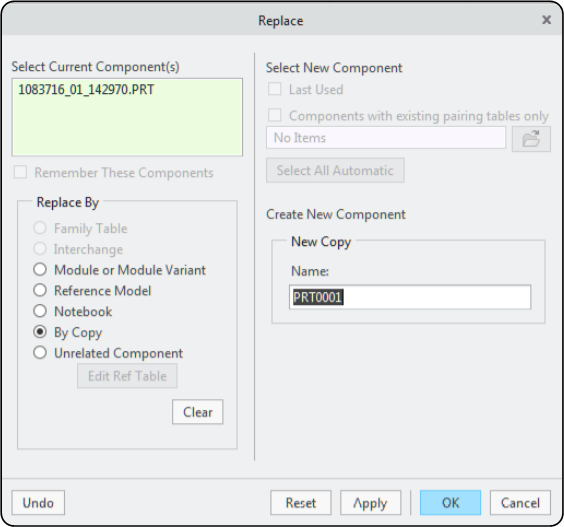

4. 어셈블에서 구성 부품을 SAVE AS 하고, 기존 부품을   SAVE AS된 부품으로 교체 하는 방법

   - AAX 옵션을 사용 합니다



<교체>



---
