Template 모델 구현 하기

모델 템플릿을 사용하면 사전 정의된 회사 템플릿과 설정으로 모델을 시작할 수 있습니다. 모델 템플릿은 하도급업자에게 특히 유용할 수 있습니다. 표준화된 설계 프로세스를 만들고, 템플릿 모델을 만들어어야 합니다. 설계 프로세스는 기존 3D 모델을 분석하여,  외곽 형상 -> 세부 내용 -> 교체 형상 등을 고려 하여, 설계 프로세스를 만듭니다.

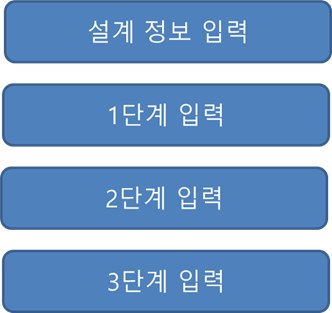

설계 프로세스 별로 입력 해야 하는 치수를 정의 합니다. 이미지를 만듭니다. 입력 해야 하는 치수는 "최소", "최대"값을 정의 합니다.



설계 프로세스	이미지	입력 항목
		1. 길이 입력 (A) 2. 높이 입력 (B) 3. 각도 입력 (C)



템플릿 모델을 사용한 자동 설계

Template 모델은 표준화된 모델 및 도면 파일을 새로운 파일 이름으로 "SAVE-AS" 하는것 입니다.

새로운 이름으로 만든 파일들의 지정된 치수를 변경 합니다. 또한 지정된 부품을 교체 합니다.



1. 규칙적인 파일 이름 만들기

 파일 이름이 규칙이 있어야 합니다. 예를 들어 변경(SAVE AS) 해야 하는 파일들은 "TMPL"로 시작 합니다. 대부분의 템플릿 모델은 어셈블로 구성 됩니다. 변경 해야 하는 부품도 있지만, 구매 해서 구성 하는 부품도 있습니다. 이것을 구분 하기 위해 파일 이름에 규칙을 만듭니다.



SAVE AS 할때 "TMPL" 시작하는 파일 이름은 "KOREA"로 한번에 변경 할수 있습니다.



2. 치수 정의 하기

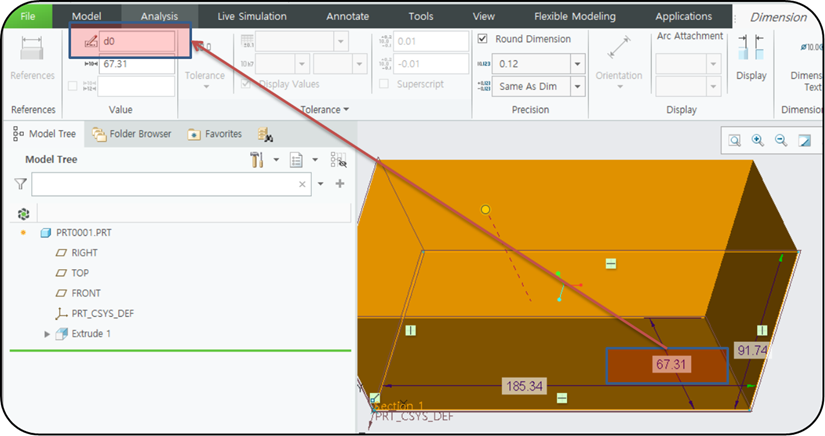

어떤 파일에 > 어떤 Feature의 >치수를 지정 해야 합니다. 프로그램이 없으면  Parameter와 관계식을 설정 합니다.



치수 기호 (d0)	관계식
	DIM_LENGTH01 = D0

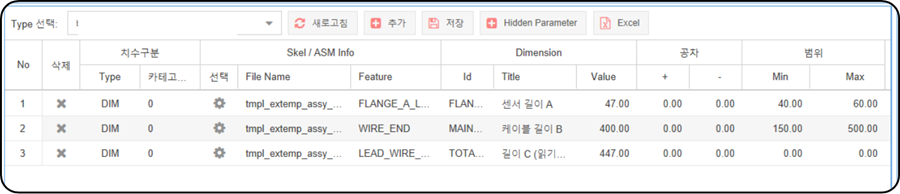

ToolBOX 치수 관리 프로그램



3. 부품 교체

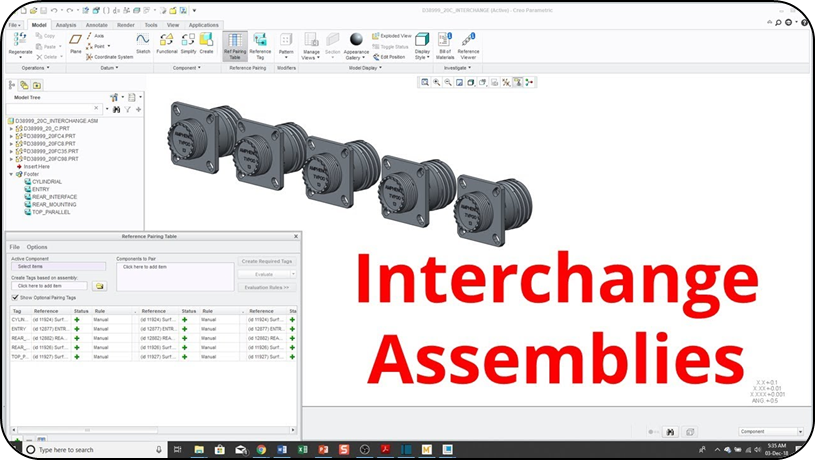

 Interchange 기능이 적용된 부품은 CREO의 parent/child 관계를 고려하여 손쉽게 부품 교체를 할수 있습니다





---

템플릿 모델은 제품 설계와 가공에 매우 혁신 적인 기능을 제공 합니다. 치수 변경, 부품 교체로 새로운 3D 모델과 도면을 만들수 있습니다. 사내의 표준화된 내용이 녹여져 있습니다. 그런데 한순간에 템플릿 모델을 만들수 없습니다.

매우 많은 시행 착오를 거쳐 Template 모델이 만들어 집니다. 또한 설게 표준화가 변경 됨에 따라 템플릿 모델은 변경 될수 있습니다. 지속적인 템플릿 모델을 업그레이드하는 노력이 필요 합니다.
