도면 정보

■ 도면의 타이틀 블록(Title Block, 표제란)

도면의 타이틀 블록(Title Block, 표제란)은 도면의 우측 하단(또는 하단 전체)에 위치하며, 해당 도면과 제품에 대한 모든 행정적·기술적 기본 정보를 담는 '도면의 신분증' 같은 역할을 합니다.

회사나 산업 표준(ISO, KS, ASME 등)에 따라 구성은 조금씩 다르지만, 일반적으로 포함되는 핵심 요소들은 다음과 같이 분류할 수 있습니다.



1. 제품 및 도면 식별 정보 (가장 기본적이고 중요한 정보)

• 도면 번호 (Drawing Number): 도면을 식별하는 고유한 번호 (체계적인 분류 기준).
• 도면 명칭 (Drawing Title / 이 명칭): 부품이나 조립품의 이름 (예: BRACKET, MAIN ASSEMBLY).
• 프로젝트명 (Project Name): 해당 부품이 사용되는 장비나 프로젝트의 이름.

2. 관리 및 책임 (서명란)

설계·생산 이력을 명확히 하고 책임 소재를 밝히기 위해 담당자들의 서명과 날짜가 들어갑니다.

• 설계/제도 (Drawn / Designed by): 도면을 직접 그린 사람의 이름과 날짜.
• 검도 (Checked by): 설계 오류를 검사한 사람의 이름과 날짜.
• 승인 (Approved by): 도면을 최종 출도(Release)하도록 승인한 책임자의 이름과 날짜.

3. 기술적 사양 및 제작 기준

제작 및 가공 부서에서 도면을 올바르게 해석하기 위해 반드시 알아야 하는 기준입니다.

• 척도 (Scale): 도면과 실제 제품의 크기 비율 (예: 1:1, 1:2, NTS - Not To Scale).
• 투상법 (Projection): 도면을 배치한 방식 (일반적으로 기계 설계에서는 제3각법 심볼 표시).
• 단위 (Unit): 도면 치수의 기본 단위 (일반적으로 기계 설계는 mm).
• 재질 (Material): 부품을 만드는 원자재 (예: AL6061, SS400, SUS304).
• 중량 (Weight / Mass): 부품의 예상 무게.

4. 변경 이력 관리 (Revision)

도면이 수정되었을 때 추적하기 위한 정보입니다. 타이틀 블록 내부나 바로 위에 붙어 있는 경우가 많습니다.

• 개정 번호 (Revision No.): Rev.0 (초판), Rev.1, Rev.2 등.
• 변경 내용 및 날짜: 무엇이 왜 바뀌었는지 요약 기술.

5. 기업 정보 및 보안

• 회사명 / 로고 (Company Name / Logo): 도면 소유권을 가진 기업 정보.
• 보안 등급 (Confidentiality Notice): 대외비 여부 기재 (예: PROPRIETARY AND CONFIDENTIAL).

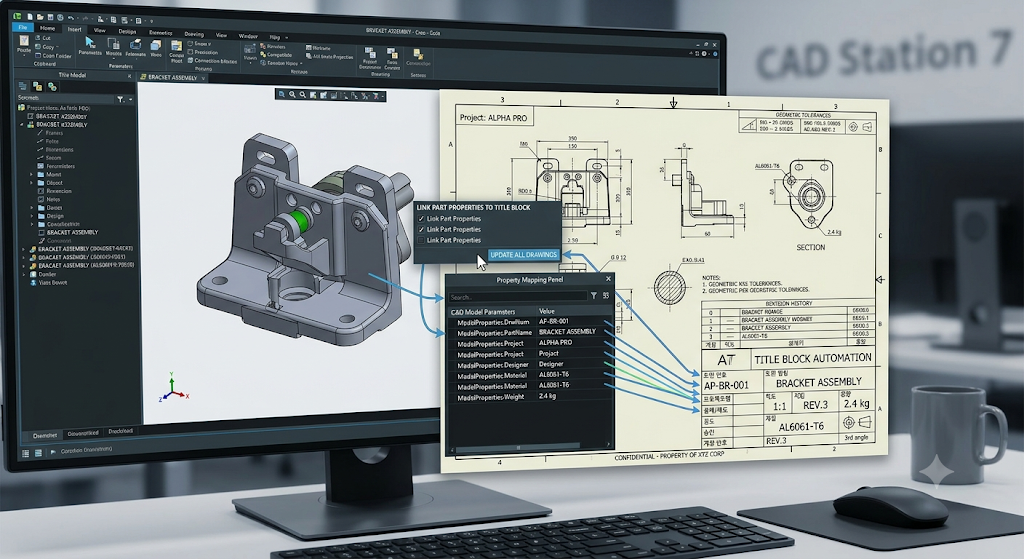

💡 설계 팁 (CAD Automation 관점) 현대 3D CAD(Creo, SolidWorks 등) 환경에서는 타이틀 블록의 데이터(도번, 품명, 설계자 등)를 일일이 텍스트로 타이핑하지 않습니다. 모델의 파라미터(Parameter) 또는 속성(Property) 정보와 도면 템플릿을 연동하여 자동으로 채워지도록 설정하는 것이 표준입니다. 이렇게 해야 ERP/PLM 시스템의 BOM 데이터와 도면 정보가 완벽히 일치하게 됩니다.

---

■ 도면의 정보는 체계적인 분류 기준으로 입력되어야 한다.

도면 명칭(Drawing Title)과 도번(Drawing Number)을 체계적인 분류 기준으로 관리하고 자동화 시스템(PLM/ERP)에 그대로 연동하려면, "사람이 직관적으로 이해하는 명칭 규칙"과 "시스템이 인식하는 분류 코드"를 결합해야 합니다.

도면의 타이틀 블록(Title Block, 표제란)에 입력하는 모든 정보는 시스템으로 관리 되어야 하고, 대부분 선택하는 방식으로 입력 해야 한다. 명칭 규칙 없이 자유롭게 입력한는 것을 최소화 한다.

현업에서 가장 많이 사용하는 체계적인 도면 명칭 및 코드 분류 수립 프로세스와 저장 방법은 다음과 같습니다.



1. 명칭 규칙(Naming Convention) 표준화

명칭을 설계자 마음대로 기재하면(Bracket, 브라켓, Bkt-01 등) 검색과 분류가 불가능해집니다. 표준화된 규칙을 정해야 합니다.

1) 대분류 - 중분류 - 소분류 방식 (추천):

• 규칙: [장비/대분류명] [모듈/중분류명] [부품 기능/소분류명]
• 예시: ALPHA_MAIN FRAME_BASE PLATE

2) 주명사 + 수식어 방식 (영어 기준 영문 대문자 통일):

• 가장 핵심이 되는 명사를 앞에 두고, 형태나 기능을 뒤에 붙입니다.
• 예시: BRACKET, MOUNTING, SHAFT, DRIVE, VALVE, SOLENOID
• 이유: 이렇게 해야 리스트를 정렬했을 때 BRACKET끼리, SHAFT끼리 모여서 찾기 쉽습니다.



2. 도면 번호(Drawing No.)와 명칭의 연동 (분류 코드화)

명칭만으로는 한계가 있으므로, 지능형 도번(Smart Part Numbering) 체계를 만들어 명칭과 매칭합니다.

분류 단계	코드 예시	의미
Project (장비군)	AL	Alpha 프로젝트 장비
Unit (대분류)	100	구조부 (Frame & Base)
Sub-Unit (중분류)	10	메인 프레임 모듈
Serial (순번)	1	해당 모듈 내 첫 번째 부품
Rev (개정)	R0	초기 버전



결과물: AL-100-10-001_R0 (도번) / FRAME, MAINBASE (도면 명칭)



3. CAD 파라미터(Parameter)를 활용한 저장 자동화

3D CAD(Creo 등) 환경에서 이 분류 기준을 파일에 내장하여 저장하는 기술적인 방법입니다.

① CAD 모델 내 파라미터 선언

CAD 파일(*.prt, *.asm) 내에 텍스트 정보가 들어갈 속성(Property) 칸을 미리 만들어 둡니다.

• DOC_NO (도번): AL-100-10-001
• DOC_TITLE (명칭): FRAME, MAINBASE
• CATEGORY_1 (대분류): FRAME
• CATEGORY_2 (중분류): MAIN

② 템플릿(Start Model) 구성

새로운 부품을 만들 때마다 파라미터를 입력하는 것은 비효율적입니다. 회사의 분류 체계가 미리 심어진 표준 템플릿 파일을 실행하여 설계를 시작하도록 규칙을 정합니다.

💡 현업 적용 팁 최초 구축 시 '표준 단어 사전(Dictionary)'을 만드는 것이 좋습니다. 예를 들어 '받침대'를 누구는 SUPPORT, 누구는 BASE, 누구는 BRACKET으로 쓰지 못하도록 사전에 정의된 단어만 CAD 파라미터에 입력할 수 있게 제한(Drop-down 리스트 방식)하는 자동화 프로그램을 적용하면 분류 체계의 오염을 막을 수 있습니다.



4. PLM / ERP 시스템과의 매핑 및 관리

이렇게 분류되어 저장된 데이터는 최종적으로 기업의 자재 마스터 데이터(Part Master)로 등록됩니다.

[3D CAD 모델/도면 파일]    - DOC_NO: AL-100-10-001    - DOC_TITLE: FRAME, MAINBASE           │           ▼ (체크인 / 동기화) [PLM / PDM 시스템] ──────▶ [ERP 시스템]    - 분류 트리 자동 배정       - 자재코드(Item Code) 생성    - 도면 PDF 자동 생성        - 구매/원가/BOM 반영



• 자동 분류 트리 생성: PLM 시스템은 입력된 코드(100-10)를 인식하여, 시스템 내 Alpha 장비 > 구조부 > 메인프레임 폴더 경로로 도면을 자동 분류 및 저장합니다.
• BOM 자동 연동: 도면 타이틀 블록의 명칭과 도번이 엑셀 BOM 및 PLM 시스템의 eBOM(Engineering BOM)으로 그대로 추출되므로, 데이터 불일치로 인한 주문 실수를 원천 차단할 수 있습니다.

개별 부품 입력 =>	부품별 Parameter 입력 상태 검증 =>	eBOM
. 품번 . 품명 . 재질이름 . 무게, 사이즈 . . 자동 계산  . 이미지 변환 . Drop-down 리스트 방식으로 입력	. 어셈블 단위로 Paramter 입력 체크 . 품번 상태 체크 : 신규, 재사용 . 수량 자동 카운트 . PartList 사내 양식 Excel 변환	.조립 레벨 표시 .조립 부품별 수량 표시 (원,단위 부품수) .어셈블리별 무게 표시 .ERP 요구 사항 Parameter 표시 .BOM 사내 양식 Excel 변환  (ERP Import 양식)
