파라메트릭(Parametric) 방식의 CAD 프로그램 사용 이유?

설계자들이 Creo와 같은 파라메트릭(Parametric) 방식의 CAD 소프트웨어를 사용하는 이유는 다양한 설계 및 엔지니어링 작업에서 발생하는 효율성, 유연성, 그리고 정밀성에 대응이 필요하기 때문 입니다.



1. 파라메트릭 모델링의 유연성과 수정 용이성

• 파라메트릭 설계란?  파라메트릭 CAD는 설계 요소(치수, 형상, 제약 조건 등)를 수학적 관계(파라미터)로 정의합니다. 이를 통해 설계자는 특정 치수나 조건을 변경했을 때 전체 모델이 자동으로 업데이트되도록 설정할 수 있습니다.
• 왜 중요할까? 예를 들어, 부품의 길이를 변경하면 관련된 모든 형상(구멍 위치, 연결 부위 등)이 자동으로 조정됩니다. 이는 시간이 많이 소요되는 수동 수정 작업을 줄이고, 설계 변경이 빈번한 프로젝트에서 매우 유리합니다.

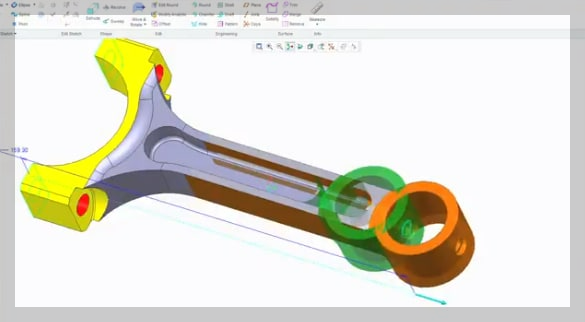

[치수값 수정]

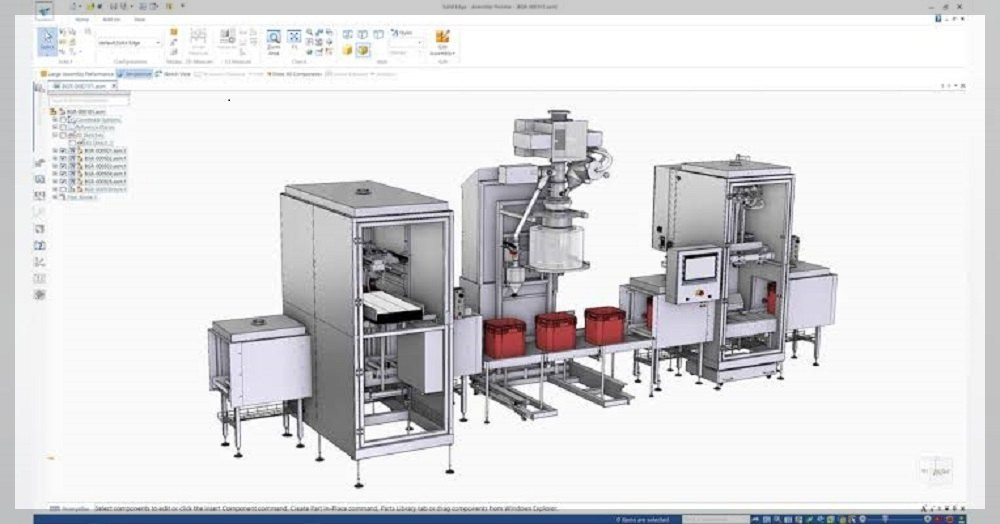

2. 복잡한 설계와 대규모 어셈블리 관리

• 복잡한 기계 부품, 대규모 어셈블리(수천 개의 부품으로 구성된 시스템)를 효율적으로 관리할 수 있습니다. 파라메트릭 방식은 부품 간의 관계(예: 맞춤, 정렬)를 명확히 정의하므로, 대규모 프로젝트에서도 오류를 최소화합니다.
• 활용 사례: 항공기, 자동차, 산업 기계와 같이 수많은 부품이 상호작용하는 설계에서 Creo는 각 부품의 관계를 체계적으로 관리해 설계 일관성을 유지합니다.



3. 정밀도와 신뢰성

• 파라메트릭 CAD는 치수와 제약 조건을 정확히 정의하므로, 설계의 정밀도가 높습니다. 이는 제조 공정에서 중요한 역할을 하며, 특히 공차 분석(Tolerance Analysis)이나 시뮬레이션에서 신뢰할 수 있는 결과를 제공합니다.
• Creo는 설계 단계에서 오류를 줄이고, 실제 제조 시 발생할 수 있는 문제를 사전에 예측할 수 있도록 돕습니다.



4. 시뮬레이션 및 분석 통합

• 3D CAD는 구조 해석, 열 해석, 유체 역학 시뮬레이션 등 다양한 분석 도구를 통합 지원합니다. 파라메트릭 모델은 이러한 시뮬레이션에서 입력 데이터를 쉽게 수정할 수 있어, 설계 최적화를 빠르게 수행할 수 있습니다.
• 예를 들어, 부품의 두께를 변경하면서 응력 분포를 즉시 확인할 수 있습니다. 이는 제품 성능을 향상시키고 개발 비용을 절감하는 데 기여합니다.

"AI와  시뮬레이션 결합은 자동화된 설계 검증을 가능하게 합니다."



5. 재사용성과 표준화

• 파라메트릭 모델은 템플릿, 표준화된 부품 라이브러리, 또는 기존 설계를 재사용하기에 적합합니다. Creo에서는 이전 설계 데이터를 활용해 새로운 프로젝트를 빠르게 시작할 수 있습니다.
• 이는 특히 반복적인 설계 작업이나 유사한 제품군을 개발하는 기업에서 시간을 절약하고 일관성을 유지하는 데 유용합니다.



UDF에 설계 의도 넣기



6. 협업과 데이터 호환성

• Creo는 다양한 CAD 소프트웨어와의 호환성을 지원하며, PDM(Product Data Management) 및 PLM(Product Lifecycle Management) 시스템과 통합이 용이합니다. 이는 팀 간 협업, 데이터 공유, 그리고 프로젝트 관리를 간소화합니다.
• 또한, 파라메트릭 데이터는 제조 공정(CAM)이나 3D 프린팅과 같은 후속 프로세스에 직접 활용될 수 있어 워크플로우를 간소화합니다.

 "복잡한 아나로그 업무 프로세스를 표준화된 디지탈로 지속적인 변경이 되도록 해야 합니다.
업무 프로세스는 매년 변화된 성장을 합니다."

7. 산업 표준 및 신뢰도

• Parametric 방법의 CAD는 항공우주, 자동차, 제조 등 다양한 산업에서 널리 사용되는 소프트웨어로, 이미 많은 기업에서 표준 도구로 채택되었습니다. 이는 설계자가 Parametric 방법을 익힐 경우 다양한 프로젝트에서 활용 가능하다는 것을 의미합니다.
• 전세계 CAD 개발사는 지속적으로 소프트웨어를 업데이트하며 최신 기술(예: AR, AI 기반 설계 최적화)을 통합해 경쟁력을 유지합니다.



8. 비파라메트릭 CAD와의 비교

• 비파라메트릭 CAD(예: AutoCAD의 기본 2D/3D 모델링)는 주로 형상만 정의하며, 치수나 제약 조건 간의 관계를 자동으로 관리하지 않습니다. 따라서 복잡한 수정이나 대규모 프로젝트에서는 효율성이 떨어집니다.
• 반면, Creo와 같은 파라메트릭 CAD는 설계 의도를 명확히 기록하고, 변경 사항을 체계적으로 관리해 생산성을 극대화합니다.



언제 파라메트릭 방법의 CAD 를 선택해야 할까요?

• 복잡한 기계/제품 설계: 예를 들어, 엔진, 로봇, 또는 정밀 기계 부품.
• 빈번한 설계 변경: 고객 요구사항 변경이 잦은 프로젝트.
• 시뮬레이션 기반 최적화: 설계 단계에서 성능 분석이 필요한 경우.
• 대규모 팀 협업: 여러 팀이 동일한 데이터를 공유하고 관리해야 할 때.

---

파라메트릭 CAD는 설계 과정에서 효율성, 정밀성, 유연성을 제공하며, 복잡한 엔지니어링 문제를 해결하는 데 최적화된 도구입니다. 설계자가 이를 사용하는 이유는 단순히 소프트웨어의 기능뿐 아니라, 전체 제품 개발 사이클에서 시간과 비용을 절감하고 품질을 높이는 데 기여하기 때문입니다.
