이력관리를 활용한 설계 방법? #5

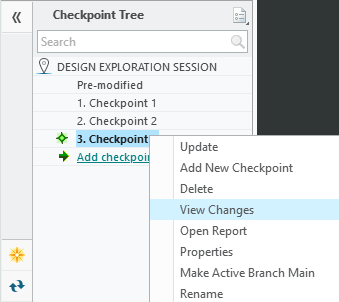

□ Part 모드에서 변경 내용 검색

선택된 체크 포인트 번호와 Feature 유/무등을 비교 할수 있습니다.

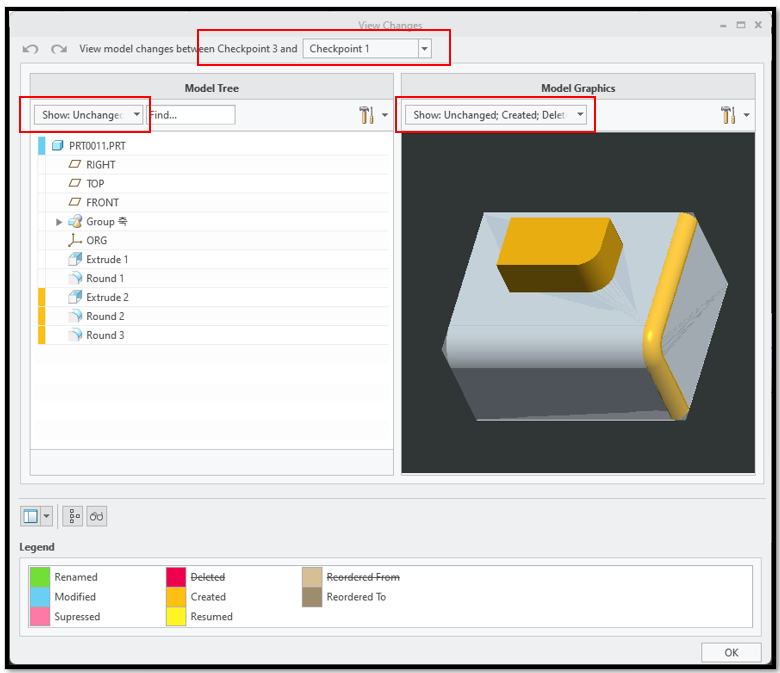

선택한 Checkpoint (A)와 비교상대  Checkpoint(B) 선택 할수 있습니다. 아래 그림에서 "노랑색" 부분이 선택한 Checkpoint (A)에서 추가한 부분 입니다. 비교상대  Checkpoint(B)와 다른곳 입니다.



□ 어셈블리 모드에서 비교

위 그림과 같이 변경된 내용을 시각적으로 비교 할수 있습니다. 어셈블리 모드에서만 사용 가능 합니다.

□  Design Exploration Session 저장 (TMU)

Design Exploration 세션을 저장하면 TMU 파일로 저장됩니다. 나중에 세션을 열어 디자인 변경 사항을 계속 탐색할 수 있습니다. TMU 파일에 사용되는 Creo 파일은 종속은 항상 유지되어야 합니다. TMU 파일은 Design Exploration의 체크 포린트된 데이터와 원본 모델간의 의도치 않고 원치 않는 혼동을 방지하기 위해 암호화되고 압축됩니다. 기본적으로 파일 크기를 작게 유지하기 위해 수정된 모델과 원래 모델에 대한 포인터만 이 파일에 저장됩니다.

reo Parametric 3.0 M030 릴리스 이전에 저장된 세션은 TMZ 파일로 저장되었습니다.
이러한 파일은 Creo Parametric 에서 열 수 있으며 , 세션을 다시 저장하면 TMU 파일로 저장됩니다.

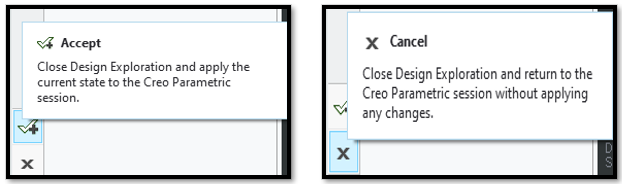

□  Design Exploration Session 종료 방법

Design Exploration Session을 닫기(close)로 결정하면 다음 옵션 중 하나를 선택할 수 있습니다.

1. Accept : 활성화된 체크 포인트로 모델을 유지 한채 DEX를 닫습니다.
                  모든 변경 사항이 수락되고 Creo Parametric 세션 에 있는 모델에 적용됩니다 .

2. Cancel : 세션을 취소합니다.
                  취소하기 전에 세션을 저장하라는 메시지가 표시됩니다.
                  세션을 저장하지 않으면 원래 모델에 대한 모든 변경 사항이 삭제됩니다

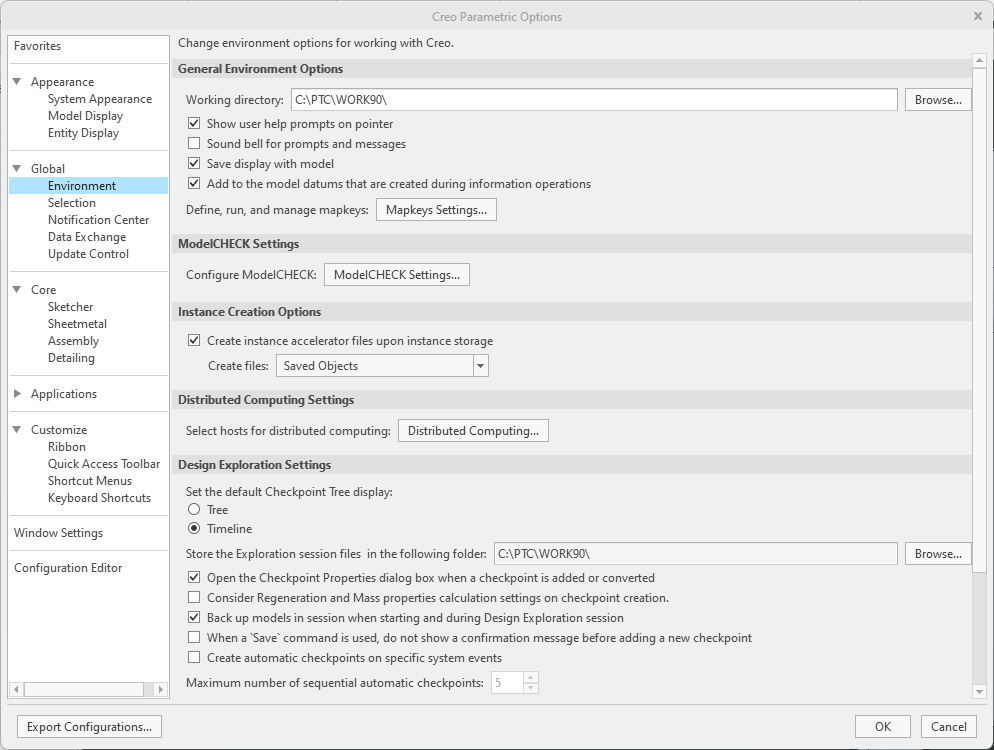

▷Design Exploration Session 환경 설정
