Shrinkwrap Models 이란?

□ Shrinkwrap 모델은 복잡한 모델을 간소화 합니다.

Shrinkwrap을 사용하면 복잡한 3D 모델을 간소화하거나 단순화할 수 있습니다. 이것은 대규모 모델을 작은 부분 모델로 분할하거나 모델 내에서 불필요한 디테일을 제거하는 데 유용합니다. Shrinkwrap 모델은 원본 모델의 외부 모양을 나타내는 표면 모음으로 구성된 부품입니다.





Shrinkwrap 모델은 일반적으로 디스크 및 메모리 사용량을 90% 이상 줄입니다. 이는 원본 모델의 복잡성과 Shrinkwrap 모델을 생성하는 데 사용된 품질 설정에 따라 달라집니다. 숨겨진 부품이 많은 어셈블리에서는 메모리가 상당히 절약됩니다. 낮은 범위(레벨)에서 중간 범위(레벨)의 품질 설정을 사용하는 경우 Shrinkwrap 모델은 더 적은 수의 표면을 수집하므로 결과 파일도 더 작아집니다.



"Shrinkwrap 모델은 복잡한 어셈블 파일을 외부 형상의 서피스로 단일 모델을 생성 합니다."



□ Shrinkwrap 모델 주요 기능

• 하나의 경량 부품으로 복잡한 설계 어셈블리를 표현합니다.
• 대규모 조립품의 시스템 성능 향상( Shrinkwrap  모델은 복잡한 모델보다 빠르게 로드됩니다.)
• 모델의 내부 설계를 공개하지 않고 다른 설계 팀, 공급업체 또는 고객이 사용할 수 있도록 모델의 정확한 외부 표현을 제공합니다.
  - 다른 사람들은 제품을 시각화하고 공간 확보 연구, 형태 및 적합성 연구, 간섭 검사 등을 수행할 수 있으며 귀하는 영업 비밀, 특허 디자인 및 기타 독점 정보를 보호할 수 있습니다.
• 참조 또는 패키징 모델로 사용할 수 있는 복잡한 부품 또는 어셈블리의 경량 버전을 생성합니다.
• 원본 모델(Shrinkwrap 모델의 원본 파일)에 독립적일 수 있도록 생성 합니다.  소스 모델이 수정되면 업데이트되지 않습니다.



주의) AAX의 데이터 공유 기능을 사용 하면, 소스 모델이 수정되면 업데이트를 선택 할수 있습니다.



□ Shrinkwrap 메뉴

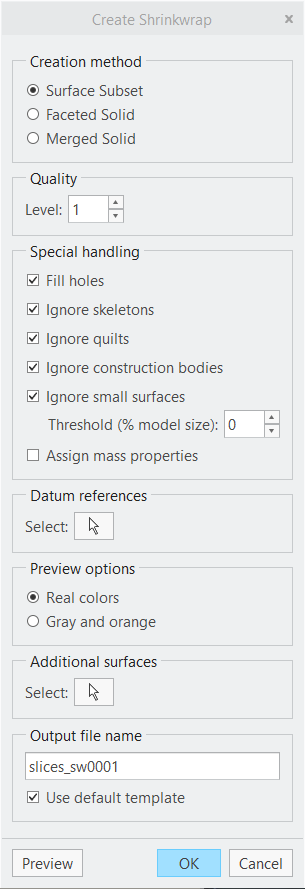

파일 > 다른 이름으로 저장 > 복사본 저장 을 클릭합니다 . 복사본 저장 대화 상자가 열립니다. 유형 리스트 에서 Shrinkwrap을 클릭합니다 . 새 파일 이름 상자에 Shrinkwrap 모델의 이름을 입력하거나 기본 이름을 그대로 사용하고 확인 을 클릭합니다 . Shrinkwrap 생성 대화 상자가 열립니다.

1. Creation method

Surface Subset, Faceted Solid 또는 Merged Solid와 같은 비연관 슈링크랩 모델 유형을 생성할 수 있습니다.





[원본 모델]

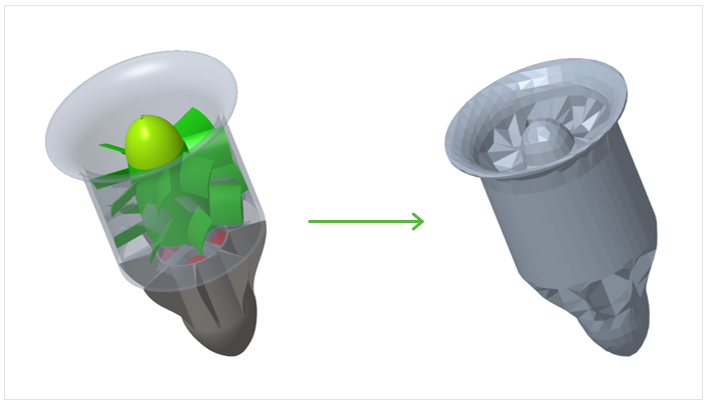

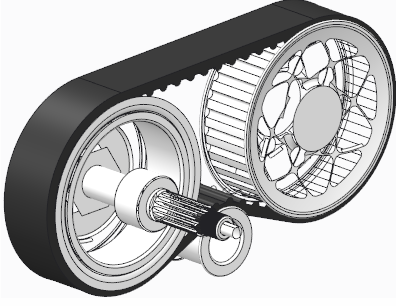

레벨 5 기준으로 Shrinkwrap 모델을 생성 하였습니다

Surface Subset	Faceted Solid	Merged Solid



1. Surface Subset



Surface Subset은 원본 모델의 외부 서피스를 나타내는 서피스 및 데이텀 피쳐 컬렉션으로 구성된 단일 부품입니다.  가장 빠른 Shrinkwrap 모델을 생성하는 방법이며, Surface 만으로 구성된 가장 작은 모델 크기를 생성합니다.



2.  Faceted Solid

원본 모델의 대략적인 시각적 표현을 제공합니다. 든 외부 표면을 나타내는 단일 솔리드 모델입니다. 수집된 표면의 품질 수준을 조정할 수 있습니다. 품질이 높을수록 표현의 정확성과 출력 파일의 크기가 모두 늘어납니다. 색상이 유지되지 않습니다.



3.  Merged Solid

원본 모델의 매우 정확한 솔리드 표현을 제공합니다. 시스템은 참조 어셈블리 모델의 외부 컴포넌트를 수집된 모든 컴포넌트의 솔리드 형상을 나타내는 단일 부품으로 병합합니다. 닫힌 형상이 있는 경우 시스템은 이를 솔리드 형상으로 채웁니다.





2. Quality

Shrinkwrap  생성 대화상자 를 사용하여 Shrinkwrap 모델의 품질 수준을 조정할 수 있습니다 . 품질이 높을수록 Shrinkwrap이 더 자세해집니다. 그러나 처리 시간도 늘어납니다. Shrinkwrap 모델을 생성할 때 권장되는 방법은 낮은 품질 설정을 지정하고 결과를 미리 본 후 필요에 따라 품질 수준을 점진적으로 높이는 것입니다.

품질 레벨 값은 1 에서 10 까지 입니다. 미리 보기 기능을 이용하여, Shrinkwrap 모델을 확인 합니





3. Special handling

모델에 포함된 정보의 양을 제어하고 처리합니다.



• Fill holes - 단일 서피스와 교차하는 모든 구멍이나 컷을 채웁니다.
• Ignore skeletons - skeletons  모델 형상을 제외합니다.
• Ignore quilts - 외부 quilts 를 제외합니다.
• Ignore construction bodies - 구성 본체를 무시합니다
• Ignore small surfaces - 모델 크기의 지정된 비율보다 작은 서피스를 제외합니다. 정수(0~100)를 입력하세요.
• Assign mass properties - 원본 모델의 질량 특성을 슈링크랩 모델에 지정합니다.



4. Datum references

Shrinkwrap  모델에 포함하거나 제거할 데이텀 평면, 점, 커브, 축 및 좌표계 참조를 선택합니다.



5. Preview references

• Real colors (기본값) - 선택한 서피스, 즉 Shrinkwrap 모델에 원래 색상으로 복사될 서피스만 표시합니다. 아래 Additional surfaces 선택을 사용하여 보이지 않는(선택되지 않은) 표면을 수동으로 선택할 수 있습니다 . 다음 미리보기에서는 이러한 표면이 원래 색상으로 표시됩니다. 이 방법을 사용하면 미리보기 표시가 더 빨라집니다.
• Gray and orange - 활성 모델을 주황색으로 표시하고 선택한 서피스는 회색으로 표시합니다. 다음 미리보기에서는 이러한 표면이 회색으로 표시됩니다.



6. Additional surfaces

Shrinkwrap  모델에 추가하거나 제거할 Surface을 선택합니다.





7. Output file name

대화상자의 출력 파일 이름 영역에서 Shrinkwrap 모델 이름을 지정합니다. 시스템에서는 원본 모델의 이름을 기반으로 Shrinkwrap 모델에 기본 파일 이름을 지정합니다. model_name_sw0001 형식의 기본 파일 이름을 수락하거나 새 이름을 입력합니다. 시스템은 자동으로 파일 이름에 .prt 확장자를 추가합니다. 기본 템플릿 사용 (기본적으로 선택됨) 을 선택하거나 선택 취소할 수 있습니다 .





Shrinkwrap 모델  만들기 동영상

---
