솔리드 모델을 서피스로 감싸기

□ Solid 부품의 일부 형상을 서피스로 감싸기

서피스를 복사 하기 위해, 서피스를 감싸기 위한 시작 서피스 (seed)를 선택 합니다. 그리고 경계 서피스 (Boundary)를 선택 합니다. 이렇게 하면 복잡한 서피스를 빠르게 선택하기 위한 방법 입니다. 아래 동영상을 참고 합니다.

▷ 참고 동영상

[ 서피스 선택 하기 ]

---

▷ Seed &  Boundary  서피스 복사 실습

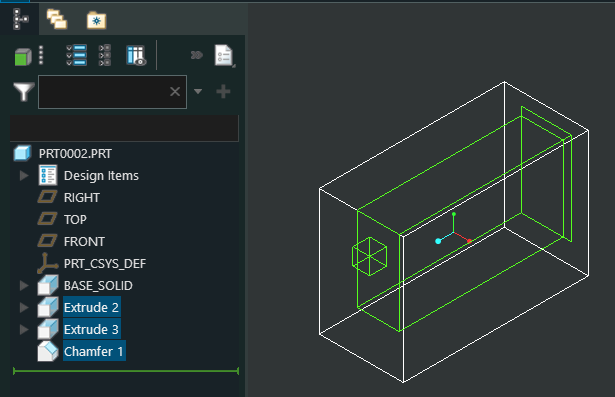

Extrude2/ Extrude3 / Chamfer 1 피처 형상을 서피스로 감싸하는 피처를 생성 합니다

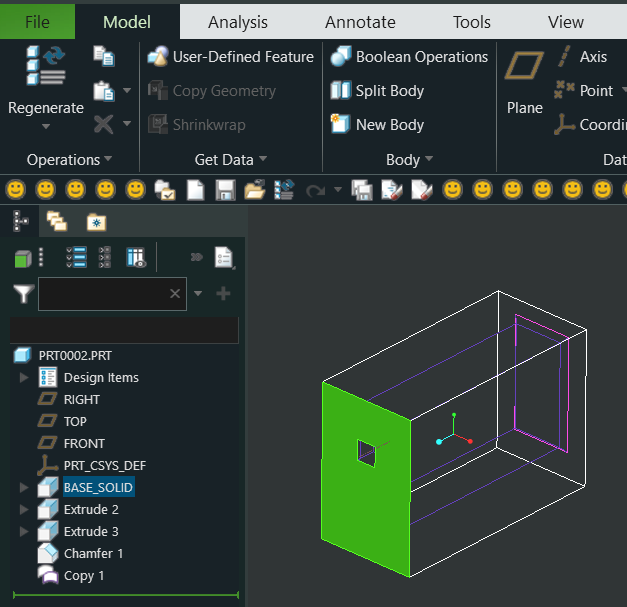

1. 서피스 선택 ( Seed &  Boundary 기능)

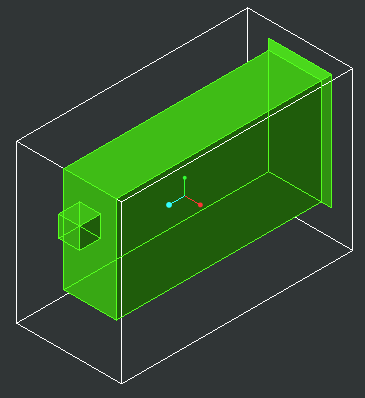

[ Seed &    Boundary  서피스 선택 ]

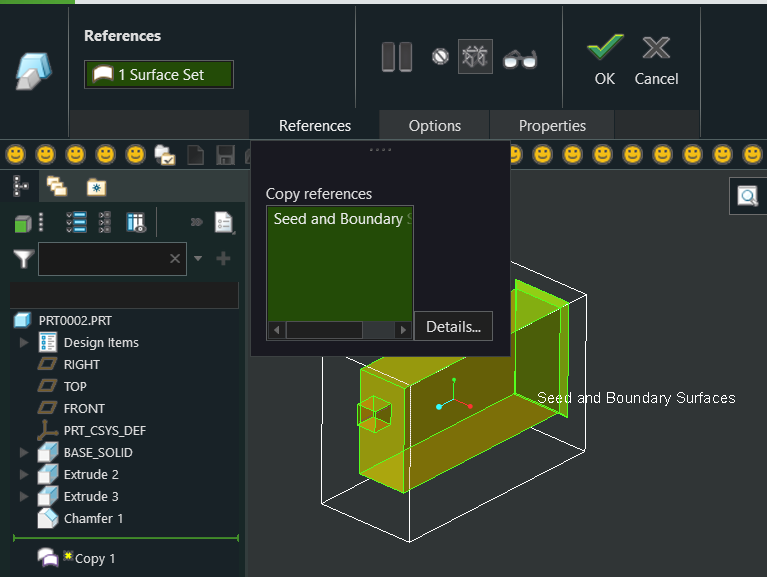

2. 서피스 복사 + 붙여 넣기

     선택된 서피스를 복사 합니다. 좌/ 우가 열려있는 서피스를 복사 합니다.

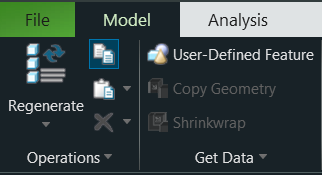

[ 서피스 복사 ]

▷ 동영상. . .

3.평면 서피스 복사

왼쪽 서피스를 선택 하고, 복사 메뉴를 클릭 합니다. Open 된 서피스를 메꾸는 기능을 사용 합니다

서피스 선택	복사 명령 클릭	붙여넣기 옵션 선택

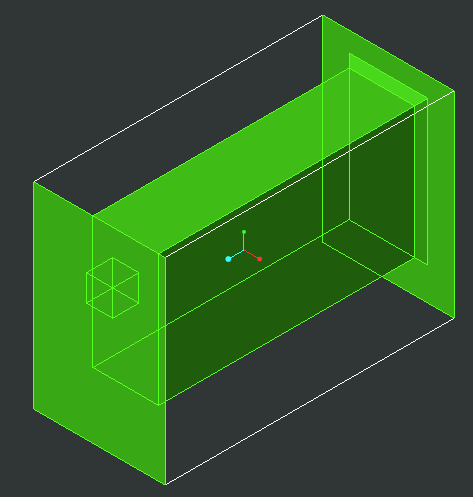

4. 서피스 결합

결합 대상	결합 1	결합 2

여러개의 서피스를 1개의 결합된 서피스를 생성 합니다,

▷ 참고 동영상

5. 완료

정의된 솔리드 형상 (Core) 을 어셈블에 조립 합니다. 각가의 부품에  서피스를 복사하고, Cut Out  합니다.



어셈블 모드에서 다른 Part의 서피스 복사

---
