□ Datum Axis 기능 소개
Creo의 "Datum Axis" 기능은 CAD 모델링 및 설계 과정에서 중요한 역할을 하는 요소 중 하나로, 정확한 위치 및 방향을 정의하고 부품 및 어셈블리를 조립하고 분석하는 데 사용됩니다. 이것은 모델링 및 설계 작업을 더 정확하고 효과적으로 수행할 수 있도록 도와줍니다.
다음은 Creo의 "Datum Axis"의 주요 기능 및 용도입니다:

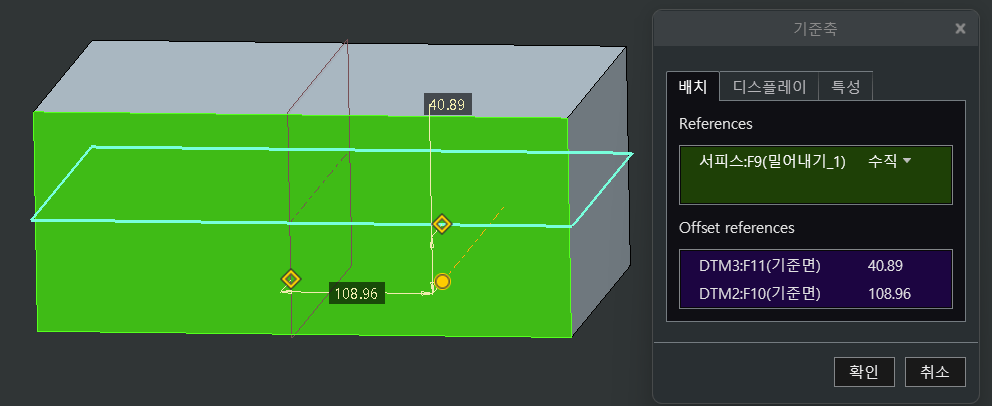

1. **축 생성**: Datum Axis를 사용하여 부품이나 어셈블리 내에서 직선을 정의할 수 있습니다. 이 직선은 모델의 특정 위치나 방향을 나타냅니다. 이러한 축은 설계 요소의 정확한 위치를 지정하고 상대적인 위치를 제어하는 데 사용됩니다.
2. **부품 및 어셈블리 정렬**: Datum Axis는 부품 및 어셈블리를 정렬하고 부품 간의 상대적인 위치를 정의하는 데 사용됩니다. 이것은 정확한 조립을 보장하고 부품 간의 상호작용을 정확하게 제어하는 데 도움이 됩니다.
3. **운동 시뮬레이션**: Datum Axis는 부품이나 어셈블리의 운동 경로 및 움직임을 정의하는 데 사용될 수 있습니다. 이것은 동적 시뮬레이션 및 분석 작업을 수행할 때 중요한 역할을 합니다.
4. **설계 도면 생성**: Datum Axis를 사용하여 설계 문서 및 도면을 생성할 때 이러한 축을 참조할 수 있습니다. 이를 통해 제조자나 다른 관련 당사자가 모델을 이해하고 제품을 제조하고 조립하는 데 도움이 됩니다.
데이텀 축 (Datum Axis)은 모델을 조립하거나, 메커님즘에서 회전 하기 위한 모터 값을 입력 할때 사용 합니다. 또한 도면에
중심을 표현 할때 사용 합니다. 매우 자주 사용 하고, 매우 중요한 Feature 입니다. 3D 설계를 빠르게 하기위해 다른 Feature들과 함께 조합 하여 활용 할수 있습니다

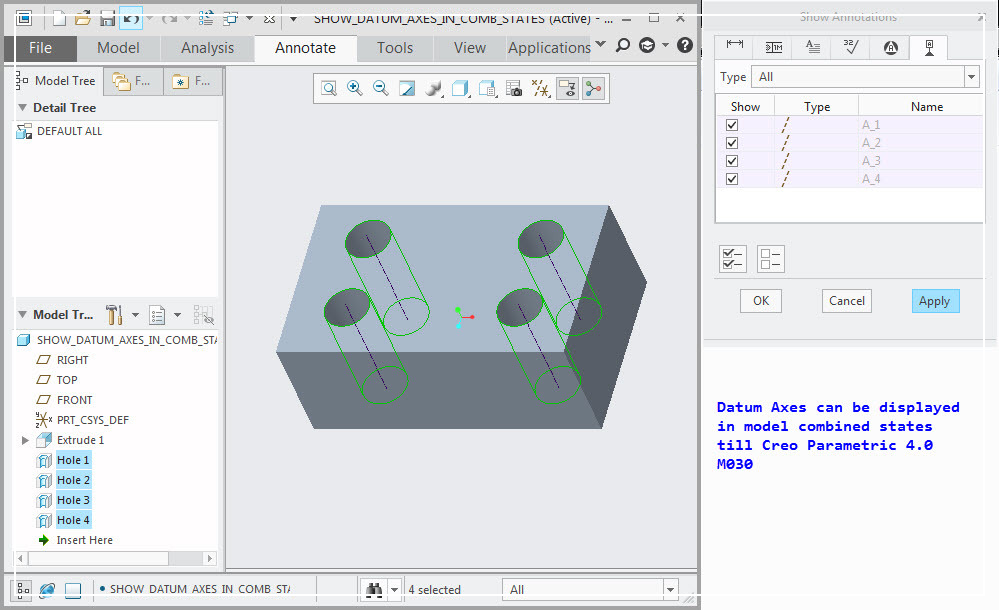

□ Datum Axis 관련 Config.pro
Creo에서 데이텀 축 (Datum Axis) 표시 방법을 Config.pro에서 조정 할수 있습니다.
▷ display_axis_tags no
- 축 이름 표시를 제어 할 수 있습니다
▷ display_axes no
- 축 표시를 제어 할 수 있습니다
▷ show_axes_for_extr_arcs no
- 원형 신린더의 축을 표시 합니다
□ 사각 기둥에서 중심축 표시 방법
스케치 모드의 "포인트" 기능을 사용하여 중심 축을 표시할 수 있습니다
| 포인트 선택 | 포인트 중심에 스케치 | 완료 |
 |
 |
 |
□ 다른 축 을 참조 하여 축 만들기
직접 축을 참조하여 새로운 축을 만들수 없습니다. 데이텀 평면을 만들고 이와 연결된 중심축을 만듭니다.
1단계 : 데이텀 만들기
- 기존 축을 통과 하고, 평행인 면을 선택하여 데이텀 평면을 생성 합니다. 동일한 방법으로 가로 방향의 데이텀 평면을 생성 합니다.
2단계 : 데이텀 축 만들기
3단계 : 데이텀 평면 축 Featrue 아래로 배치
- 데이텀 평면을 중심축을 아래로 배치 합니다. 먼저 데이텀 평면을 클릭후 줌심축 아래로 드래그 & 드롭을 합니다
Creo 메인 화면에서 데이텀 평면이 자동 숨겨 집니다.
Feature를 라이브러리 구성 하거나, 템플릿 모델을 만들어 설계의 자동화를 이루십시요. 특히 Template 모델을 만들어 사용 한다면 설계의 생산성은 매우 향상 됩니다. 추상적인 표준화를 체계적으로 구성 할수 있으며, 프로그램으로 자동화 구성이 가능 합니다.
