□ 재질관리 프로그램 소개
어셈블 모델의 무게를 계산 하기 위해서는 모델들에 재질 파일을 지정 되어야 합니다. 또한 BOM에서 재질 이름을 표시하려면, Parameter 값을 정의 해야 합니다. Part List 프로그램에서 재질 파일을 모델에 지정 할수 있습니다. 관리자 모드에서 Creo 재질 파일을 등록 해야 합니다.
Toolbox 프로그램 관리자 모드에서 재질 파일 등록 방법

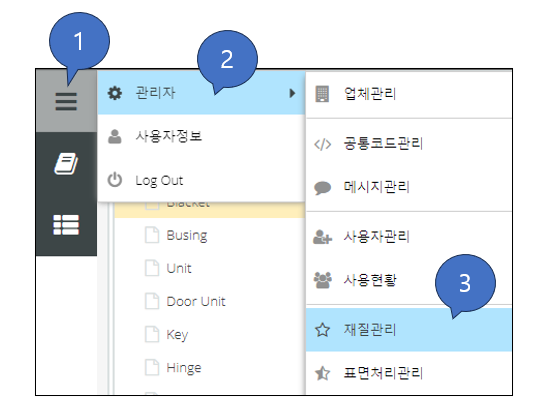

1. 관리자 > 재질관리를 클릭 합니다.

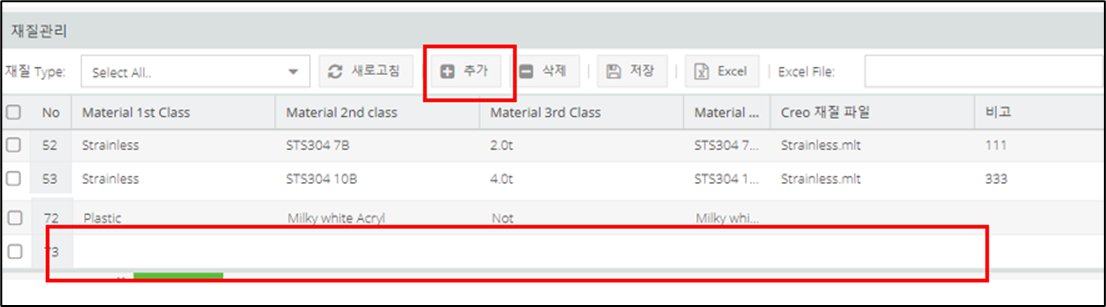

2. 추가 버튼을 클릭 합니다. 재질관리 맨 마지막에 입력을 할수 있습니다
3. 재질 추가 하기
1) Materilal 1st Class : 재질 파일 대분류를 입력 합니다 (plastic, stanless . . .emd)
2) Materilal 2nd Class : 재질 파일 중분류를 입력 합니다 ( sts, sts304, abs . . . )
3) Materilal 3rd Class : 재질 파일 소분류를 입력 합니다 (1.5t, 2.0t . . . .)
4) Materilal Parameter Name : Paraneter 이름 "MATERIAL"의 값 입니다.
5) creo 재질 파일 : 모델에 지정할 Creo 파일 이름을 입력 합니다.
4. Excel 파일로 재질 파일 데이터 입력 완료 할 수 있습니다
1) Excel : 등록된 데이터 내용을 Excel 파일로 Export 합니다
2) Brower : 수정된 재질 파일 관리 파일을 선택 합니다
3) Upload : 선택한 재질 파일 내용을 관리자 화면에 표시 합니다.
4) save : 화면에 표시된 내용을 데이터 베이스에 저장 합니다.
Part List 프로그램에서 재질 파일 지저 방법
1. Part List 프로그램에서 재질의 선택 아이콘을 클릭합니다
2. 재질을 선택 합니다
1) 재질 타입 : 재질 파일 대분류를 선택 합니다
2) 재질명 : 중분류 또는 소분류 값을 입력 합니다.
3) 검색 : 전체 모델 이름에서 검색된 재질 파일 이름들만 표시 됩니다
4) 재질 파일 이름을 더블 클릭하여 모델에 재질 파일을 지정 합니다
3. 무게 계산 및 사이를 계산하여 모델에 저장 합니다.
1) Creo 모델을 선택합니다
2) Size 무게 계산 : 자동으로 무게 및 사이즈를 계산 합니다
3) Parameter 저장 : 자동으로 계산된 내용을 모델의 Parameter애 저장 합니다
주의) Part List 프로그램을 통해 어셈블 파일은 재질을 지정 할수 없습니다. Creo에서 직접 재질 파일을 지정 합니다.
재질 이름 Parameter 값을 직접 입력 합니다.
재질 파일의 폴더는 Config.pro 파일의 pro_material_dir 옵션으 정의 해야 합니다.
