Creo Parametric 개념

□ Creo Parametric 소개

"Creo Parametric"은 PTC(Parametric Technology Corporation)에서 개발한 3D 컴퓨터 지원 설계(CAD) 소프트웨어입니다. 이 소프트웨어는 제품 설계 및 개발을 지원하며, 다양한 기능과 도구를 사용하여 3D 모델링, 어셈블리, 그리고 도면 작성을 할 수 있습니다.

1. Solid 모델 기반

• 부품 및 어셈블리 모델의 솔리드 모델 표현을 생성할 수 있습니다.
• 값비싼 프로토타입을 제작하기 전에 이러한 가상 디자인 모델을 사용하여 디자인을 시각화하고 평가할 수 있습니다.
• 질량, 체적, 무게 중심 및 표면적과 같은 재료 특성이 포함됩니다.
• 모델에 구멍을 추가하면 모델의 질량이 감소합니다. 또한 솔리드 모델을 사용하면 어셈블리에 배치할 때 공차 분석 및 클리어런스/간섭 검사가 가능합니다.
• 복잡한 구조와 기하학적 형태를 모델링하는 데 뛰어난 기능을 제공합니다. 곡면, 돌출, 차감 등의 다양한 피처를 사용하여 고도로 복잡한 제품을 정확하게 모델링할 수 있습니다.
• 모델에 관련된 추가 정보를 입력하고 관리할 수 있습니다. 예를 들어, 부품의 제작일, 재질, 작성자 등과 같은 정보를 메타데이터로 추가하여 추후 검색이나 관리를 용이하게 할 수 있습니다.



Creo Parametric 개념 - 솔리드 모델



2. Feature 기반 모델링

Creo Parametric은 피처 기반 모델링을 지원합니다. 이는 각 피처를 생성하고 수정하여 모델을 구축하는 방식을 의미합니다. 돌출, 치공, 차감, 둥근 모서리 등의 다양한 피처를 조합하여 복잡한 모델을 만들 수 있습니다.

• 모델의 기하학적 정의는 사용된 피쳐 유형과 각 피쳐가 배치된 순서로 정의됩니다. 각 기능은 이전 기능을 기반으로 하며 이전 기능을 참조할 수 있으므로 설계 의도를 모델에 구축할 수 있습니다.

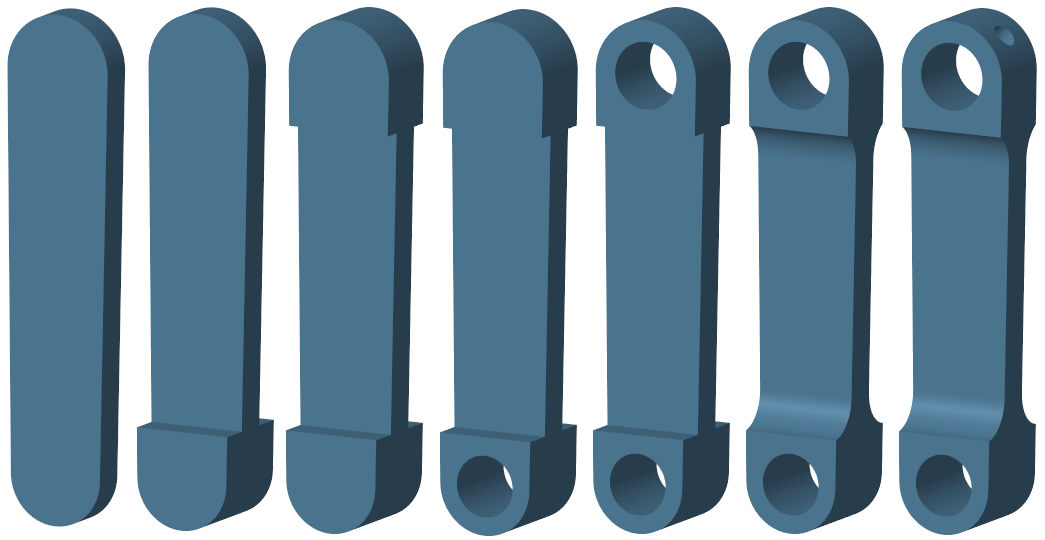

[순차적으로 Feature를 사용]

Creo Parametric 개념 - Feature 기능



3. 치수(Dimension) 기반의 모델링

생성된 모델을 편집하고 수정할 수 있습니다. 기존 피처를 수정하거나 추가 피처를 삽입하여 모델을 업데이트할 수 있습니다.

•  치수와 매개변수를 사용하여 피쳐의 크기와 위치를 정의합니다. 피쳐 치수 값을 편집하면 그에 따라 피쳐가 업데이트됩니다. 이 변경 사항은 모델의 관련 피쳐를 통해 자동으로 전파되고 결국 전체 부품을 업데이트합니다.
• Creo Parametric의 피쳐 간 관계는 설계 의도를 파악하기 위한 강력한 도구를 제공합니다. 모델링 프로세스에서 한 피쳐가 다른 피쳐를 참조하여 생성될 때 설계 의도를 정의합니다. 새 기능을 생성할 때 생성 중에 참조된 모든 기능은 새 기능의 상위가 됩니다. 부모를 참조하는 새 기능을 부모의 자식이라고 합니다. 부모 기능이 업데이트되면 그에 따라 부모의 모든 자식이 업데이트됩니다. 이러한 관계를 부모/자식 관계라고 합니다.
• Parametric Modeling (파라메트릭 모델링): Creo Parametric의 핵심 개념 중 하나는 파라메트릭 모델링입니다. 이는 모델의 기하학적 형상뿐만 아니라 치수, 관계, 제약 조건 등을 파라미터로 정의하여 모델을 만드는 방식을 의미합니다. 파라메트릭 모델링을 통해 한 요소를 변경하면 다른 요소들도 자동으로 조정되어 일관된 디자인을 유지할 수 있습니다



4. History 기반 모델링

모델 트리에는 부품 모델에서 형상이 생성된 순서대로 피쳐가 표시됩니다. 피처는 모델이 있는 그대로 모델에서 재료를 추가하거나 제거할 수 있습니다.

• 모델링 작업의 과정을 기록하고 관리하는 기능을 가리킵니다. 이 기능은 파라메트릭 디자인 환경에서 모델을 구축할 때 어떤 순서로 피처를 생성하고 수정했는지를 추적하고 재바이스(Rebuild)할 수 있는 중요한 도구입니다.
• 모델을 구성하는 각 피처들의 순서와 파라미터 설정을 쉽게 파악할 수 있습니다. 따라서 디자인 수정 시 어떤 피처를 변경해야 하는지, 어떤 파라미터를 조절해야 하는지에 대한 정보를 가지고 정확한 수정 작업을 수행할 수 있습니다.
• 초기 디자인 의도를 파악할 수 있습니다. 왜 특정한 파라미터나 피처가 설정되었는지, 어떤 제약 조건이 추가되었는지 등의 디자인 의도를 추적하여 더 나은 디자인을 만들 수 있습니다.





Creo Parametric 개념 - History 기반 모델링



5. 연관성 모델

• 양방향 연관성은 Creo Parametric에서 객체에 대한 변경 사항이 다른 모든 곳에 자동으로 반영됨을 의미합니다. 드로잉 및 어셈블리 파일에는 포함된 모델에 대한 연관 링크가 있으며 이러한 개체는 포함된 모델이 없으면 열 수 없습니다.
• 파라메트릭 디자인의 핵심: Creo Parametric은 파라메트릭 디자인 방식을 기반으로 하며, 모델을 구성하는 요소들의 파라미터와 관계를 정의하여 디자인을 만듭니다. Bidirectional associativity는 이러한 파라미터와 관계를 통해 요소 간에 두방향으로 연결됨을 의미합니다.


• 변경 사항 전파: 어떤 요소를 변경하면, 그 요소와 연관된 다른 요소들도 자동으로 변경됩니다. 이는 디자인 변경 사항이 더 높은 정확성과 일관성을 유지하도록 돕습니다. 따라서 한 요소의 변경이 다른 요소들에게 영향을 미치며, 디자인의 일관성을 유지할 수 있습니다.


• 효율적인 디자인 변경: Bidirectional associativity는 디자이너가 디자인을 변경할 때 필요한 수정 작업을 줄여줍니다. 한 요소를 변경하면 연관된 다른 요소들도 자동으로 업데이트되므로, 변경 사항을 반영하는 데 드는 시간과 노력이 줄어듭니다.


• 디자인 의도의 표현: Bidirectional associativity는 초기 디자인 의도를 유지하면서 디자인을 변경할 수 있게 합니다. 모델링할 때 어떤 파라미터나 피처를 사용했는지, 어떤 관계를 설정했는지를 추적할 수 있습니다.


• 협업 및 업데이트 관리: 여러 디자이너나 엔지니어가 동시에 작업할 때, Bidirectional associativity를 통해 한 사람의 변경 사항이 다른 사람의 작업에도 즉시 반영되므로 업데이트 관리와 협업이 용이해집니다.

이러한 방식으로 Bidirectional associativity는 Creo Parametric과 같은 소프트웨어에서 디자인 작업을 효율적으로 수행하고 일관성 있는 디자인을 유지하기 위해 중요한 역할을 합니다.

Creo Parametric 개념 - 연관성 모델

6. MODEL 중심의 제품 개발

• 모델 중심 제품 개발 도구에서 설계 모델은 모든 결과물의 공통 소스입니다. 모델 중심 개발 도구를 사용할 때의 이점은 설계 모델을 변경하면 관련된 모든 다운스트림 산출물이 자동으로 업데이트된다는 것입니다.


• 제품 개발 프로세스에서 제품 모델 자체를 중심으로 설계를 진행하는 접근 방식을 나타냅니다. 이 방식은 Creo Parametric과 같은 CAD 소프트웨어에서 주로 사용되며, 제품의 디자인, 개발 및 관리를 모델을 중심으로 효율적으로 수행할 수 있게 해주는 개념입니다.


• 모델 기반 정의 (MBD): Model-Centric Design은 모델 기반 정의 (Model-Based Definition, MBD) 접근 방식과 관련이 있습니다. MBD는 3D 모델을 활용하여 2D 도면 없이도 제품의 설계 정보와 제조 정보를 포함하는 표준화된 데이터 세트를 생성하는 방법을 의미합니다.


• 복잡한 모델링 및 어셈블리: Model-Centric Design은 복잡한 부품과 어셈블리를 생성하는 데 효율적입니다. 피처 기반 모델링을 활용하여 모델을 구성하고, 어셈블리를 생성하여 부품 간의 상호 작용을 설계할 수 있습니다.


• 실시간 시뮬레이션 및 분석: 제품 모델을 중심으로 설계하면 시뮬레이션 및 분석 작업을 실시간으로 수행할 수 있습니다. 디자인을 수정하면 바로 결과를 확인하고 성능을 평가할 수 있습니다.


• 변경 사항 관리와 업데이트: Model-Centric Design은 디자인 변경 사항을 효율적으로 관리하고 업데이트할 수 있는 기능을 제공합니다. 파라메터와 관계를 활용하여 변경 사항이 모델에 자동으로 반영되며, 업데이트를 통해 빠르게 최신 정보를 유지할 수 있습니다.


• 생명주기 관리: 제품 개발 단계뿐만 아니라 제품의 전체 생명주기에 걸친 관리를 지원합니다. 모델을 통해 제조, 유지보수, 업그레이드 등의 단계에서 필요한 정보를 쉽게 관리할 수 있습니다.

---
