#5 SheetMetal - Corner Relief

코너 릴리프 소개

부품에 교차하는 두 개의 굽힘이 있는 경우 이러한 굽힘에는 금속이 모서리에서 충돌하고 찢어지는 것을 방지하기 위해 어떤 형태의 릴리프가 필요합니다. 코너 릴리프는 굽힘 반경을 없애고 코너가 깔끔하게 구부러지도록 부품의 모서리에 사용되는 전략적 크기의 굽힘 릴리프입니다.

엔지니어가 설계에 코너 릴리프를 포함하는 것을 소홀히 하고 재료가 찢어지면 우리는 그것을 수리하는 데 시간을 소비해야 하고 추가 작업이 발생하여 잠재적으로 엔지니어의 기대에 미치지 못하는 부품이 생성될 수 있습니다. 최악의 시나리오에서는 전체 부품의 구조적 무결성이 손상되어 부품 고장이 발생할 수 있습니다.

코너 릴리프 도구를 사용하여 판금 부품의 하나 이상의 코너에 릴리프를 추가합니다. 릴리프를 추가하면 판금 단면이 모델에서 제거됩니다.

코너 릴리프를 추가하는 것은 연성이 최소인 알루미늄 및 두꺼운 탄소강과 스테인리스강으로 작업할 때 특히 중요합니다.

판금 코너 처리 #2: 간격 및 겹침

틈이 의도적으로 설계되는 경우도 있지만 대부분 판금 부품의 모서리에 남아 있는 틈은 엔지니어가 사용 중인 설계 소프트웨어의 기본 설정에 실수로 의존할 때 발생합니다.

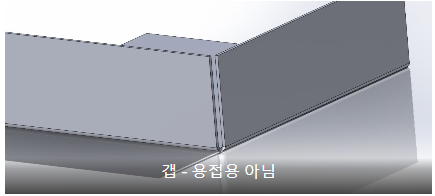

Gap	Gap 없음

부품이 용접될 경우 모든 간격을 닫아야 합니다. 틈은 용접이 필요하지 않거나 용접 대신 패스너를 사용할 계획이고 틈의 외형에 신경 쓰지 않는  독립형 부품에만 포함될 수 있습니다 .

겹침

일반적으로 엔지니어는 충분한 사전 고려를 통해 판금 모서리에 겹침을 추가합니다. 여전히 맞춤형 제작으로 겹침을 설계할 때 다운스트림 용접 작업을 고려하는 것이 중요합니다 .

코너 간 겹침 (즉, 코너가 완벽하게 결합됨)은 완전 용입 용접을 가능하게 하여 매우 강한 용접 결과를 가져옵니다.
하프 겹침 (즉, 한 플랜지의 재료가 다른 플랜지의 중간 오버랩)은 용접 강도가 약간 약해지지만 최소한의 필러 재료를 필요로 하는 비구조용 용접 모서리의 용접 효율을 높일 수 있습니다.
전체 겹침 (즉, 한 플랜지의 재료가 다른 플랜지와 완전히 겹침)은 용접이 필요하지 않을 때 멋지고 깨끗한 모서리를 가능하게 합니다. 이러한 공정은 필러 재료를 추가하지 않기 때문에 전체 겹침을  융합하거나 레이저 용접 하는 것도 가능합니다
