■ 소개
스프링 형상을 서피스 펀치 기능과 함께 만듭니다. 다른 파트에 적용 하기 위해서는 반드시 원본 방향과 동일한 방향으로만 복사 할수 있습니다. Template 모델을 만들어 사용 할것을 권장 합니다.

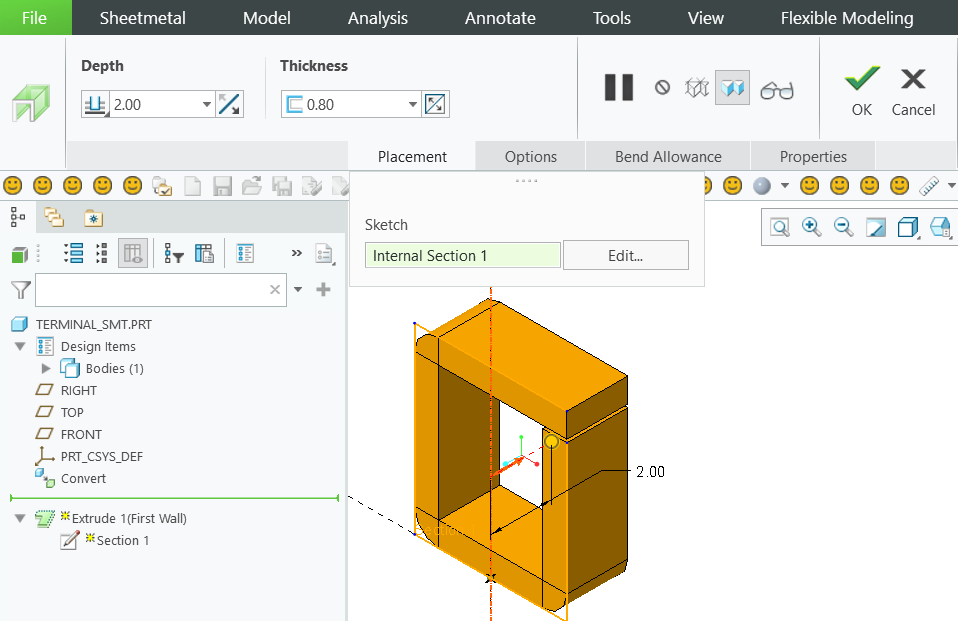

1. Body 만들기
| 스케치 | 3D 모델 |
 |
 |
두께 값은 0.8 입니다. 외부 라운드 값은 두께 값 입니다

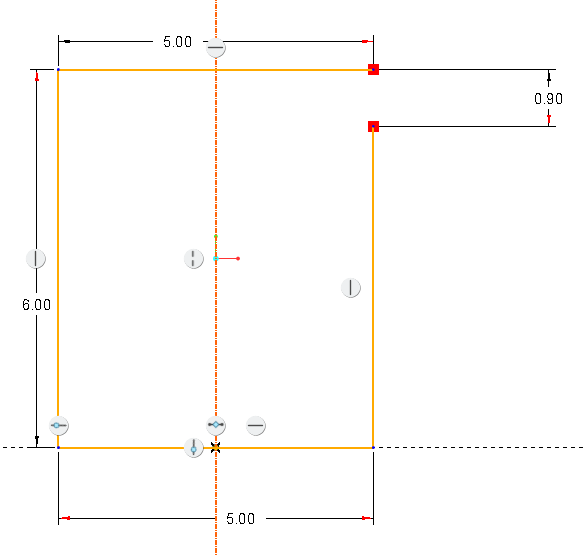

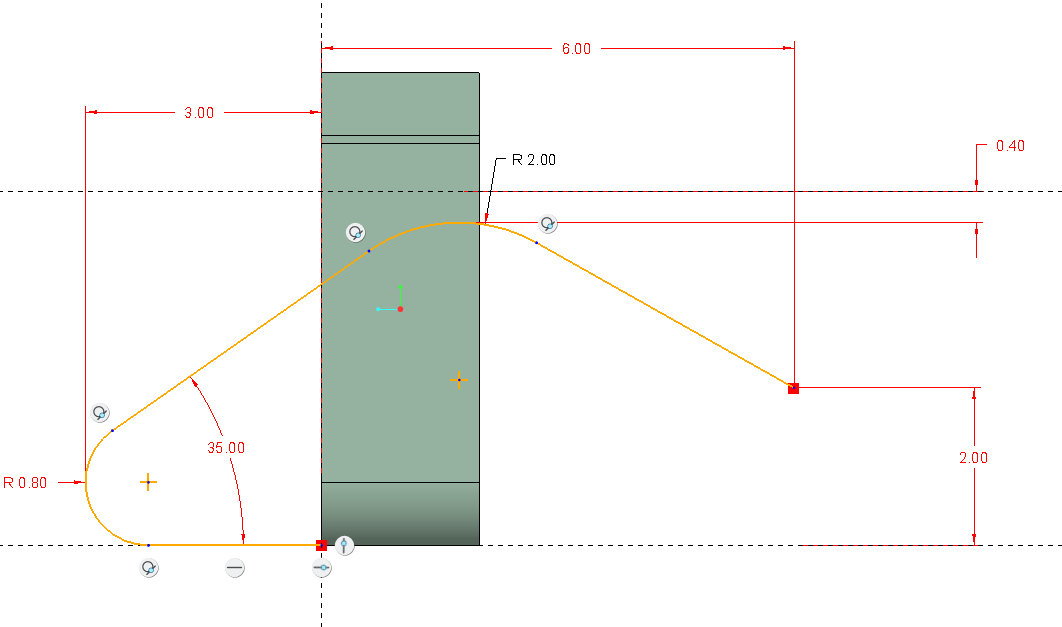

2. 스프링 커브 스케치
| 스케치 | 3D |
 |
 |

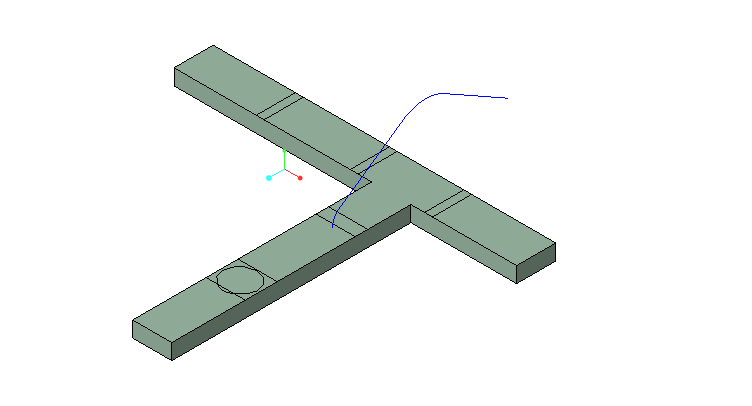

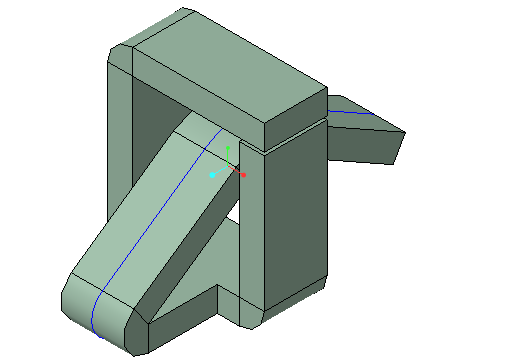

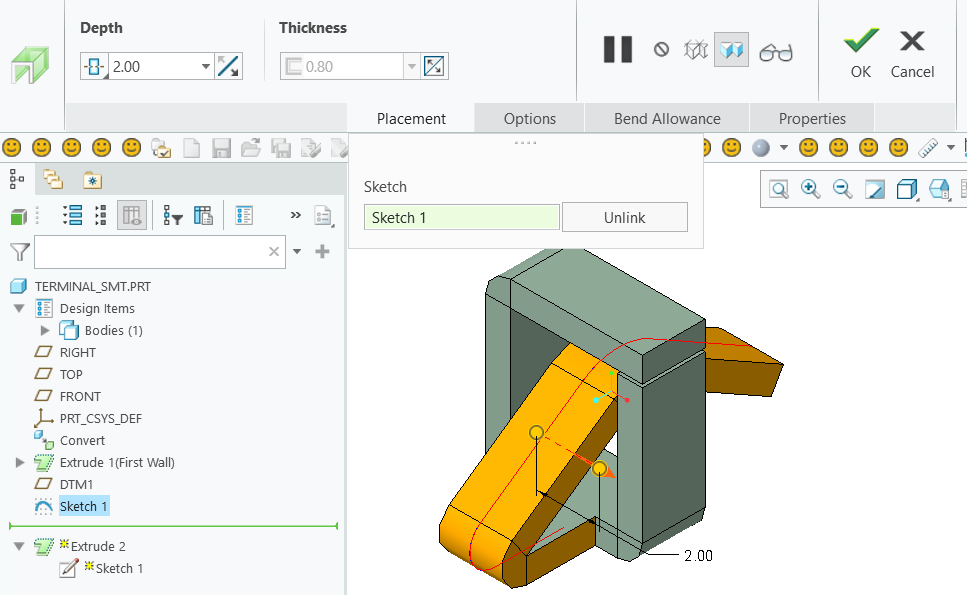

3. 스프링 만들기
| 밀어내기 | 3D |
 |
 |

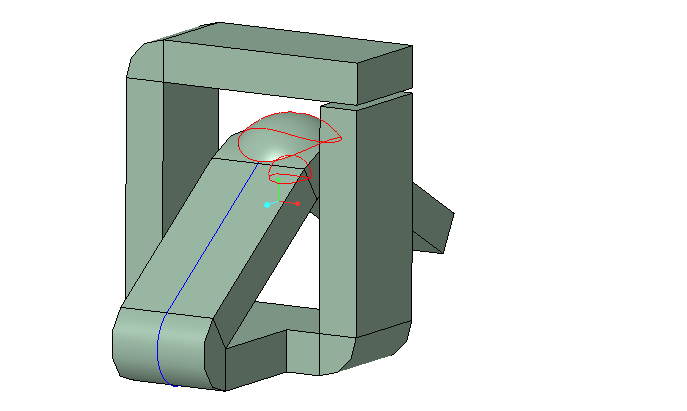

4. 스프링 돔 스케치
| 스케치 | 3D |
 |
 |

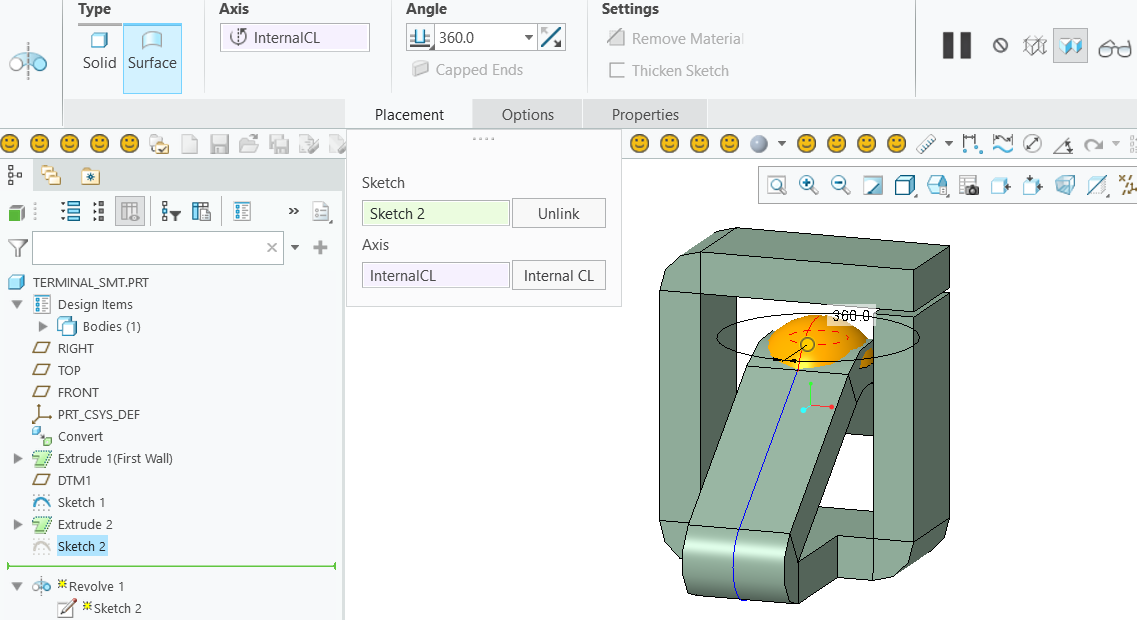

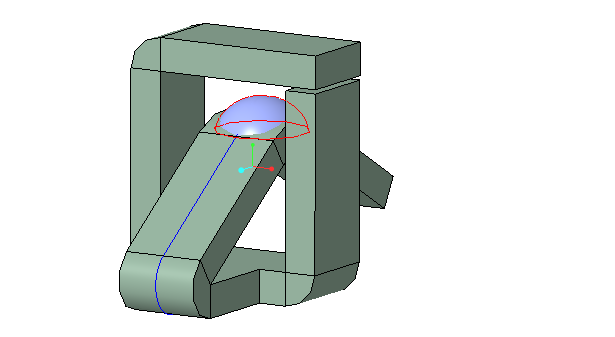

5. 스프링 돔 서피스 만들기
| 회전 서피스 | 3D |
 |
 |

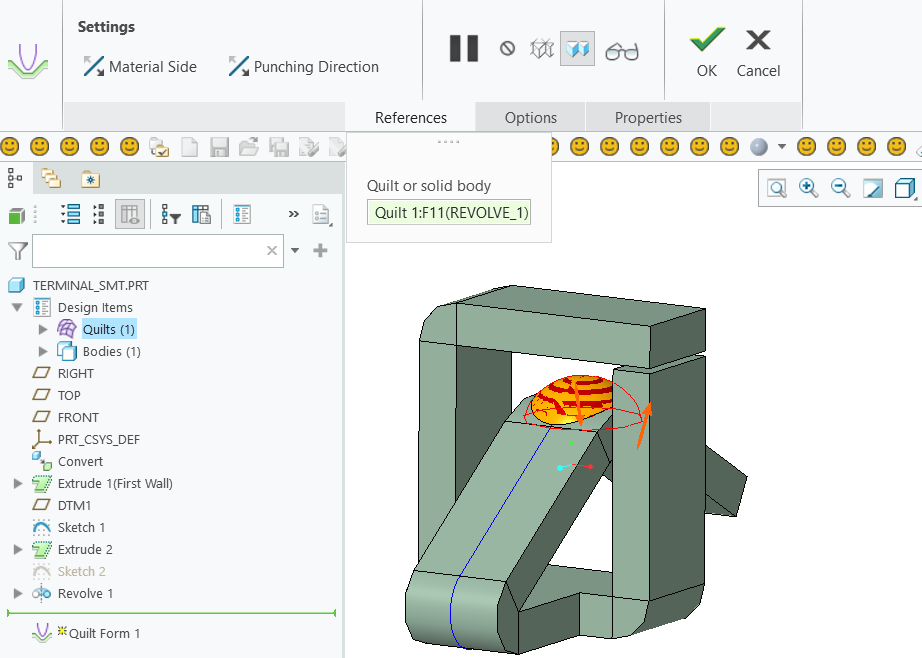

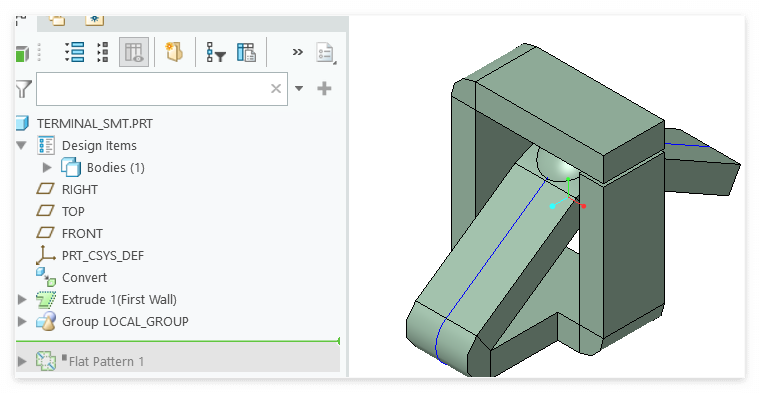

6. 펀지 만들기
| 서피스 펀치 | 3D |
 |
 |
7. 전개
▷ Creo 9.0 파일
