#2 SheetMetal - Flat Wall 개념

□ Flat Wall 소개

Creo Parametric에서 판금 설계 시 자주 사용되는 기능 중 하나입니다. 플랫 벽은 기본적으로 평면 형태의 벽을 생성하여 판금 부품의 기본 형상을 만들거나, 기존 형상에 추가적인 벽을 붙여 복잡한 형상을 구현하는 데 사용됩니다.

▷ 플랫 벽의 주요 특징 및 용도

• 평면 형태: 플랫 벽은 평면 형태의 스케치를 기반으로 생성되므로 간단하고 직관적인 모델링이 가능합니다.
• 다양한 형상 생성: 플랫 벽을 이용하여 다양한 형태의 판금 부품을 만들 수 있습니다. 단순한 박스 형태부터 복잡한 외곽선을 가진 부품까지 다양하게 활용됩니다.
• 기존 형상에 추가: 기존에 생성된 형상에 플랫 벽을 추가하여 새로운 형상을 만들 수 있습니다. 이를 통해 부품의 기능을 추가하거나 디자인을 변경할 수 있습니다.
• 보조 벽 생성: 플랫 벽은 주요 구조물이 아닌 보조적인 벽을 생성하는 데에도 사용됩니다. 예를 들어, 강성을 높이기 위한 리브(rib)나 홈(groove)을 만들 때 활용됩니다.



▷ 플랫 벽 활용 예시

• 박스 형태 부품: 플랫 벽을 이용하여 다양한 크기와 형태의 박스를 만들 수 있습니다.
• 브라켓: 플랫 벽을 이용하여 다른 부품을 지지하거나 고정하는 브라켓을 만들 수 있습니다.
• 판넬: 플랫 벽을 이용하여 다양한 형태의 판넬을 만들 수 있습니다.
• 케이스: 플랫 벽을 이용하여 전자 기기 등을 수납하는 케이스를 만들 수 있습니다.

---

■ Wall dashboard options

플랫 벽 (secondary flat) 및 플랜지 벽 (flange walls)에 공통적인 여러 대시보드 옵션을 사용할 수 있습니다.
벽 대시보드 옵션을 사용하여 판금 모델을 상세히 완료 합니다.
벽 대시보드에는 Shape, Offset, Relief, Bend Allowance, Bend/No Bend, Bend Radius, I/O Bend Dimension과 같은 옵션이 있습니다.

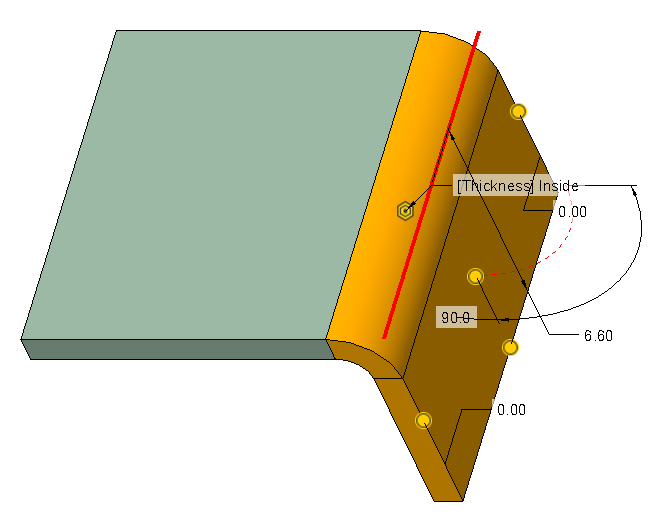

[ flat Wall ]



■ Flat Wall dashboard options

평면 벽에서 구부러진 단일 모서리 선택 하여 보조 벽을 생성합니다. 평면 아이콘을 사용하여 생성되는 기본 평면 벽과 달리 평면 아이콘을 사용하여 보조 플랫 벽 을 생성할 수 있습니다 . 기존 벽의 모서리를 참조한 다음 수정 가능한 미리 정의된 쉐이프(직사각형, 사다리꼴, L 또는 T) 또는 사용자 정의 스케치를 사용하여 벽을 작성합니다. 참조된 모서리에 부착된 열린 스케치를 사용하여 벽의 모양을 정의합니다. 부착물의 각도와 선택적 굽힘 반경을 지정할 수 있습니다.

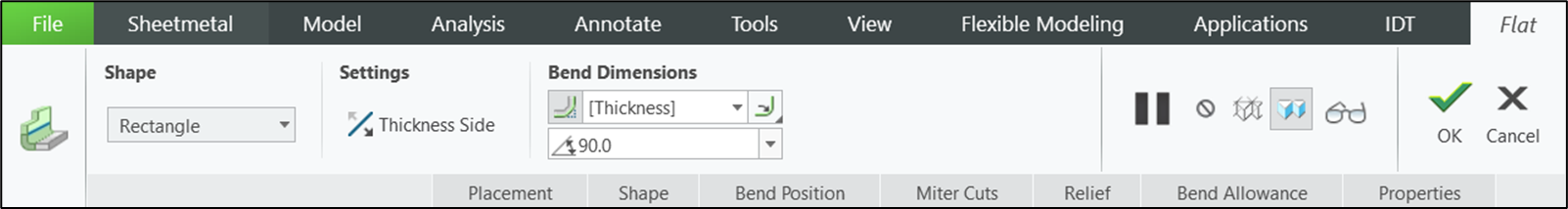

[ Flat 매뉴 ]

▷ Placement

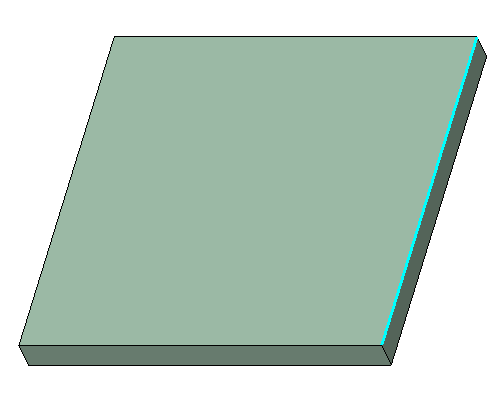

평면 벽의 단일 모서리 선택 합니다. 선택한 모서리 위치에 따라 Flat Wall의 방향이 달라 집니다

▷ Shape

평면 및 플랜지 벽에 미리 정의된 다양한 모양을 사용할 수 있습니다. 사용자가 수정 하여 사용 할수 있습니다.

Rectangle
Trapezoid

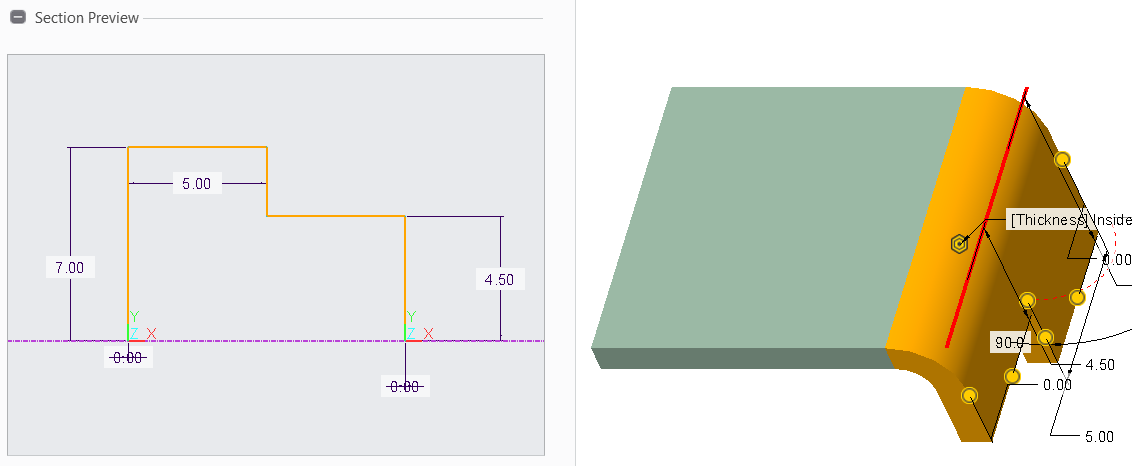

L
T

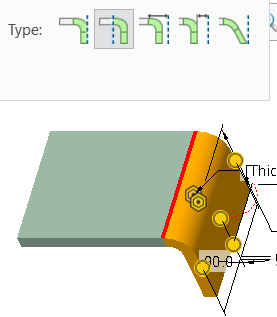

▷ Bend Position (밴드 위치)

판금 부품을 제작할 때 굽힘이 발생하는 정확한 위치를 지정하는 것을 의미합니다. 즉, 평면적인 판을 굽힐 때 굽힘이 시작되는 지점과 끝나는 지점을 설정하는 것입니다.

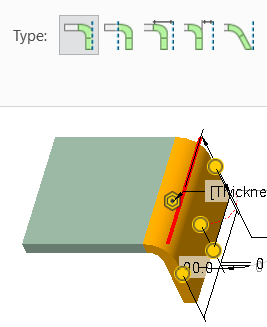

Profile on Edge
Bend Outside
Offset from Bend Start
Offset from Bend Apex
Constrained



▷ Relief

판금에서 절곡부 릴리프는 계획된 절곡부의 측면을 따라 절단된 절개부입니다. 벤드 릴리프 길이와 너비는 프로젝트
마다 다르지만 모두 벤딩 프로세스 중 찢어짐과 부품 변형을 방지한다는 공통 목표를 공유합니다.
SMT_DFLT_BEND_REL_TYPE으로 기본 형상을 정의 할수 있습니다

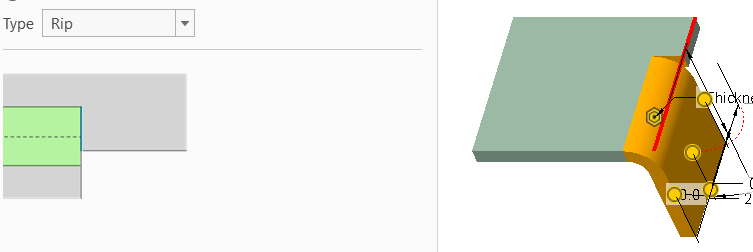

Rip
Stretch
Rectangular
Obround



Model의 Parameter . . .



판금 설계 규칙 -  Relief . . .

판금 설계 란





Guide to Designing Bend Reliefs



▷ Corner Treatment

인접한 벽 세그먼트 쌍의 모서리 립 유형과 치수를 지정합니다.이접하는 Flat, Flange Wall의 내부 라운드 값을 동일하게 하십시요

Create with Seam (이음새 만들기) > Open

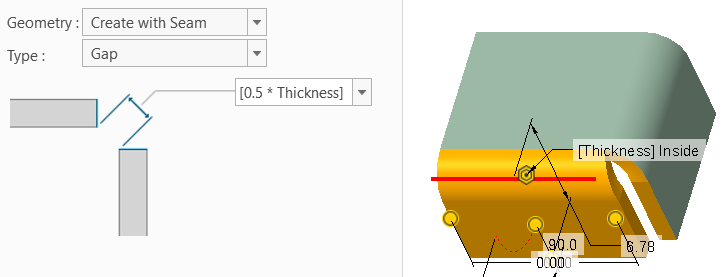

Create with Seam (이음새 만들기) > Gap

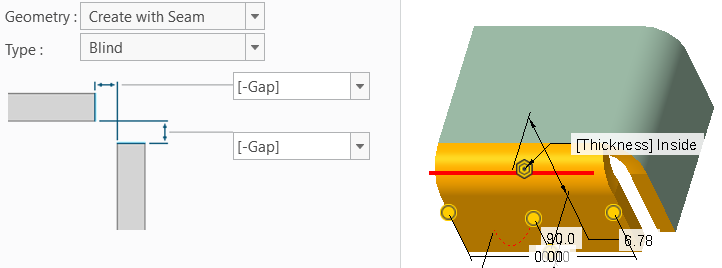

Create with Seam (이음새 만들기) > Blind
Create with Seam (이음새 만들기) > Overlap Flip으로 방향을 전환 할수 있습니다. Add Gap 기능과 함께 사용 됩니다.



▷ Miter Cuts

겹치는 형상이 있는 한 쌍의 벽 세그먼트 사이에 마이터 컷을 추가합니다.
