SheetMetal - Flat Wall #1

□ 부착된 평면 벽 ( Attached Flat  Walls)

Creo Parametric 릴리스 6.0부터 부착된 평면 벽을 생성하면 인접한 벽이 자동으로 감지됩니다. 코너 이음매와 릴리프가 가능한 경우 인접한 벽에 적용될 수 있습니다. 코너 처리 및 릴리프 탭에서 사용할 수 있는 옵션을 사용하여 생성된 형상을 변경할 수 있습니다. 이 기능은 Creo Parametric 릴리스 6.0 이전 버전에서 생성된 평면 벽에는 사용할 수 없습니다.

▷ 코너 처리 란?



▷ 릴리프 탭

제조 중 불필요한 소재 변형을 방지하기 위해 필요합니다. 굽힘 릴리프의 유형과 치수는 설계에 따라 크게 달라지며 자유롭게 선택할 수 있습니다.

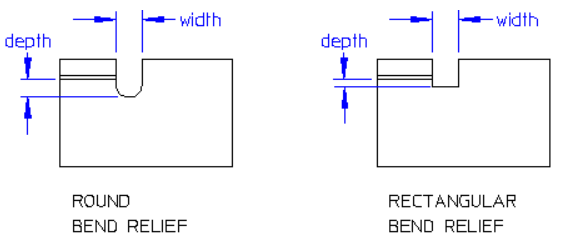

아래 그림은 치수의 너비와 깊이가 다양한 릴리프 유형과 어떻게 관련되는지를 보여줍니다.

부착된 평면 벽은 첫 번째 벽에 종속됩니다. 선형 부착 가장자리를 가진 평면 모양을 가지고 있습니다. 부착된 평면 벽에는 평면 섹션으로 돌출된 열린 루프 스케치가 필요합니다. Creo Parametric 8.0부터 동시에 여러 평면 벽을 생성할 수 있습니다. 같은 피처에서 생성된 모든 벽은 같은 모양을 가집니다. 다음 방법 중 하나를 사용하여 설계에 부착된 평면 벽 모양을 생성할 수 있습니다.

* 표준 평면 모양 중 하나를 선택합니다.
* 사용자 정의 평면 모양을 스케치합니다.
* 미리 정의된 평면 벽 모양을 가져옵니다.

▷ Corner Treatment

벽 단면 처리는 두 개의 직선이 아닌 벽 단면이 만나는 지점의 형태를 정의하는 방법입니다. Flat 또는 Flange 도구의 모서리 처리 탭을 사용하거나, 모서리 절단 도구를 사용하여 비직선 벽 단면의 교차점에 모서리 처리를 적용할 수 있습니다. 특성 생성 중에 이음 설정을 정의하거나, 시트 금속 매개변수를 사용하여 미리 정의하거나, 시트 금속 설정 대화 상자의 이음 영역에서 미리 정의할 수 있습니다.

평면 벽의 경우 모서리의 형상을 생성하는 방법을 정의할 수 있습니다.

• 이음 생성: 모서리 이음을 사용하여 모서리를 생성합니다.
• 이음 없이 생성: 모서리 이음을 사용하지 않고 모서리를 생성합니다.
• 생성하지 않음: 모서리 형상을 생성하지 않습니다.



자세한 옵션은 PTC 메뉴얼을 참고 하십시요



PTC Help Center



---

▷ Flat Wall 만들기



▷ Multi-Flat Wall



---

▷ 릴리프 에제

최소 판금 두께 만큼 "Offet" 해야 합니다. 반드시 "-"값으로 입력 합니다.

아래 그림은 두께 "1" 만큼 "-1"값으로  "Offet" 하고 "사각형 릴리플"를 추가 하였습니다. "Mirror" 기능을 사용하여, 대칭 복사를 할수 있습니다.
