2-1. WTPart 파일 생성 방법 소개

▣ WTPart 파일 생성하기

Windchill의 부품은 제품을 구성하는 데 사용되는 물리적 항목의 논리적 데이터베이스 표현입니다. WTPart는 실제 콘텐츠를 포함하지 않고, 메타데이터(속성)와 CAD 문서나 다른 객체와의 관계를 관리하는 역할을 합니다. 생성 방식은 조직의 워크플로우와 설정(CAD 중심, 부품 중심 등)에 따라 달라질 수 있습니다. Windchill PDMLink에서 WTPart 파일을 생성하는 방법은 여러 가지가 있습니다.

1. UI를 통한 수동 생성:

• Windchill PDMLink에 로그인 후, 제품(Product) 또는 라이브러리(Library) 컨텍스트로 이동합니다.

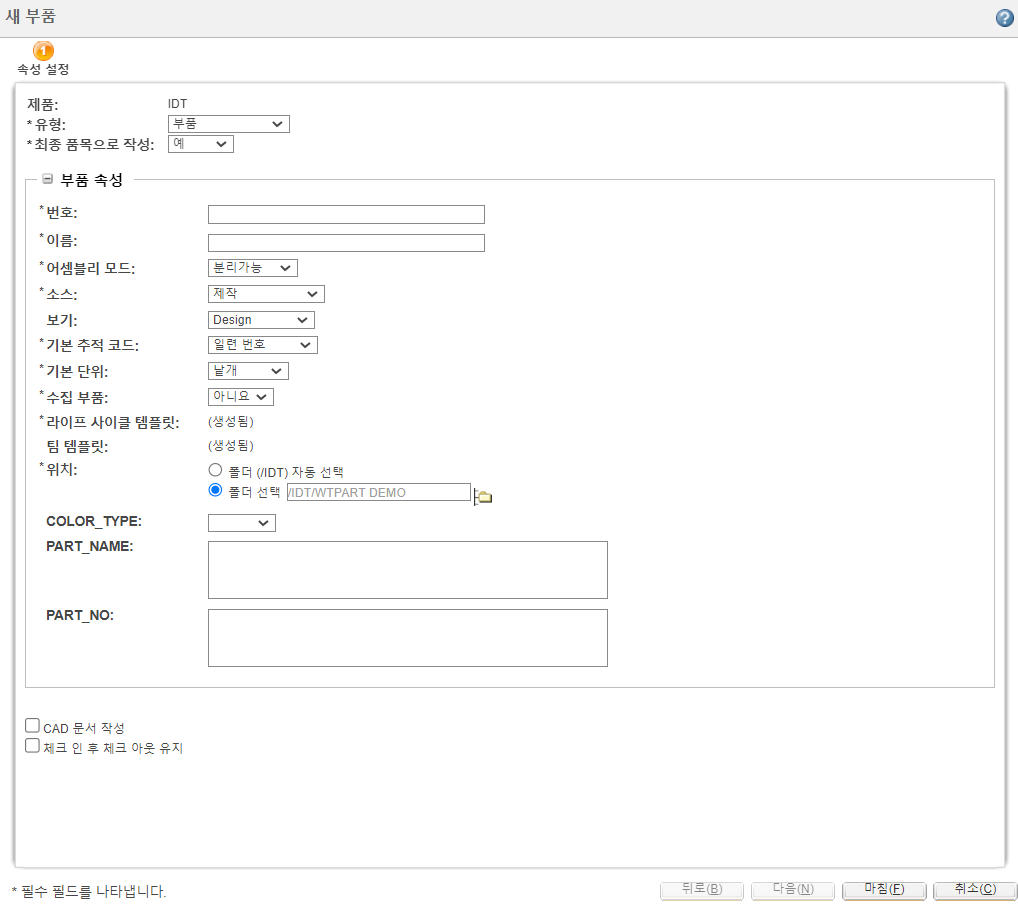

• "새 부품(New Part)" 또는 "부품 생성(Create Part)" 액션을 선택합니다.
• 필수 필드(예: 부품 이름, 번호 등)를 입력합니다. 번호는 자동 생성 설정(Object Initialization Rule, OIR)이 되어 있다면 자동으로 생성됩니다.
• 속성(예: 소재, 단위 등)을 입력하고 저장합니다.

2. CAD 연계 생성 (CAD-Centric 방식):

• CAD 소프트웨어(예: Creo)에서 모델을 생성한 후 Windchill에 체크인합니다.
• 체크인 시 "자동 연계(Auto Associate)" 옵션을 활성화하면 CAD 문서(EPMDocument)에 연결된 WTPart가 자동으로 생성됩니다.
• Windchill 설정에서 자동 생성을 비활성화하려면 관련 설정을 변경해야 합니다.

3. WTPartCreator 도구를 사용한 대량 생성:

• Windchill 셸에서 WT_Home/codebase>windchill com.ptc.windchill.pdmlink.proimigration.server.WTPartCreator 명령어를 실행합니다.
• 메뉴에서 옵션을 선택하여 CAD 문서를 검색하고, WTPart를 생성하며, 링크를 설정할 수 있습니다.
• part_creation.xml 파일을 통해 생성 조건(예: CAD 문서 유형, 이름, 폴더 위치 등)을 필터링할 수 있습니다.

4. Excel 파일을 통한 가져오기:

• WTPart 정보를 Excel 파일에 작성합니다(예: 이름, 번호, BOM 구조 등).
• Windchill의 가져오기 기능(Import from Spreadsheet)을 사용하여 WTPart를 일괄 생성합니다.
• 자동 번호 생성(OIR)이 설정되어 있다면 번호와 이름을 자동으로 생성할 수 있습니다.

5. API를 통한 생성:

• Java API를 사용하여 WTPart를 프로그래밍 방식으로 생성할 수 있습니다. 예를 들어, WTPart 객체를 생성하고 PersistenceHelper.manager.save()로 저장합니다.
• CAD 문서와의 링크를 설정하려면 WTPartDescribeLink를 사용합니다.
