BOM Drawing Table 만들기 #4

■ BOM Table 속성을 사용하여 BOM Table의 내용 제어

반복 영역에 나열되는 정보를 제어할 수 있는 것이 종종 필요합니다. 경우에 따라 최상위 수준 어셈블리와 관련된 모델 정보만 표시해야 하는 반면, 어셈블리의 모든 수준에 대한 모델 정보를 표시해야 하는 경우도 있습니다.
이러한 시나리오는 모두 BOM Table의 반복 영역의 특성을 조작하여 달성할 수 있습니다.

BOM Table에 최상위 어셈블리를 정확하게 설명하려면, BOM의 정보를 여러 가지 방법으로 표시해야 합니다.

BOM Table 표시 예시 입니다.
1. 최상위 어셈블리에만 있는 구성 요소 목록(수량 포함). - "Level 1"만 표시 합니다
2. 모든 구성 요소, 최상위 및 하위 어셈블리(수량 포함) 목록. - "모든 "Level"을 표시합니다
3. 조립 순서에 따른 모든 구성 요소 목록. - Creo 모델 tree 구조로 표시 합니다

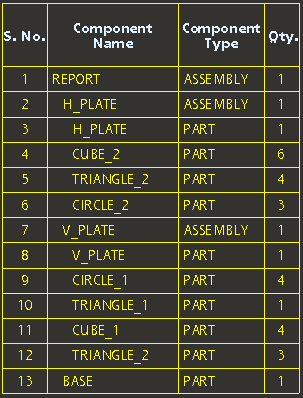

4. 레벨별 모든 구성 요소 목록(수량 포함). - 들여쓰기 (Indentation)로 부품들을 나열 합니다.

[Table > Repeat Region > Indentation]

5. 여러 반복 영역이 동일한 테이블에서 사용된 다음 함께 '병합'되는 관련 없는 어셈블리의 구성 요소 목록.
- 구매품의 경우 (어셈블 구조) BOM Table에 표시된 하위 부품들은 표시 하지 않습니다.  개별 항목을 선택하여 반복적으로(어셈블리 내에서 항목 표시) 또는 플랫(어셈블리 내에서 항목을 표시하지 않음)으로 만들 수 있습니다.
개별적으로 설정한 항목은 영역의 기본 속성을 플랫 에서 재귀 로 또는 그 반대로 변경하더라도 해당 설정을 기억합니다 .

---

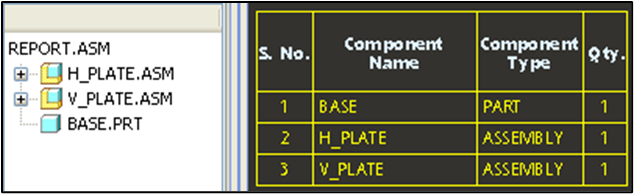

1. 최상위 어셈블리에만 있는 구성 요소 목록(수량 포함)

최상위 어셈블리에서만 컴포넌트 목록을 생성하려면 반복 영역의 속성을 No Duplicates and  Flat 으로 설정해야
합니다 . 반복 영역 속성을 수정하려면 테이블 > 반복 영역 > 속성을​​클릭 하고 반복 영역을 선택합니다.
원하는 속성(이 예에서는 No Duplicates 및 Flat ) 을 클릭합니다 .

1) No Duplicates
   각 부품 또는 하위 어셈블리가 BOM Table에 한 번만 나열되도록 하고,  BOM Table의 매개변수 rpt.qty가 테이블에서
   사용될 때 각 구성요소의 수량도 표시합니다.
   이 속성을 설정하면 구성요소가 구성요소 이름의 알파벳순으로 나열됩니다.
2) Flat
    반복 영역이 컴포넌트 이름에 대한 최상위 어셈블리만 검색하도록 합니다.

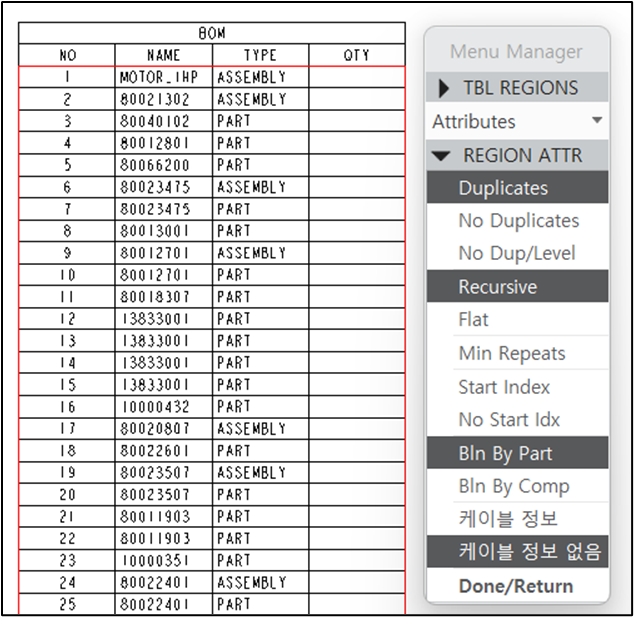

▶ Duplicate > Recursive > Bln By Part > 케이블 정보 없음 선택

Duplicate   : 중복 파일 표시 없이 모든 부품을 표시 합니다.
Recursive  : 어셈블에 포함된 모든 부품도 표시 됩니다.

▶ No Duplicate > Flat > Bln By Part > 케이블 정보 없음 선택

---

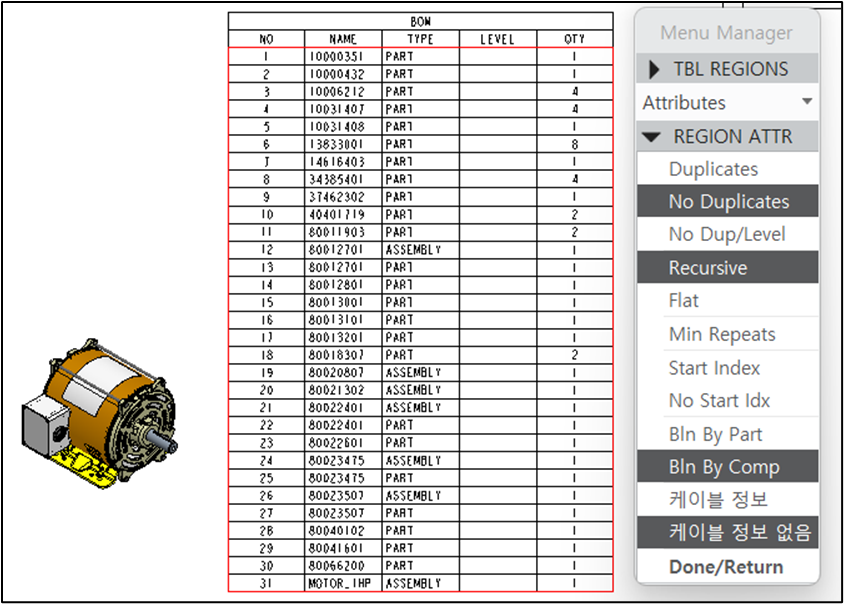

2. 모든 구성 요소, 최상위 및 하위 어셈블리(수량 포함) 목록. - "모든 "Level"을 표시합니다

최상위 어셈블리 및 하위 어셈블리의 모든 컴포넌트 목록을 생성하려면, 반복 영역의 속성을
No Duplicates and Recursive(재귀) 로 설정해야 합니다 .
재귀(Recursive)는 반복 영역이 부품 이름에 대한 조립품의 모든 수준(최상위 및 하위 조립품)을 검색하도록 합니다.
수량은 표시하지 않습니다.





---

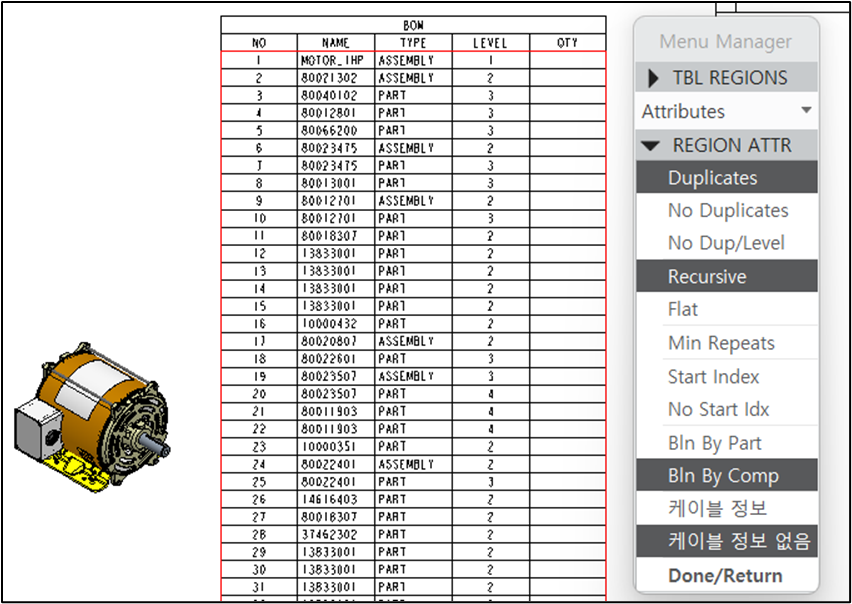

3. 조립 순서에 따른 모든 구성 요소 목록

어셈블리 순서대로 구성요소 목록을 생성하려면 반복 영역의 속성을 중복 (Duplicates) 로 설정해야 합니다 .

중복으로 인해 어셈블리에서 사용될 때마다 컴포넌트가 나열됩니다. 플랫 또는 재귀(Recursive)를 사용하여
각각 최상위 수준 어셈블리만 또는 모든 수준의 어셈블리에 대한 정보를 표시합니다.
매개변수 rpt.qty가 테이블에서 사용되는 경우 구성요소의 모든 인스턴스가 행당 한 번씩 나열되기 때문에
이 열은 비어 있는 것으로 나타납니다.

---

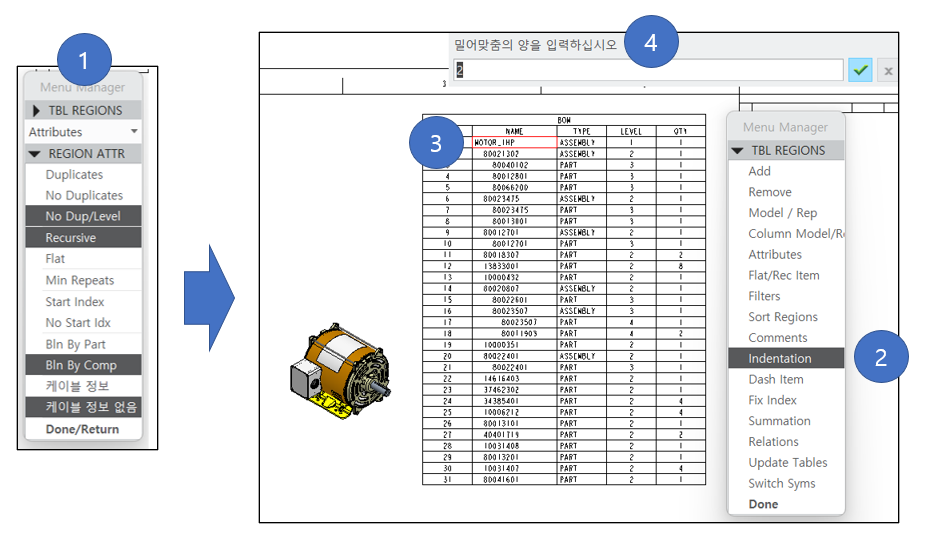

4. 레벨별 모든 구성 요소 목록(수량 포함). - 들여쓰기 (Indentation)로 부품들을 나열 합니다.

No Dup/Level을 사용하면 각 구성 요소가 테이블의 수준당 한 번만 나열됩니다.
예를 들어 부품이 두 개의 다른 하위 어셈블리에서 사용되는 경우 테이블에 두 번 나열됩니다.
부품이 동일한 서브어셈블리에서 두 번 사용되면 테이블에서 수량이 "2 " 한 행으로 나타납니다.
