Annotate #2 - Combination States

by ToolBOX01 2023. 3. 22.
반응형

View Manager 기능을 사용하여 색상, 단면, Layer 상태 등을 목록으로 관리 할수 있습니다.
이러한 목록은 설계 프로세스를 반영한 이름으로 목록을 만들수 있습니다. 아래 내용은 만들수 있는 방법 입니다.
목록의 이름은 규칙적인 내용을 만들어 사용 합니다. 이러한 목록들은 목록 그룹 리스트로 만들어 사용 합니다.

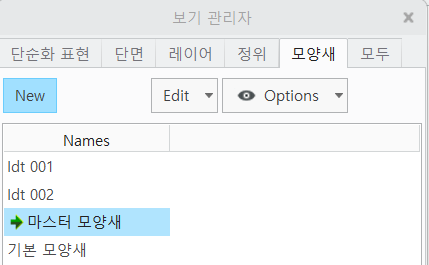

■ Appearance States

색상을 관리 합니다. 설계 디자인 리뷰 또는 제품 사용자 메뉴등에 활용 할수 있습니다

[ 모델에 적용된 색상을 관리 ]

>> 동영상

[ Appearance States ]

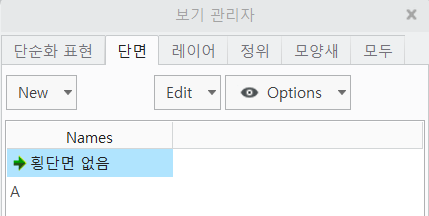

■ Section States

Creo 모델에서 Section을 만들면 . Section States에 자동으로 표시 됩니다. Section은 2D 및 3D(Zone)을 이용하여 만들수 있습니다. 필요에 따라 "해칭"을 표시 할수 있습니다.

[ Section 관리 ]





■ Layers States

Layer 상태를 목록으로 만들어 관리 합니다. 어셈블 모드에서는 '부품"을 Layer로 감출수 있습니다. 목록으로 관리 합니다.





■ Orient States

모델 뷰의 방향을 목록으로 관리 합니다





■ Simp Rep States

part 모드, 어셈블 모드에서 만든 "단순화 표현"들은 목록으로 관리 합니다. Rule을 만들어 관리 할수 있습니다

>> Using Rules to Manage Simplified Reps



■ Style States

 가시성 관리의 일부로 어셈블리에서 스타일 상태를 생성하고 저장하는 방법을 보여줍니다. 스타일 상태를 사용하면 음영 처리, 투명, 은선, 은선 없음 및 와이어프레임과 같은 다양한 보기 상태를 다른 구성 요소에 적용할 수 있으므로 어셈블리 작업이 더 쉬워집니다. 목록으로 관리 합니다.






■ Combination States

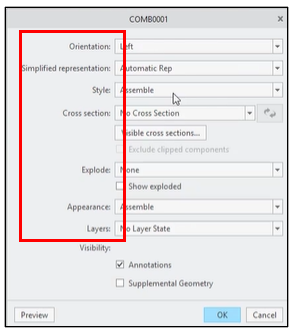

여러 색상, 스타일, 방향 목록들을 조합하여 "Combination" 목록을 만듭니다

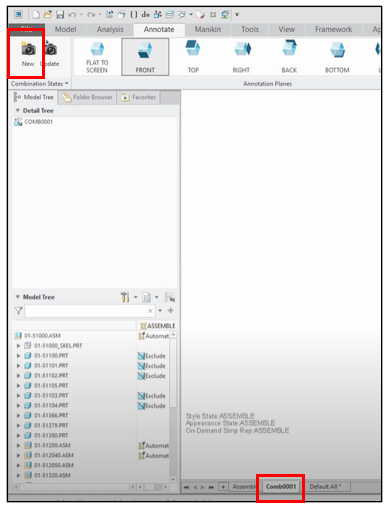

Annotation > New 버튼을 클릭하면 새로운 "Combination"을 만들수 있습니다. "Combination" 탭의 이름을 모든 설계자가 공통으로 사용 할수 있도록 규칙이 있어야 합니다. 설계 디자인 리뷰 항목과 연계 하여 이름을 정의해 보십시요.





"Combination"들은 도면에 사용 할수 있고, 뷰어에 사용 할수 있습니다.
