Feature ID 및 Feature 이름 검색 프로그램 # 1/3

Feature ID and Feature Name Search Program

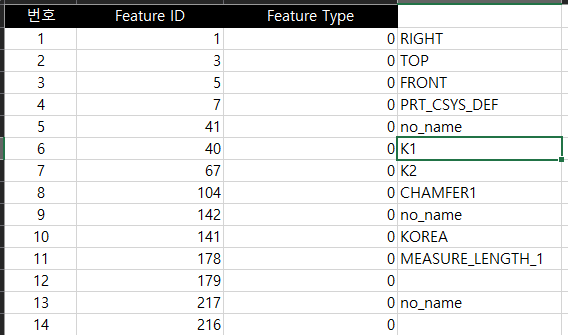

모델	프로그램 실행

왼쪽 모델 Tree는 Feature를 추가 하면 자동적으로 Feature 이름이 제공 됩니다. Feature의 이름에 공란이 있습니다. "extrude 1", "Round 1" ... PTC에서 제공 하는 API로는 인식이 불가능 합니다.  ipfcmodelItem.GetName 함수를 이용

하여 Feature 이름을 리턴 받습니다. 하지만 "extrude 1", "Round 1"등은  "no_name"으로 표시 됩니다.

사용자가 정의한 Feature 이름은 공란을 넣을수 없습니다.



Feature 타입 이름 표시 기능 사이트

VB API Fundamentals -- VBA 예제 (2) part 파일 Feature LIST





Source code

Sub feature_id()
    Dim asynconn As New pfcls.CCpfcAsyncConnection
    Dim conn As pfcls.IpfcAsyncConnection
    Set conn = asynconn.Connect("", "", ".", 5)
    Dim session As pfcls.IpfcBaseSession
    Set session = conn.session
    Dim oModel As pfcls.IpfcModel
    Set oModel = session.CurrentModel

    Dim oModelowner As IpfcModelItemOwner
    Set oModelowner = session.CurrentModel
    Dim oModelitems As IpfcModelItems
    Set oModelitems = oModelowner.ListItems(EpfcModelItemType.EpfcITEM_FEATURE)
    Dim oModelitem As IpfcModelItem
    Dim oFeatureid As Long
    Dim i As Integer

    For i = 0 To oModelitems.Count - 1
        Set oModelitem = oModelitems.Item(i)
        oFeatureid = oModelitem.ID
        Cells(i + 5, 1) = i + 1
        Cells(i + 5, 2) = oFeatureid
        Cells(i + 5, 3) = oModelitem.Type
        Cells(i + 5, 4) = oModelitem.GetName
    Next i
   'Disconnect with Creo
    conn.Disconnect (2)

End Sub



Feature_id.xlsm

0.02MB





Using the for each syntax

Sub feature_nameList()
    Dim asynconn As New pfcls.CCpfcAsyncConnection
    Dim conn As pfcls.IpfcAsyncConnection
    Set conn = asynconn.Connect("", "", ".", 5)
    Dim session As pfcls.IpfcBaseSession
    Set session = conn.session
    Dim oModel As pfcls.IpfcModel
    Set oModel = session.CurrentModel


    Dim oSolid As IpfcSolid
    Set oSolid = oModel
    Dim features As IpfcFeatures
    Set features = oSolid.ListFeaturesByType(False, EpfcFeatureType.EpfcFeatureType_nil)

    Dim feature As IpfcFeature
    Dim oModelItem As IpfcModelItem
    Dim i As Integer

    For Each feature In features
        Set oModelItem = feature
        Cells(i + 5, 1) = i + 1
        Cells(i + 5, 2) = oModelItem.ID
        Cells(i + 5, 3) = oModelItem.GetName
        Cells(i + 5, 4) = oModelItem.Type
        i = i + 1
    Next


   'Disconnect with Creo
    conn.Disconnect (2)

End Sub
