Spur Gear Template vba는 설계자가 미리 모델을 만들어 놓을 3D 형상을 새로운 파일 이름으로 저장 하고,
Paramter 및 Dimenesion을 변경 하여 새로운 Spur Gear를 만듭니다.
첨부된 "Spur Gear Template" 모델을 편집하여, "보스". "리브", "구멍"을 추가하여 자신에게 맞는 3D Template 모델을 만들어 사용 하십시요.
첨부된 엑셀 VBA는 사용자 사용 오류를 100% 담지 못했습니다. 동일한 파일 이름이 Session에 있으면 안됩니다. 첨부된 엑셀 VBA를 참고하여 더블 기어를 만들어 보세요. 헬리컬 기어를 첨부된 모델 과 엑셀 VBA를 변형 하여 새로운 프로그램을 만들어 보십시요
사용중 문의 사항 있으면 메일 주십시요 lionkk@idt21c.com
행운을 빕니다 ^_^
■ Template Model Download

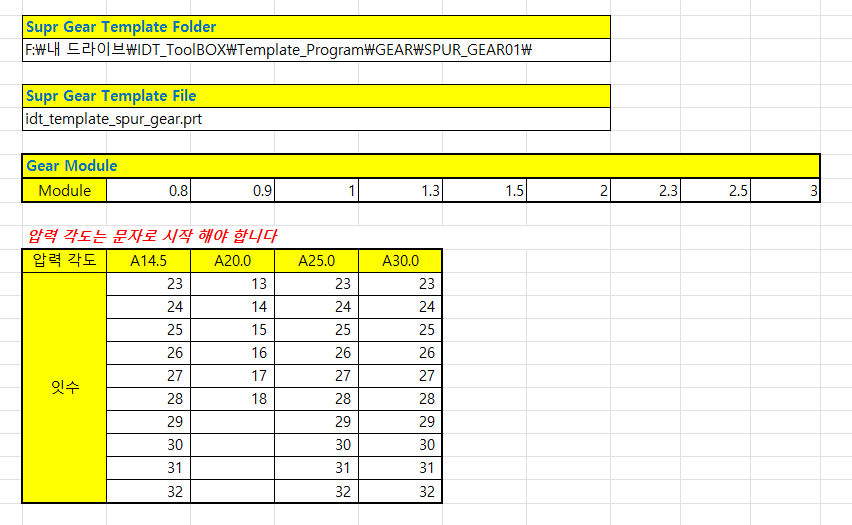

■ Template 구성 Sheet
- Template 파일이 저장된 폴더를 정의 합니다
- Template 파일 이름을 정의 합니다.
- Gear의 모듈 값을 정의 합니다
- Gear 압력 각도 값에 따라 잇수를 정의 합니다

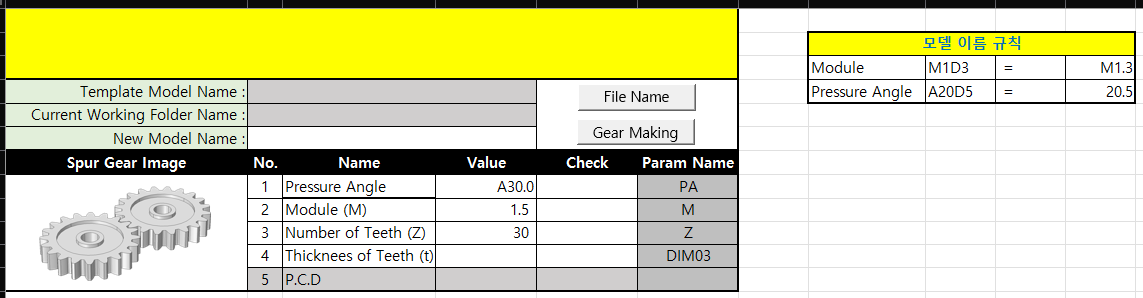

■ Template 프로그램 화면
- 회색 바탕의 Cell은 입력이 불가능 합니다. 프로그램에서 자동으로 표시 합니다
1 단계] 작업 폴더를 선택
- Creo에서 작업 폴더를 선택 합니다.
- Spur Gear 파일이 저장 되는 위치 입니다
2 단계] 입력 하기
- 압력 각도를 선택 합니다
- 모듈을 선택 합니다
- Gear 잇수를 선택 합니다
- 이빨 두게를 입력 합니다

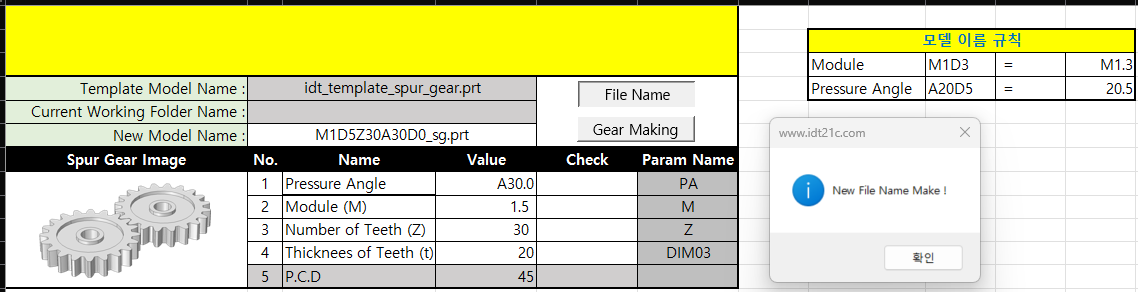

3 단계 ] "File Name" 버튼 을 클릭 합니다
- New Model Name이 자동으로 생성 됩니다

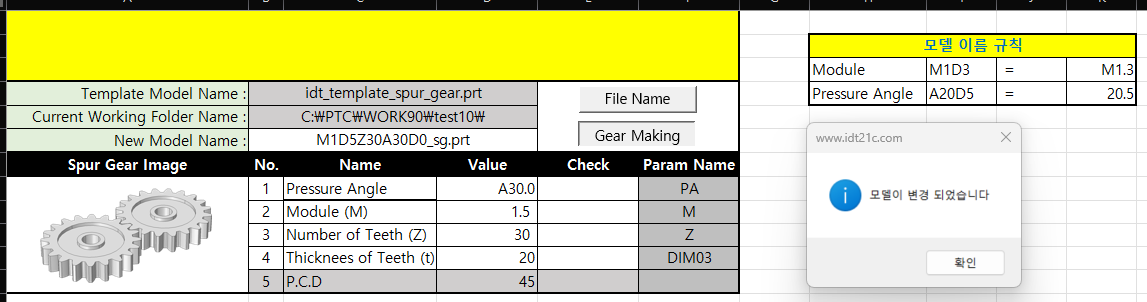

4 단계] Gear Making을 선택 합니다
- 새로운 모델을 만들수 있습니다.
■ Template 프로그램 사용 동영상

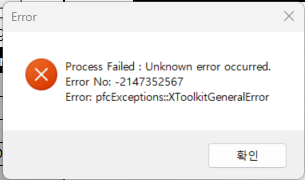

주의] 동일한 파일 이름이 작업 공간 또는 Session에 있으면 스크립트 오류가 발생 합니다.
■ VBA Download
■ 참고 자료
Spur 기어 #1
Spur Gear는 Involute curve를 이용하여 모델링(설계)을 합니다. 변수로는 아래와 같습니다 1) M (모듈) 이끝 높이 : 이끝원에서 피치원 사이 거리 2) Z (잇수) 3) PA (압력 각도) 4) GW(기어 폭) ■ Spur Gear 용어
tool-2020.tistory.com
Spur 기어 #2
Template 모델이 완성되면 사용자 화면을 디자인 해야 합니다. 모듈 값 및 잇수는 범위 설정을 해야 합니다. 또한 압력 값도 범위를 설정 해야 합니다. 범위 설정은 엑셀의 유효성 검사 기능을 이용
tool-2020.tistory.com
