Sheetmetal - Bend 각도 값을 변경 하기

• 두께 : 025
• 내부 라운드 : 0.05
• 사이즈 :  4 * 6 * 6

밀어내기로 3D형상을 만들면 치수 값을 변경하여 Unbend 할 수 없습니다.  전체 또는 일부를 180도  Unbend 만 가능 합니다.

3D 형상	전개 형상

각도 값으로 Unbend를 하려면 스케치 커브에 각도 값을 추가 해야 합니다. CREO에서 Unbend 기능은 기준면을 기준으로 180도 또는 90만 제공 합니다. 다음은 스케치 모드에서 각도 값을 추가 하고, bend  값을 변경 한것 입니다.

문제점은 각도가 180이면 bend에 추가된 라운드 Feature가 오류가 있습니다.

스케치 변경	각도 변경



위 각도 180 입력 문제를 해결 하기 위해서는 Flat 기능을 사용 합니다. 다음과 같은 순서로 모델링을 합니다.

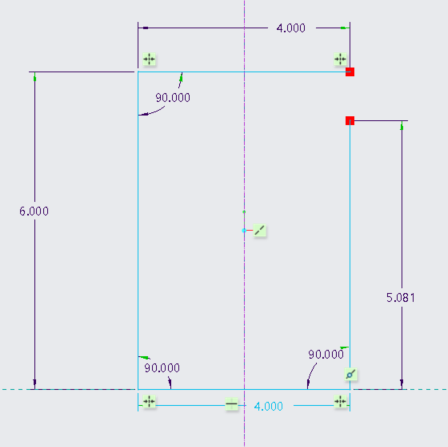

1. 가이드 커브 만들기 (사이즈 정의)

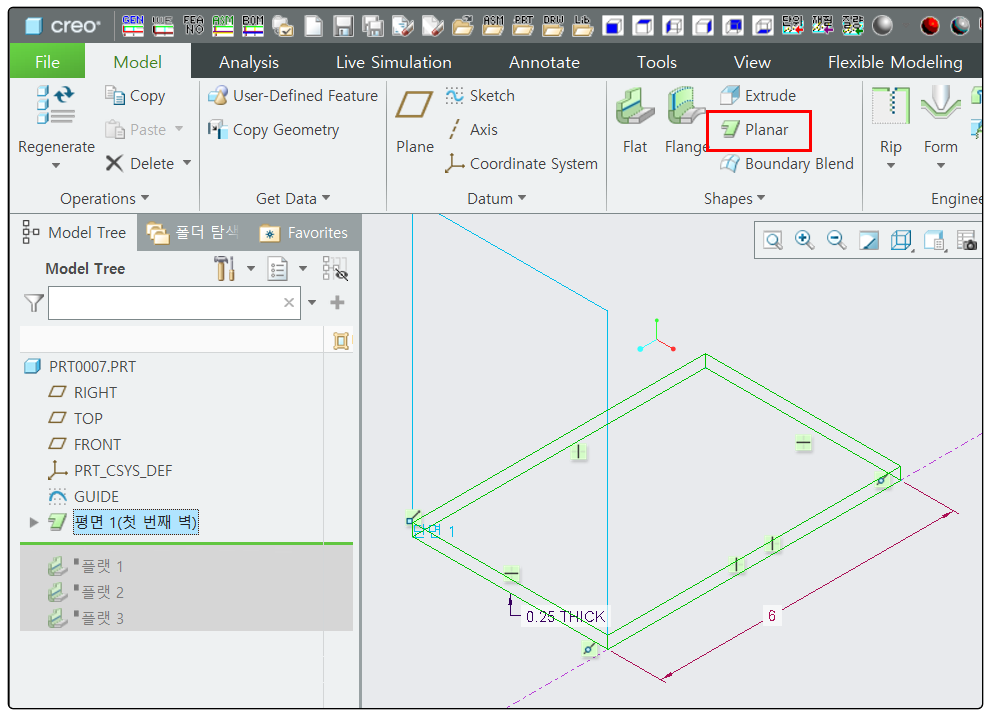

2. 기본 평면 만들기

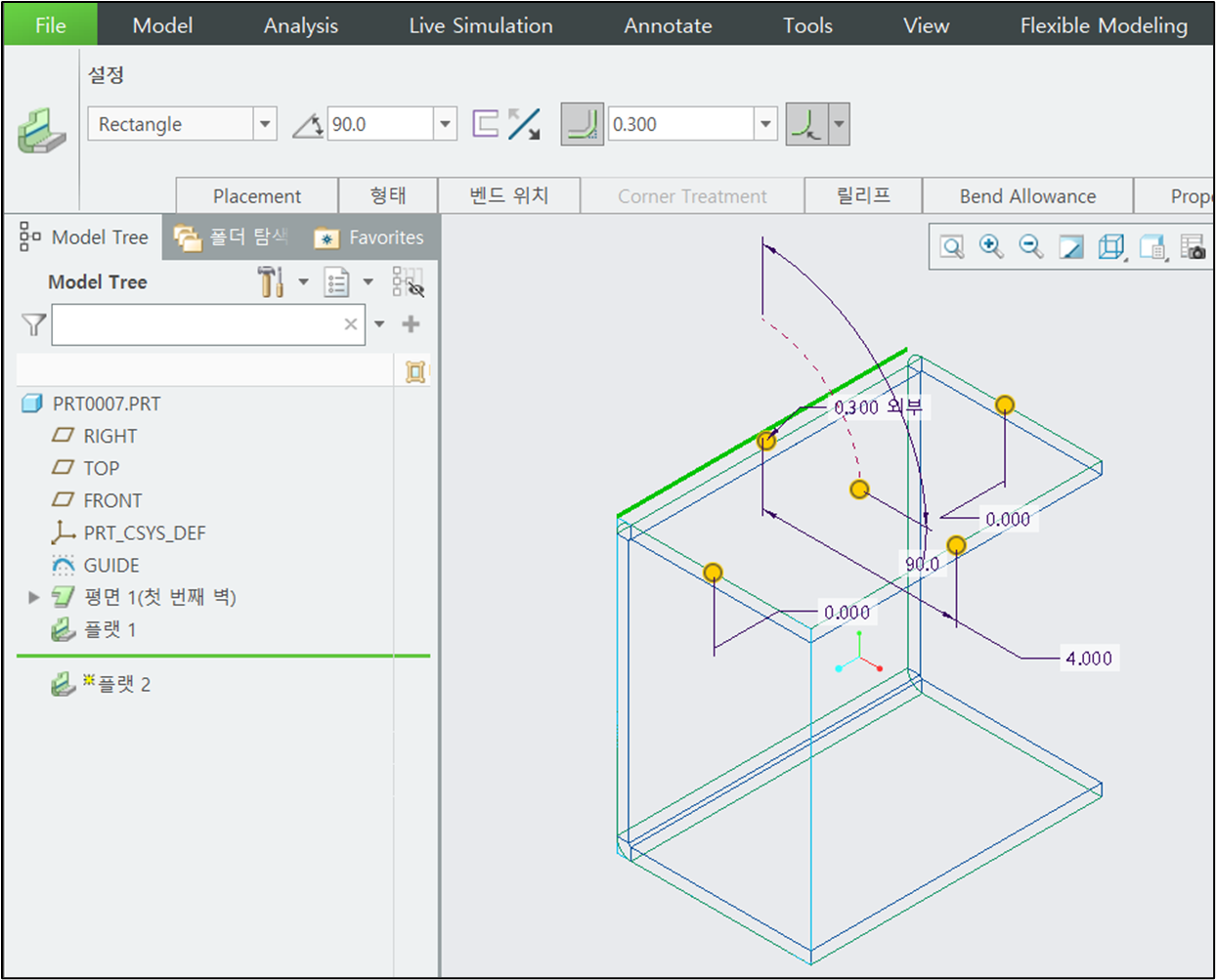

3. Flat 벽 만들기 - 각도 값 변경 가능





4. Flat 벽 만들기 - 각도 값 변경 가능



5. Flat 벽 만들기 - 각도 값 변경 가능





6. 기본 평면 값 변경 하기 (6 -> 8)





CREO 6.0 SAMPLE 파일

sheetmetal_bend01.prt.1

0.17MB
