■ TMU 파일 정보
DEX 파일을 저장하면 TMU 파일로 저장됩니다. 나중에 TMU 파일을 열고 설계 변경 사항을 계속 탐색할 수 있습니다. TMU 파일을 CAD 객체로 Windchill에 업로드하고 Windchill에서 TMU 파일을 기본 객체로 관리할 수 있습니다.
TMU 파일은 암호화되고 압축되므로 설계 탐색의 CREO 데이터가 원래 설계와 의도치 않게 섞이는 일이 방지됩니다.
기본적으로 파일 크기를 작게 유지하기 위해 이 파일에는 원래 모델에 대한 포인터와 수정된 모델만 저장됩니다.
CREO 파일이 없어도 *.TMU 파일이 있으면 체크 포인트와 저장된 모델을 Open 할수 있습니다.
■ DEX 주요 메뉴

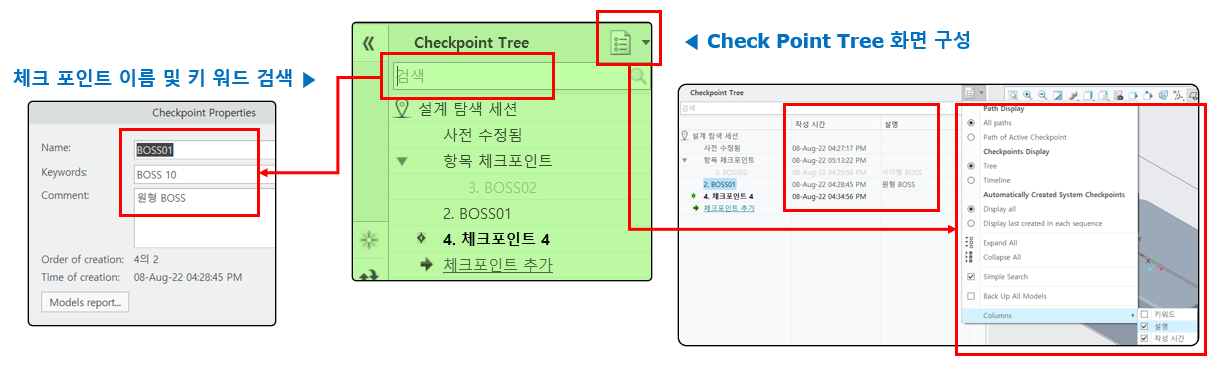

1. 체크 포인트 이름 및 키워드 검색, Check Point Tree 구성
2. DEX 기능을 시작 합니다
- File > Manage Session > Design Exploration > Start를 실행 합니다.
- Name : DEX 세션 이름을 정의 합니다. *.tmu 이름으로 사용 합니다. 특수 문자 및 공간을 이름에 넣지 않습니다
- Descriptions : DEX 파일의 설명을 정의 합니다
DEX Name 과 Descriptions을 입력 하면 DEX를 실행 할수 있고, Creo 메인 화면에 표시 됩니다.
3. 체크 포인트 추가
- 체크포인트는 설계 프로세스의 단계를 나타냅니다. 각 체크포인트는 활성 체크포인트의 모델에 대한 증분 변경 사을 캡처합니다. 새 체크포인트는 항상 순차적으로 추가됩니다. 새 체크포인트를 추가하면 고유 ID와 기본 속성이 할당됩니다. 언제든지 체크포인트의 속성을 수정할 수 있습니다. 체크포인트로 돌아가면 열려 있는 모든 모델이 활성 체크포인트의 버전으로 세션에서 대체됩니다. 설계 탐색 세션에서 모델에 대한 모든 변경 사항은 체크포인트에 저장됩니다. 모든 유형의 저장 (SAVE) 명령을 사용하면 새 체크포인트가 추가됩니다.
체크 포인트는 Creo 세션을 사진을 찍듯이 저장 합니다. 체크 포인트는 "트리"와 "분기"라는 개념이 있습니다.

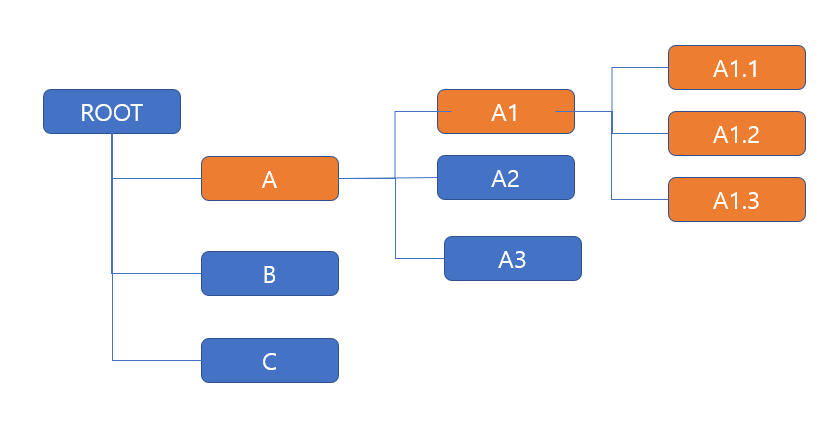

"A", "B", "C"는 트리 입니다. 체크 포인트 추가 또는 FILE > SAVE를 사용 합니다. 분기는 "A"가 Root이고, "A1", "A2", "A3" 입니다.
1) FILE > SAVE

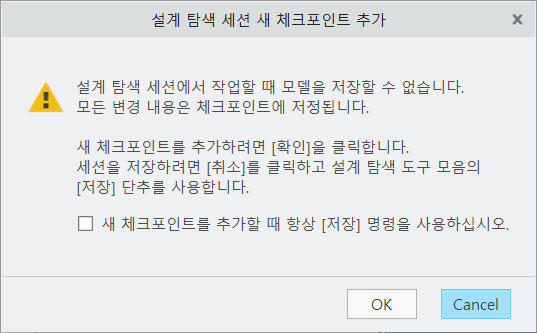

새로운 "트리"를 생성 합니다. 새 체크 포인트 추가 메세지가 표시 됩니다. "OK"를 클릭 하여 새로운 체크 포인트를 추가 합니다.

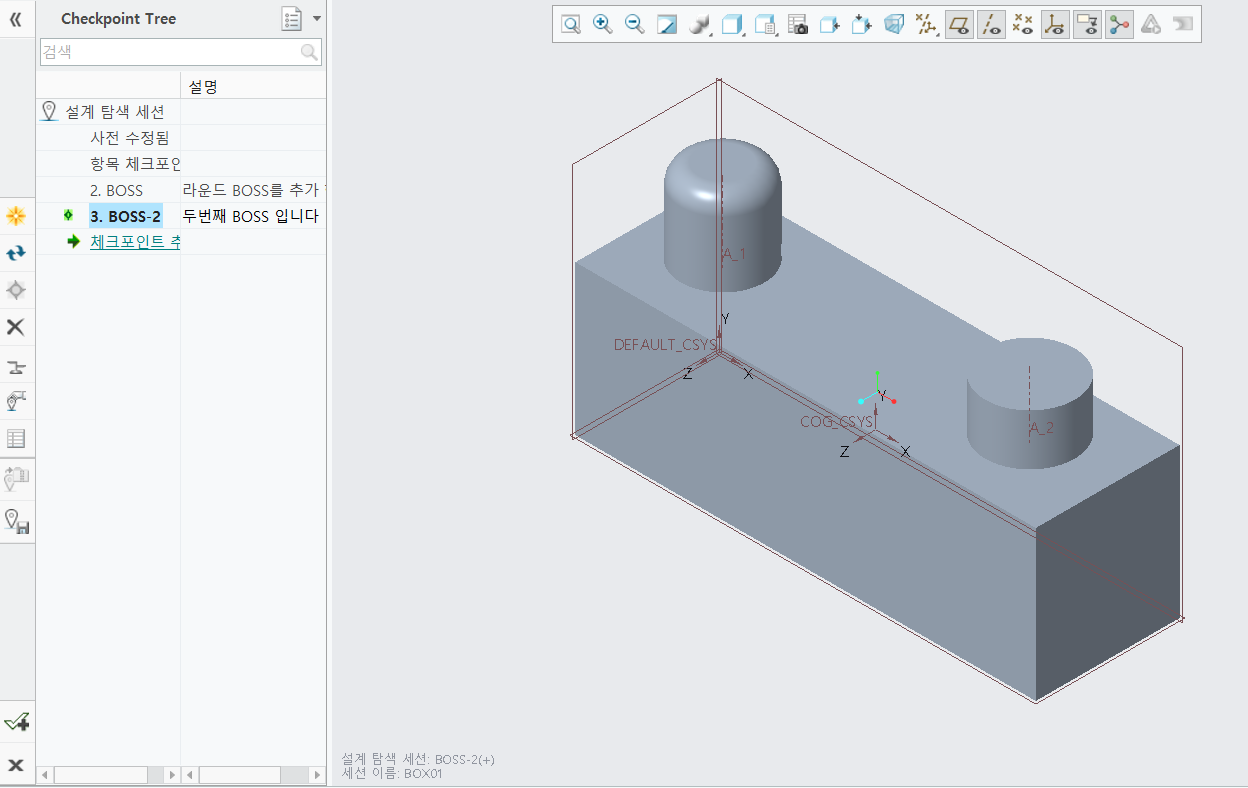

체크 포인트가 추가된 CREO 화면 입니다. 현재 CREO 메인 화면이 어떤 체크 포인트 선택 되었는지 확인 할 수 있습니다.
2) 새 체크 포인트 추가

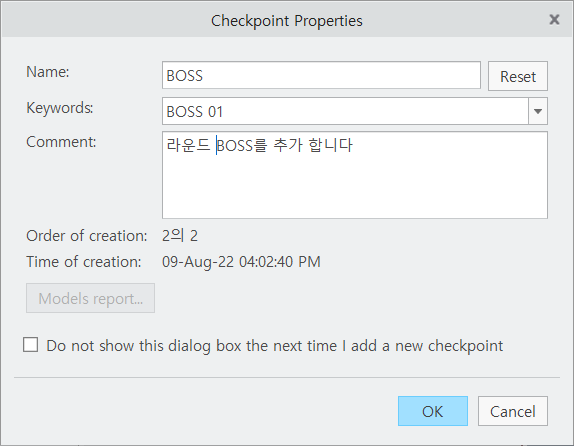

새로운 체크 포인트 아이콘을 클릭 합니다. "NAME"은 기존 새 체크 포인트 이름과 중복 될수 없습니다.
2. 체크 포인트 업데이트 합니다
마지막 트리, 또는 분기를 활성화 합니다. 모델을 수정 합니다. 변경된 내용이 체크 포인트에 저장 할수 있습니다.
업데이트 명령을 사용 합니다. 만일 FILE > SAVE를 클릭하면, 새로운 체크 포인트 트리를 생성 합니다.

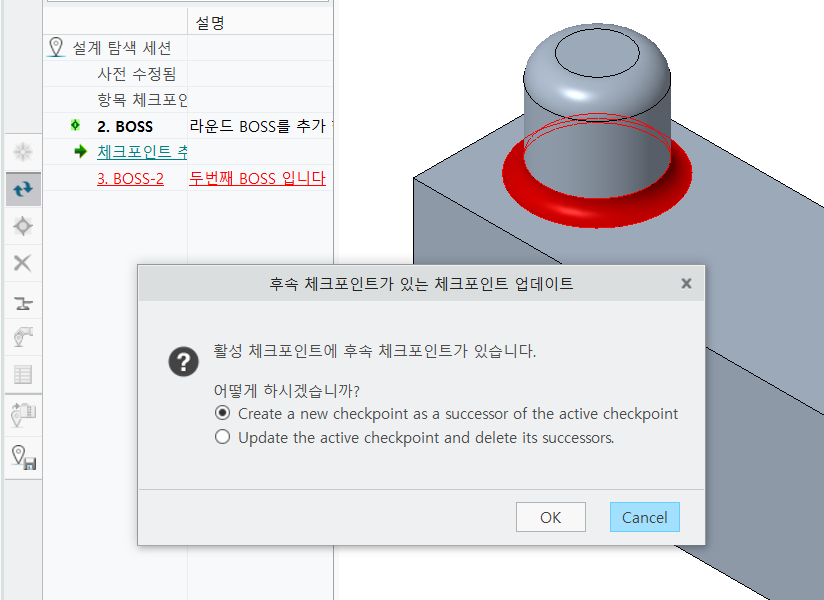

만일 중간의 체크 포인트 "트리", "분기" 를 선택 하고 업데이트 하면, 업데이트 이후의 체크 포인트는 삭제 됩니다.
또는 새로운 "분기"를 생성 중 1개를 선택 해야 합니다.
TIP>
중간에 체크 포인트를 활성화 하고, 모델을 변경 합니다. 업데이트 명령을 사용 하여 분기를 만듭니다. 상위 "트리"를 삭제 하면, 자동으로 하위 "분기"가, 트리로 변경 됩니다
3. 체크 포인트 삭제 합니다
선택한 체크 포인트를 삭제 합니다. 옵션은 다음중 1개를 선택 합니다.
- 선택한 체크포인트만 삭제
- 선택한 체크포인트 를 삭제합니다. 후속 체크포인트는 선행 체크포인트의 후임자가 됩니다. - 선택한 체크포인트와 모든 후속 작업 삭제
- 선택한 체크포인트와 이 체크포인트의 모든 후속 작업을 삭제합니다.
4. 체크 포인트 특성 정보

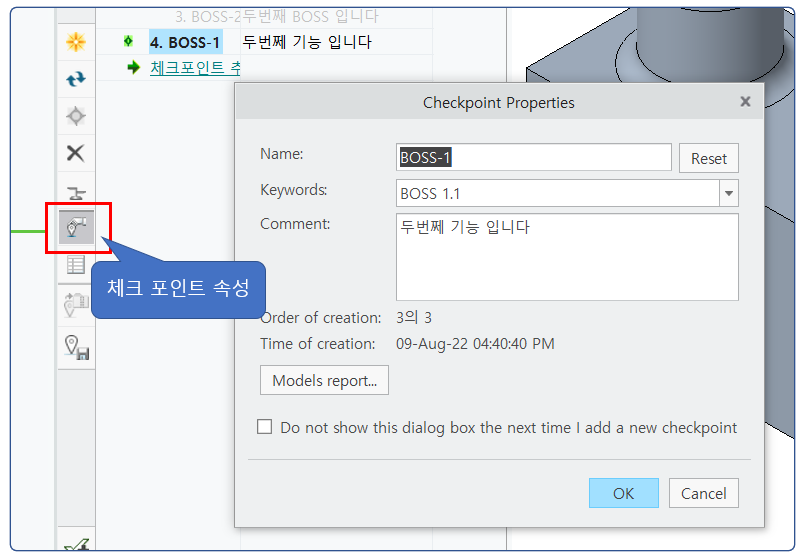

체크 포인트 특성 정보를 변경 합니다, NAME, 키워드, 코멘트를 변경 할수 있습니다.
5. 설계 탐색 보고서
전체 설계 탐색 세션 또는 세션의 특정 체크포인트에 대한 보고서를 열 수 있습니다. 세션 보고서를 작성할 때 체크포인트 또는 모델별로 보고서를 열 수 있습니다.
6. 활성 브랜치를 메인 브랜치로 만들기
하위의 브랜치를 트리로 위치 변경 할 수 있습니다. 활용도는 떨어 질것 같습니다. "6번" 분기를 트리로 변경 합니다.
"6 번"을 활성화 하고, 오른쪽 마우스 버튼을 클릭하고 " Make Active Branch Main"을 클릭합니다.
체크포인트 6은 이제 체크포인트 트리의 주요 분기입니다. 체크포인트 3과 7은 분기가 됩니다.
