DEX(Design Exploration Extension) 기능 알아보기 #1

■ DEX(Design Exploration Extension) 필요성

제품 디자인은 끊임없이 진화하고 있습니다. 설계자는 사용자 정보의 영향으로 변경 사항을 도입하고, 이를 새로운 프로젝트의 시작점으로 사용하거나, 설계 가정을 가장 잘 반영하기 위해 단순히 새로운 솔루션 및 모델링 개념을 테스트합니다. 또한 "부수적으로" 관리해야 할 추가 데이터를 대량으로 생성합니다. 제품 개발의 추가 개념과 방향이 많을수록 이 데이터가 많아지고 제어하기가 더 어려워집니다.



CAD 시스템에서 설계 옵션을 고려하는 일반적인 프로세스는 무엇입니까?

1. "실제" 프로젝트가 변경되지 않도록 프로젝트 파일을 새 디렉토리에 복사합니다. 많은 다른 변형이 고려되는 경우 종종 여러 복제가 만들어집니다.
2. 프로젝트의 복제본을 작업합니다. 다른 변형에서 돌아가려면 수정된 모델을 저장하고 열린 파일에서 세션을 지우고 작업 디렉토리를 변경하고 다른 파일을 열어야 합니다.
3. 특정 모델을 검색할 필요 없이 작업 결과를 신속하게 표시할 수 있도록 주어진 변형에 대한 각 작업 단계는 스크린샷과 함께 가장 잘 문서화됩니다.

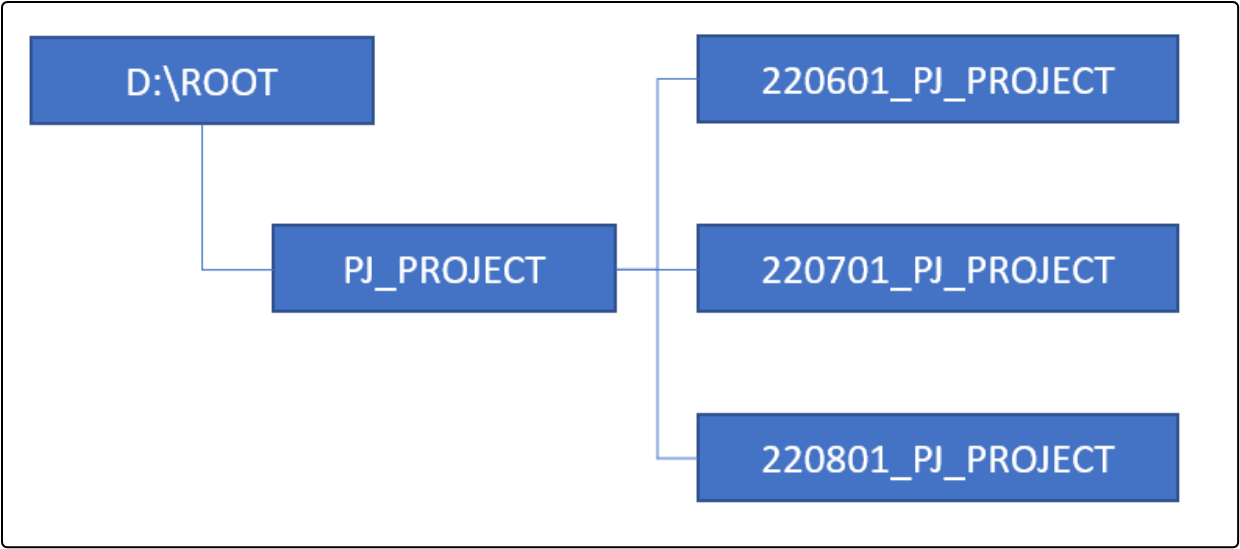

[ 버전별 CREO 작업 공간 ]

결과적으로 우리는 다른 폴더와 다른 발전 단계에 저장된 동일한 프로젝트의 많은 다른 버전을 얻습니다. 여러개의 폴더를 만듭니다. 그런 다음 적절한 모델 변형을 수동으로 식별하고 이러한 수정 사항을 원래 설계로 다시 전송하는 방법을 고려해야 합니다. 보시다시피, 전체 프로세스는 지루하고 시간이 많이 걸리며 오류가 발생하기 쉽습니다.

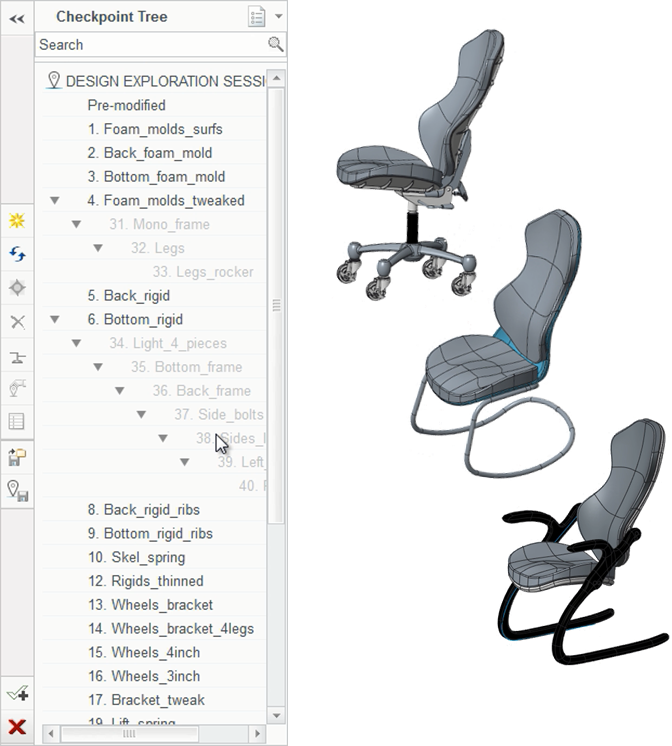

[ 저장된 체크포인트 간에 전환할 수 있으므로 다양한 설계 아이디어를 탐색하고 평가 ]

Creo Design Exploration은 결과에 대한 걱정이나 정보 손실 없이 모델을 가지고 놀 수 있는 프로젝트의 "샌드박스"로 설명할 수 있습니다. 이 모듈의 일반적인 작동 방식은 다음과 같습니다.

• 먼저 세션 콘텐츠의 스냅샷이 생성됩니다. 이제부터 모델에 대한 모든 수정 사항을 안전하게 취소할 수 있습니다.
• 모델이 수정 및 개발되고 작업 중에 중요한 변경 사항을 저장(SAVE)하는 추가 제어점 - "체크포인트" 이 생성됩니다.
• 언제든지 체크포인트 간에 전환할 수 있습니다. 시스템은 세션의 모델 이터레이션을 체크포인트에 저장된 모델로 교체합니다. 수동으로 세션을 정리하고 디렉토리를 변경할 필요가 없으며 시스템은 파일 교체를 포함하여 자동으로 수행합니다.
• 변경 사항의 특정 변형을 선택한 후 지정된 체크포인트를 수락하면 선택한 모든 변경 사항 및 수정 사항이 원래 모델에 도입됩니다.

---

■ DEX(Design Exploration Extension) 효과

PTC Creo DEX(Design Exploration Extension)는 파라메트릭 환경 내에서 대체 개념 설계를 빠르고 쉽게 조사할 수 있는 전용 도구입니다 Creo DEX를 사용하면 "체크포인트"를 사용하여 이전 설계로 되돌릴 수 있으며 여러 버전의 설계 데이터가 필요하지 않습니다. Creo DEX는 혁신적인 개념 설계 프로세스를 지원하여 워크플로를 몇 주에서 며칠로 간소화합니다.

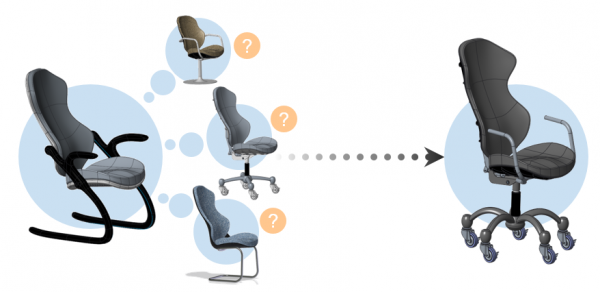

▶ 여러 설계 개념 평가
제품 디자인을 변경하고 새로운 아이디어를 탐색하는 것은 특히 상호 의존적인 구성 요소가 많은 복잡한 시스템을 개발할 때 기술적인 도전입니다. 일반적으로 이 프로세스에는 임시 폴더에 대한 모델의 수동 백업, 반복적인 닫기 및 정리 세션, 결정을 내릴 때까지 수동으로 반복을 다시 방문하고 검토하는 작업이 포함됩니다.

Creo DEX는 해당 목적을 위해 특별히 제작된 혁신적이고 강력하며 직관적인 도구를 사용하여 새로운 설계를 변경, 아이디어화 및 평가하는 프로세스를 통해 작업할 수 있도록 도와줍니다.





▶ 기능 및 사양

• 전체 설계 세션 스냅샷: 탐색하려는 모든 모델의 즉각적인 백업을 생성하여 사용자가 시작점으로 돌아갈 수 있도록 합니다.
• 증분 변경 사항 캡처
• 체크포인트 간 즉시 전환
• 디자인을 여러 방향으로 분할:
  - 저장된 체크포인트 사이를 앞뒤로 전환하거나 정보 손실 없이 새 체크포인트 생성
  - 체크포인트에서 디자인 "분할"을 무제한으로 사용하여 다양한 디자인 아이디어를 탐색하고 평가합니다.
• 문서화 및 향후 사용을 위해 탐색 콘텐츠를 암호화되고 압축된 단일 파일에 저장

---

■ DEX(Design Exploration Extension) PART 모드 적용

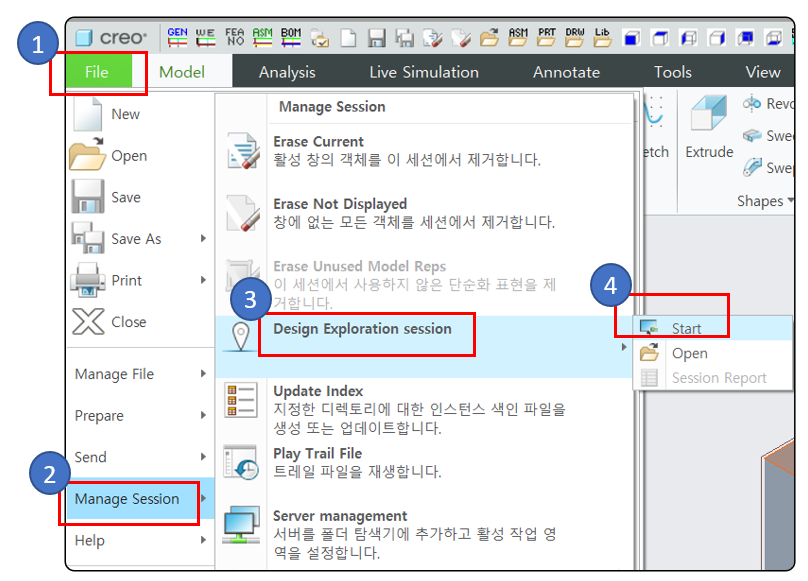

1. File > Manage Session > Design Exploration > Start를 선택 합니다

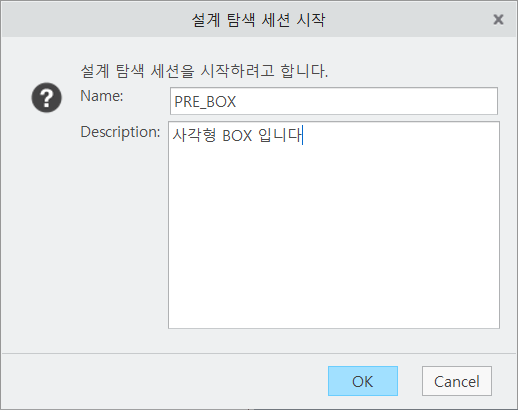

2. 세션의 이름과 설명(선택 사항)을 정의합니다.

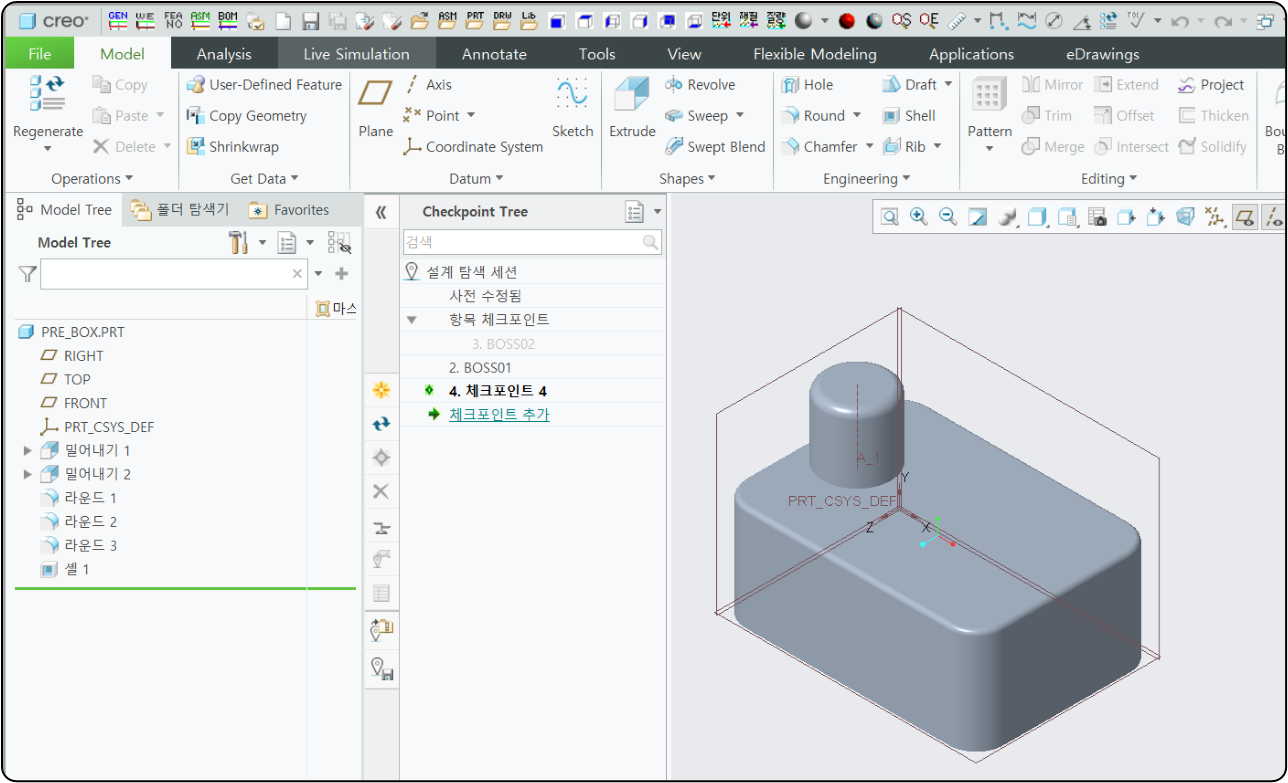

3. 체크포인트 패널 형태의 Creo Design Exploration 확장 인터페이스가 모델 트리 옆에 나타납니다.
