Feature-Based Concepts 이해하기

■ Creo Parametric은 Feature 기반 제품 개발 도구입니다.



Creo Parametric은 기능 기반 제품 개발 도구입니다. 모델은 혼란스러운 수학적 모양과 개체보다는 이해하기 쉬운 일련의 기능을 사용하여 구성됩니다. 모델의 기하학적 정의는 사용된 피쳐 유형과 각 피쳐가 배치되는 순서에 따라 정의됩니다. 각 기능은 이전 기능을 기반으로 하며 이전 기능을 참조할 수 있습니다. 이것은 모델에 내장된 설계 의도를 활성화합니다. 개별적으로 각 기능은 일반적으로 단순하지만 함께 추가되면 복잡한 부품과 어셈블리를 형성합니다.

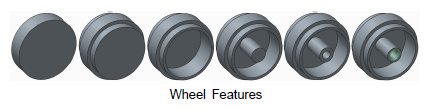

Wheel creo 모델은 다음과 같이 6단계 과정으로 완성 합니다. 여러개의 Feature를 조합 하여 완성 합니다 단순한 모양에서 복잡한 모양을 만듭니다. Feature를 수정하여 참조한 Feature를 자동으로 변경 합니다



1 단계 : 먼저 원이 돌출되어 원통형 솔리드를 생성합니다.
2 단계 : 휠 중앙에 재료를 추가하기 위해 추가 원이 돌출됩니다.
3 단계 : 휠에서 재료를 제거하기 위해 세 번째 원이 돌출됩니다.
4 단계 : 휠 내부에 허브를 추가하기 위해 네 번째 원이 돌출됩니다.
5 단계 : 이전 돌출에 동축 구멍이 생성됩니다.
6 단계 : 구멍 가장자리에 모따기가 생성됩니다.



■ Feature 기반 제품 개발 도구 특징

• 한 번에 하나의 간단한 기능을 구축합니다.
• 각각의 새로운 기능은 이전 기능을 참조할 수 있습니다.





■ 3D 설계에서 Feature 기반 응용

Feature를 복사하여 설계중인 모델에 어젠든 재-활용 가능 합니다.  현재의 모델은 재-활용이 가능 합니다

Feature 기반의 cad는 매우 혁진 제품이며, 자동화 설계를 가능 하게 합니다.



UDF 각인 번호 베이스 모델 만들기
