N-001 ] PART List 기능 추가 및 이미지 파일 저장 위치 컨셉

■ 선택한 모델, 동일한 파일 이름의 도면 과 함께 "이름 변경"

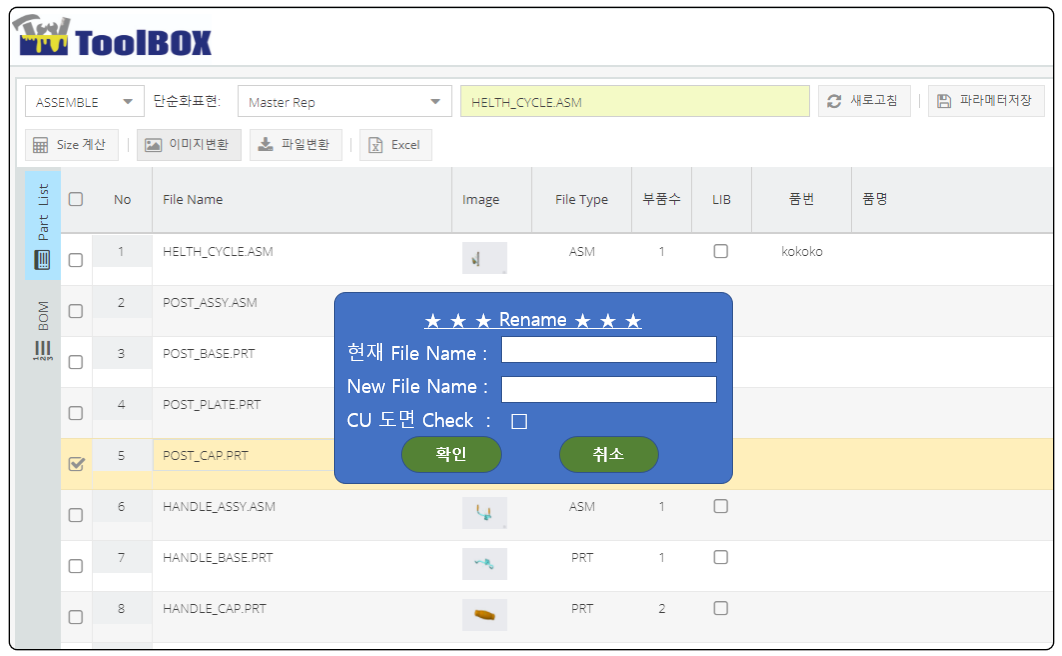

PartList 프로그램에서 파일을 선택 하고, 마우스 오른쪽 버튼으로 "Rename" 명령을 실행 합니다. 선택한 파일의 이름이 표시됩니다. 동일한 Drawing 파일 이름이 표시 됩니다. 변경될 파일 이름을 입력 합니다. 자동으로 TOP 어셈블 파일을 저장 합니다.

[ 파일 이름 변경 하기 ]

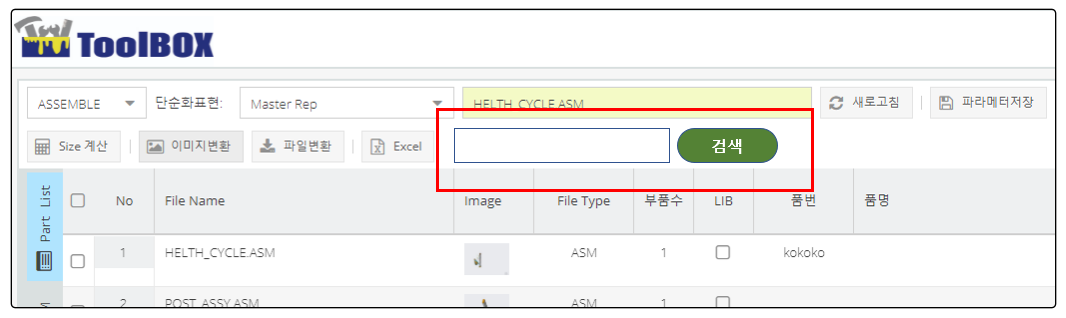

검색 기능을 이용하여 File Name 검색, 매우 큰 Large 어셈블 파일인 경우 부품수가 많아 스크롤 하여 파일을 검색 하는데 어려움이 발생 합니다. 파일 이름, 또는 품번을 이용하여 검색 파일을 선택 할수 있어야 합니다.



[ 파일 이름 및 품번 검색 ]



---

■ 이미지 저장 및 변경



2D 및 3D 이미지 변환 파일은 "C:\PTC\ToolBOX\temp_images" 임시 폴더에 저장 하는 것으로 변경 합니다.

"폴더"의 위치 및 이름은 고장 입니다. 현재의 작업공간을 사용 하면 파일 관리가 어렵습니다.



2D 이미지는 1개의 "*.JPG" 파일 형식으로 저장 됩니다



하지만 3D 이미지는 여러개의 파일 포맷으로 저장 됩니다.

• *.html
• *-sfa.html
• *-sfa.log
• *_out.lg  (Creo에서 변경)
• *.stp (Creo에서 변경)

ToolBOX 프로그램이 현재의 CREO 모델을 "C:\PTC\ToolBOX\temp_images"에 SAVE AS 합니다. HTML 변환 프로그램은 고정된 폴더에서 변환 합니다. 정기적으로 사용자는 고정된 폴더의 내용을 삭제 합니다.
