> 웹 기반의 업무 자동화 도구 ToolBOX 프로그램을 소개 합니다.<
"ToolBOX"는 Creo에서 동일한 메뉴를 여러번 마우스를 클릭하는 부가 가치가 낮은 반복적인 설계 업무를 대폭 줄여 줍니다. ToolBOX는 CREO 내부 브라우저로 으로 접속만 하면, 프로그램이 실행이 됩니다. 번거로운 프로그램 설치가 필요 없고. 항상 최신의 버전을 사용 할 수 있어 유지 보수가 쉽습니다.

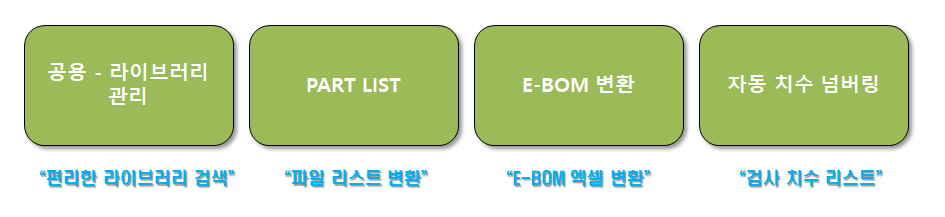

■ ToolBOX 주요 기능
1. 라이브러리 관리 프로그램
설계자는 "표준 부품" 과 사내 "공용 부품"을 이용하여 제품을 설계 합니다. 이러한것을 "라이브러리"로 구성 하여, 사내 모늗 설계자들과 공유 하여 사용 합니다. 파일 서버에 공유 폴더들을 만들고, 이곳에 저장 하고, 관리 합니다. Windchill PDMLink와 같은 전문 데이터 관리 프로그램이 없으면, Creo의 구성 정보 파일을 이용 하여 라이브러리를 구축해야 합니다. - 전문가의 기술 컨설팅을 지원 받습니다.
라이브러리는 중복 데이터가 있을면 안됩니다. 중복 데이터가 발생 하는 이유는 Windchill PDMLink와 같은 전문 데이터 관리 프로그램이 없으면 "검색"이 어렵습니다. 윈도의 "파일 검색"으로는 설계에 필요한 부품을 검색 할수 없습니다. ToolBOX의 라이브러리 관리 프로그램은 관리자가 라이브러리들을 쉽게 검색 할수 있도록, "라벨"을 정의 하여 줍니다,
동일한 성격의 라이브러리를 가상의 그룹(카테고리)에 구성 하고, 라이브러리들의 특성을 입력 하는 항목이 있습니다.
| 카테고리 이름 | Creo 파일 이름 | SPEC | 제작사 | 비고 |
| 볼트 | BOLT0001.PRT | M5 | 삼*** | |
| 베어링 | BEARING0004.PART | 직경 40 | L*** |
- 카테고리에 저장된 CREO 모델을 불러 올수 있습니다.
- 필터 기능을 이용 하여, 검색 범위를 항목 별로 검색 하여 설계에 필요한 라이브러리를 조립 합니다
- 다양한 CREO 파일 타입 (prt, asm, udf, symbol. Note .... 등)을 관리하고, 손 쉽게 검색 할수 있습니다
"라이브러리 파일을 중앙에서 관리 하십시요.
체계적인 관리가 가능 하며, 관리자에 의해 최신 파일만 사용 가능 합니다.
중앙에 저장된 파일을 검색 하는데 시간을 낭비 하지 마십시요."
1. ToolBOX - 라이브러리 관리 프로그램
다양한 CREO 파일 관리 ToolBOX 라이브러리 관리 프로그램 ■ 공용 라이브러리 구축 필요성 제품 설계 오류를 줄이고, 빠르게 설계를 하기 위해서는 설계 표준화가 만들고, 어떤 3D 모델을 재활용 (
tool-2020.tistory.com
2. Part List 프로그램
어셈블을 구성하는 부품의 이름을 중복되지 않게 리스트로 만듭니다. 리스트에 표시된 Creo 파일 이름들을 이용하여, 모델에 저장된 매개변수를 가져 올수 있고, 변경 할수 있습니다. Part List 프로그램은 관리자 기능을 이용하여, 사내 표준으로 사용 하는 "매개변수"를 정의 할수 있고, 매개변수 이름이 없으면 자동으로 생성 하고, 정의된 "값"이 입력 됩니다.
- 어셈블을 구성하는 Part, Sub-Assemble 파일들의 매개 변수를 읽어오고 변경 할수 있습니다
- 어셈블 파일의 모든 Part의 Meterial 파일을 지정 할수 있고, 지정된 Meterial 이름을 표시 할수 있습니다.
- 지정된 Meterial 파일을 이용하여 Part의 무게 및 가로*세로*높이를 자동 계산 합니다.
- 라이브러리에 등록된 Creo 파일들은 "라이브러리"로 체크 됩니다.
- Creo 파일을 일괄로 동시에 파일 변환이 가능 합니다. 2D는 DXF, PDF 변환이 가능 합니다. 3D는 IGES, STEP, PVZ 변환이 가능 합니다. 파일이름에 사용자 입력한 Text를 자동을 삽입 할 수 있습니다. 파일 변환을 위해 별도의 설정은 필요 없습니다

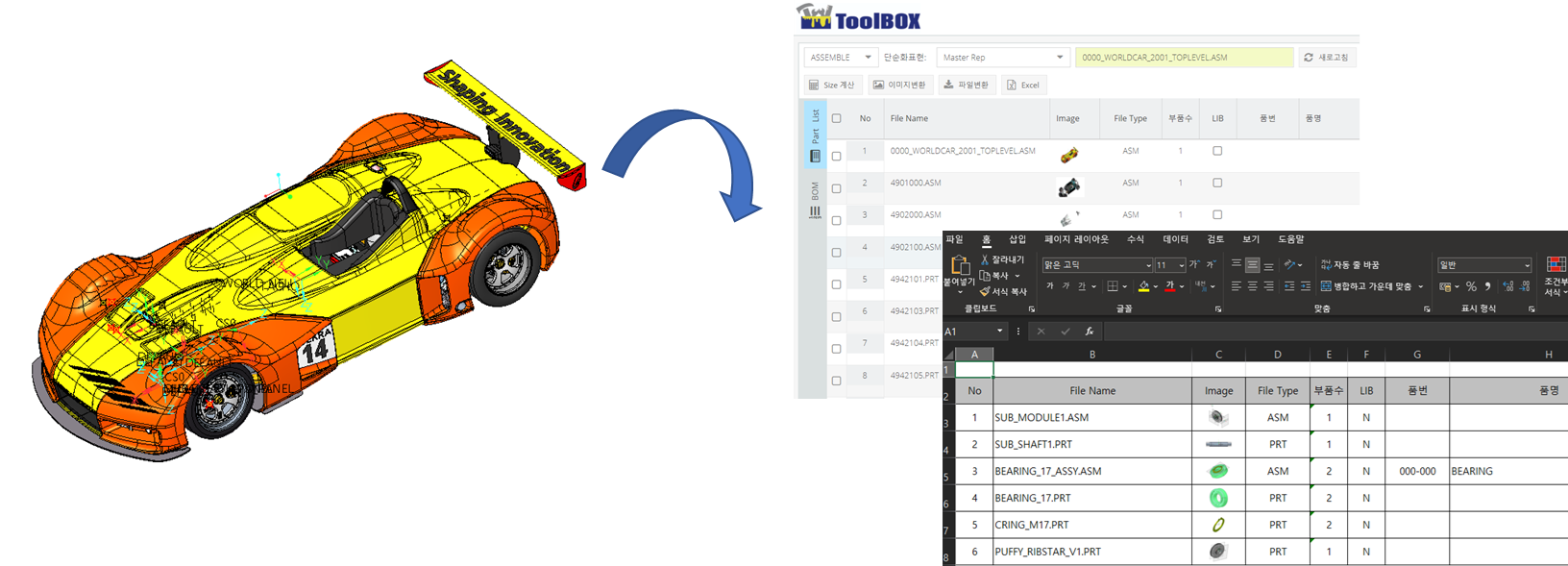

- Part List로 읽은 모델은 이미지와 함께 파일 이름, 수량, 매개변수들이 자동으로 엑셀 파일로 변환 됩니다.
- 사용자가 정의한 단순화 표현을 선택 할수 있습니다. 어셈블 모델에서 설계를 위해 사용했던 Part, Sub-Assemble들을 더이상 삭제 하시 마십시요. 목록으로 관리하여,필요한 것만 엑셀 파일로 변환 할수 있습니다.
2. ToolBOX -Part List 프로그램
■ Part List 프로그램 필요성 3D 설계가 끝난후, 3D 모델의 이미니 및 PARAMETER들은 생산을 위해 다른 부서에게 전달 합니다. 전달하는 문서는 엑셀 파일 입니다. 엑셀 파일을 만들기 위해 설계자는
tool-2020.tistory.com
어셈블을 구성하는 구성원들을 목록으로 만들면, 구성원의 특성을 이용한 다양한 기능을 개발 할 수 있습니다.
1. 전체 부품의 개수는?, 공용 품의 개수는? 표준 품의 개수는? 판금 모델의 개수는 ? 이것을 차트로 만들고 싶습니다
2. 설계자 홍길동이 만든 Creo 파일음 몇개 일까?
3. 가장 작은 부품은 무엇이고, 이것의 수량은 몇개 일까?
4. ERP 와 연계하여 채번을 자동으로 할수 없을까?
3. E-BOM 변환
Creo의 어셈블 구조는 BOM 구조 입니다. ERP에서 Import 할수 있는 Excel 파일 양식으로 변경 가능 합니다
- Part List에서 읽은 어셈블 파일을 레벨 구조를 표시 합니다.
- 어셈블 파일의 Total 무게를 계산 할수 있습니다. BOM 양식으로 표시 하고, 엑셀 파일로 변환 합니다.
- 사용자가 정의한 단순화 표현을 선택 할수 있습니다. 어셈블 모델에서 설계를 위해 사용했던 Part, Sub-Assemble들을
더이상 삭제 하시 마십시요. 목록으로 관리하여, 필요한 것만 엑셀 파일로 변환 할수 있습니다.

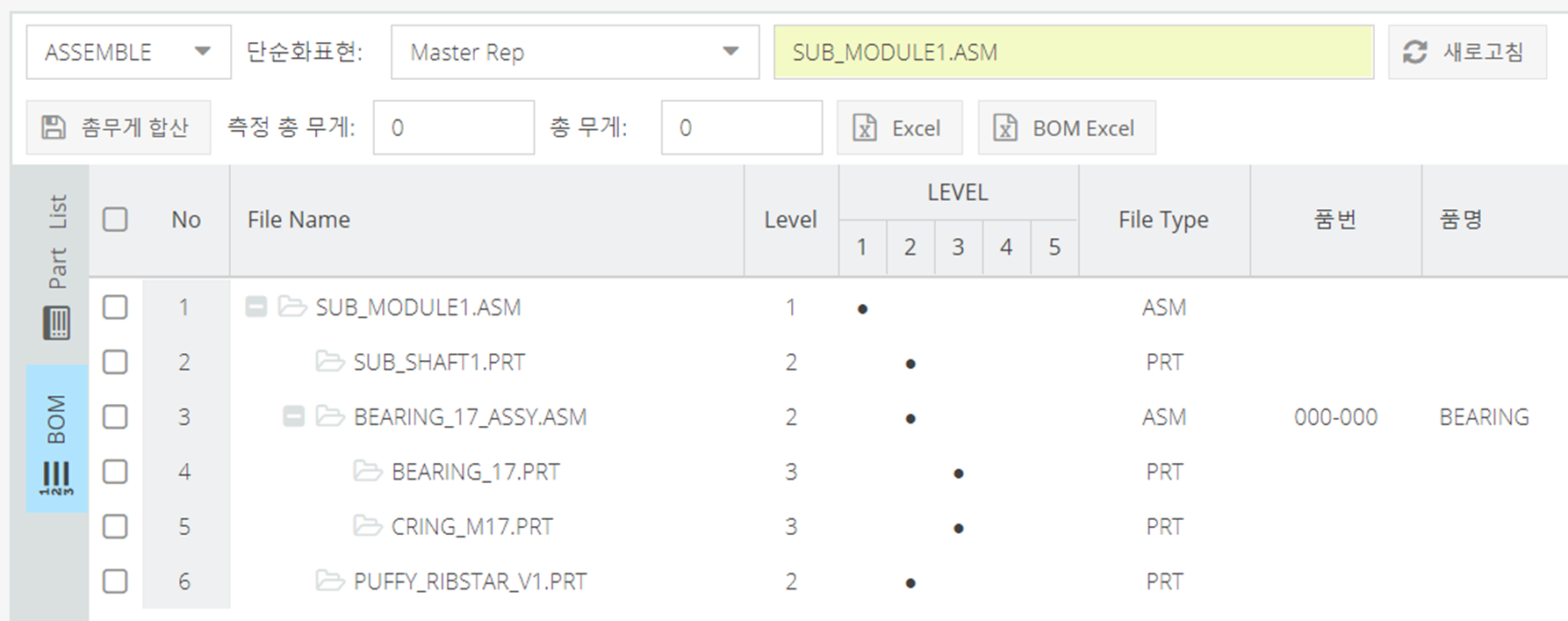

BOM 변환 프로그램
■ BOM 변환 기능 소개 어셈블 Model의 Tree를 E-BOM 구조로 변환 합니다. 파일 이름, 레벨 표시, 파라메터 등을 표시 합니다. BOM 변환 프로그램은 반드시 Part List 프로그램을 실행후 동작 합니다 Paramete
tool-2020.tistory.com
4. 자동 치수 넘버링
- 생산 관리를 위해 도면의 치수 앞에 넘버링을 할수 있습니다. 사용자가 선택 하면 자동으로 List 화면에 추가 됩니다
(신뢰성 시험 완료 후, 도면치수를 맞추지 못한 치수에 대해 한시적으로 풀어주는 치수이며, 관리가 필요 합니다)
표시 방법 : #1)100.5 , #2) 40 ......
- 넘버링, 치수 이름, 치수 값, 공차 값이 포함된 Table을 자동으로 만듭니다. 엑셀 파일로 변환 합니다
- 품질문제가 발생할수 있는 치수 (Quality 포인트)들을 선택 하면 심볼을 자동으로 삽입 가능 합니다
Windchii PDMLink를 사용 하는 고객도 사용 할수 있습니다. 별도의 설치 프로그램 없이 접속하여 바로 사용 가능 합니다.
ToolBOX 운영 서버 주소 : app.idt21c.com
영업문의 : lionkk@idt21c.com
카카오 채널 : http://pf.kakao.com/_fItAxb
