도면에서 "색상 라벨" 심볼 생성하기

도면에 심볼을 사용 하면, 반복적인 도면 작업 업무를 감소 시킬수 있습니다. 심볼은 TEXT를 포함 할 수 있습니다.

TEXT는 사전 정의된 내용으로 변경 가능 합니다.





< symbol 만들기 >



---

도면 뷰에 색상을 표시하는 "스티커"를 표시 하려 합니다. 스티커는 3가지 색상을 가지고 있습니다. 색상은 WHITE, YELLOW, BLUE 입니다. "원" + "지시선" + "TEXT" 로 구성되어 있습니다. TEXT는 3개의 색상 값에서 선택 하면 됩니다.



< symbol >



Symbol은 제약이 있습니다. 지시선 및 Dimension, Section 표시는 Symbol을 구성 할수 없습니다.

Dimension의 경우 도면을 DXF로 변환하고, CREO Drawing으로 Import 하여 사용 가능 합니다.

아래 그림과 같이 펀치에 사용 되는 상세 뷰를 심볼로 만들려면 DXF 파일로 변환 하여 사용 합니다.



<펀치 Tool 심볼>

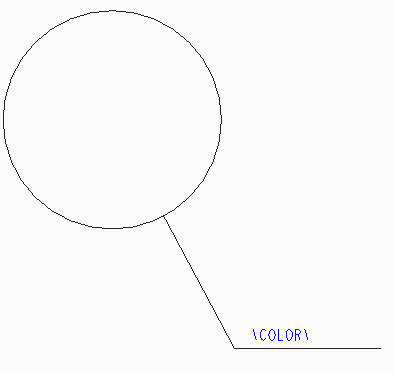

  지선의 경우 라인으로 스케피 하여, Symbol로 구성 합니다. Text는 \COLOR\로 가변 TEXT로 정의 합니다



---

COLOR_PLATE.sym 사용 하기

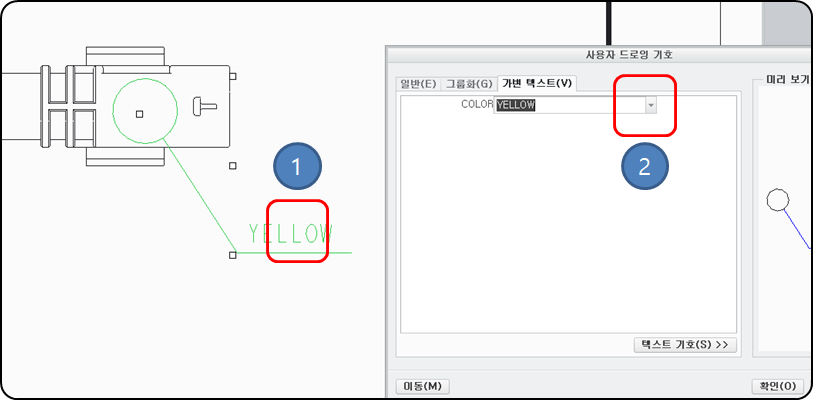

사전에 Template 도면에 Color Plate symbol이 삽입되어 있습니다. 색상 Text를 변경 하려면,  symbol의 text를 더블 클릭 합니다. "가변 텍스트" 탭에서 Color를 선택 합니다



< Symbol 변경 >
