도면에 jpg 이미지 삽입 하기

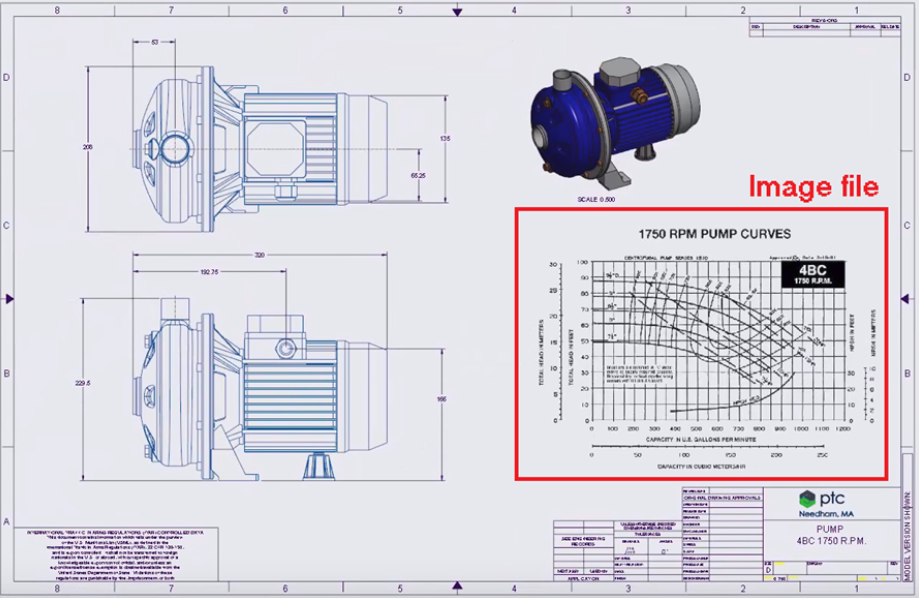

CREO 3.0 도면에서 설계를 문서화하고 설계의도를 전달 하려면 도면에 이미지를 삽입해야 하는 경우가 많습니다.

엔지니어링 계산 결과, 다이어그램, 렌더링된 모델 이미지, 사진 또는 이미지 파일이 캡처된 기타 정보를 나타내는 이미지 파일이 될수 있습니다



CREO 3.0 사용하여 이미지 파일을 2D 드도링에 가져올수 있습니다. 다음과 같은 단계르 거챠야 합니다.

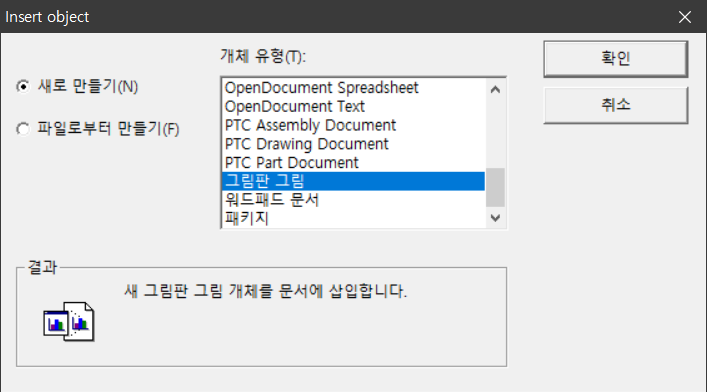

1.   Insert > object 선택 > 새로만들기 > 개체유형 > 그림판 그림 > 확인

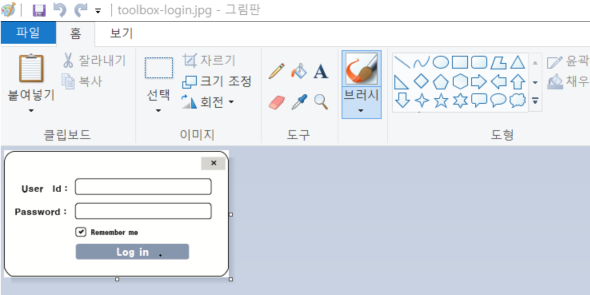

2.  WINDOW 그림판으로 이미지를 파일로 부터 삽입을 클릭하고, 이미지 파일을 선택 합니다

     이미지 파일이 표시 됩니다 > 닫기를 건택 합니다

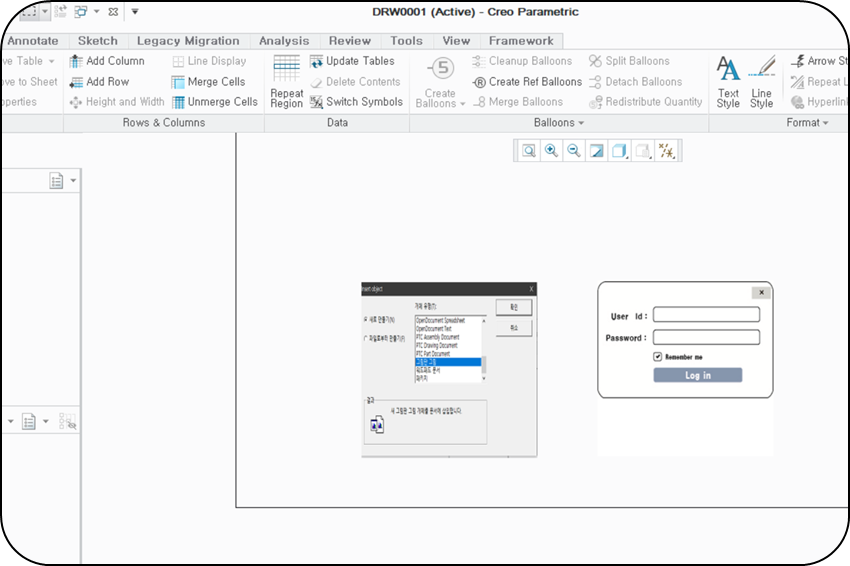

3. 이미지 파일이 도면에 표시 됩니다.
