Creo Flexible Modeling Extension (FMX)

■ Flexible Modeling Extension (FMX) 개요

PTC Creo Parametric에 대한 산업 정의 애드온 제품입니다. 디자인용 파라메트릭 3D CAD 솔루션의 모든 기능이 필요한 엔지니어 모든 모델을 변경할 수 있는 최대한의 유연성과 함께, PTC Creo FMX는 다음과 같은 이상적인 솔루션을 제공합니다. 만들 수 있는 강력한 지오메트리 편집 도구 세트 설계 의도를 잃지 않으면서 원하는 변경을 할 수 있습니다.

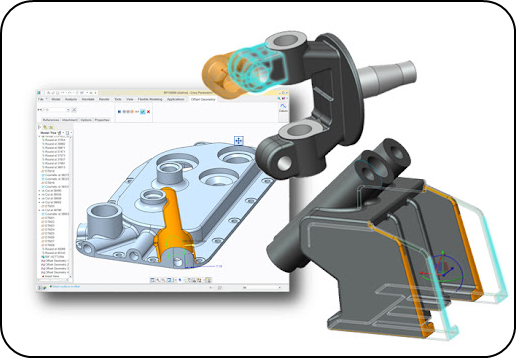

< FMX 적용 >



엔지니어링 팀은 많은 문제에 대응해야 합니다.특히 제품을 개발할 때의 어려움 역동적이고 경쟁적인 환경. 설계 엔지니어 프로젝트 또는 입찰 제안에 신속하게 응답해야 하며, 신속하게 설계 개념을 생성하거나 고객 또는 공급업체에 따른 제품 변경 입력. 시간을 절약하기 위해 기존 3D CAD를 활용할 수 있습니다.

그런데 모델에 설계 의도가 없는 경우 프로세스는 시간이 많이 걸리고 실망스러울 수 있습니다. 이런 경우 모델을 다시 작성해야 할 가능성이 높습니다.





< Sheet Metal FMX 적용 >



PTC Creo FMX는 설계 엔지니어에게 다음과 같은 기능을 제공합니다.
쉽고 빠른 직접 3D CAD 데이터 편집, 모델링 접근 방식을 제공하는 동시에 원래 디자인 의도를 유지합니다. 다른 엔지니어들과 더 잘 어울리고 더 쉽게 작업할 수 있습니다.

다중 CAD 데이터 및 존재하지 않는 레거시 데이터 포함 또는 오래된 디자인 의도. 당신이에 있는지 여부, 디자인을 개념화하거나 시도하는 초기 단계 CAE 분석을 위한 제품 형상 단순화, PTC Creo FMX는 작업을 완료하는 데 적합한 도구를 제공합니다.

효율적이고 효과적으로 개념 설계 및 세부 설계 프로세스를 지원 합니다

■ 제품 개발 프로세스 전반에 걸쳐 FMX는 광범위한 사용 사례를 지원

• PTC Creo FMX 유연한 기능은 기존 3D 모델의 Parameterdp 영향을 받지 않고 편집하고 할 수 있습니다. 더 신속한 개념 설계 및 더 빠른 입찰 가능 제안이 가능 합니다.


• 3D 지오메트리를 더 빠르고 유연하게 수정합니다. 세부 설계 프로세스 가속화 합니다.
• 가져온 데이터로 더 빠르게 작업합니다. FMX는 PTC Creo로 가져온 데이터의 지오메트리를 편집할 수 있으므로 다중 CAD에서 더 빠르고 효율적으로 작업할 수 있습니다.
• 해석을 위한 3D CAD 모델 준비 최적화 연구 등  CAE 및 CAM 워크플로를 간소화합니다. FMX는 엔지니어가 지오메트리를 단순화하거나 편집하는 데 도움이 될 수 있습니다. 다운스트림 시뮬레이션 또는 NC 및 툴링 설계 작업에 활용 합니다.

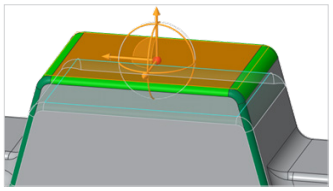

<3D Dragger를 밀고 당겨 위치를 지정합니다>



■ 3D CAD 모델 편집

    1. 지오메트리를 더 빠르고 쉽게 이동할 수 있는 도구를 제공 합니다.

    - 원하는 위치로 지오메트리를 3D Dragger 도구를 사용하면 "밀어 당기기"가 가능합니다.

    - 선택한 지오메트리가 배치되도록 제한 원하는 기준에 따라 원하는 오프셋 치수

    - 어셈블리 스타일 워크플로로 작업

    - 선택한 지오메트리를 임의의 위치로 제한 모델에서

    - 조립 구속조건이 기억되고 재생 시간에 해결



    2. Geometric editing tools
    - Move
    - Offset
    - Substitute
    - Mirror
    - Pattern
    - Edit Round
    - Modify analytic shapes like cylinders, spheres, tori, and cones
    - Attach

   3. Remove





< MOVE >



< 편집 >



      3. 정확한 제어

      - 라운드 및 모따기 형태를 제어 할 수 있습니다



    4.  기하학 인식
      1) 패턴 인식 및 편집 지원
        - 인스턴스 수 변경
        - 패턴의 간격 변경
      2) 대칭 인식 및 편집 지원





Creo FMX는 Parametric 모델링을 보완 해주는 프로그램 입니다. 지오메트리 형상을 삭제, 편집 할수 있습니다.

편집은 치수 값을 반영 (Parametric 모델링 방법) 하여 변경 할수 있습니다. 설계자의 3D 모델 변경 없이,  모델을 편집하여 사용할 수 있습니다. Import한 타 CAD 데이터를 편집 하려면 FMX 사용을 고려해 보십시요. Import한 원본 데이터가 변경 되면 자동으로 업데이트 가능 합니다

---
