PART LIST / E-BOM 개발 Test . . . . . 2021. 09. 03

CREO 화면에서 현재 활성화 상태의 어셈블 파일 구성원의 파일 이름과 매개변수를 표시하는 기능 입니다

표시 되는 매개변수는 "관리자" 모드에서 변경이 가능 합니다. 일부 매개변수 표시 방법은 사내 표준을 적용 할수 있습니다. 예를 들어 "가공방법", "표면 처리" 등은 선택에 의해 입력이 가능 하도록 할수 있습니다. 사이즈 (가로*세로*높이)는

계산을 하여 표시 합니다. 무게 계산도 가능 합니다. 전체 어셈블의 무게 합산도 (BOM 변환)가능 합니다.



PART LIST 프로그램은 어셈블이 구성한 파일들과 매개변수 및 수령을 하나의 표에서 표시해주는 기능 이며, 표시된 파일 이름 List를 이용하여 선택한 3D의 일괄 파일 변환 (jpg,dxf,pdf,step,pvz)이 가능 합니다.



<파일 변환 기능>

▶  PART List / BOM 변환 Test

PART List로 변환 하는 시간은 30초 정도 소요 되었습니다.  매우 빠르게 변환 되었습니다. 변환된 내용입니다.

1. CREO 파일 이름 표시 - OK
2. CREO 파일 타입 (ASM, PART) - OK
3. 공용라이브러리 사용 유무 -OK
4. 부품수 -OK
5. 품번 - 매개변수 "PART_NO" -OK
6. 품명 - 매개변수 "PART_NAME" -OK
7. 재질 이름 - 매개변수 "MATERIAL" - OK

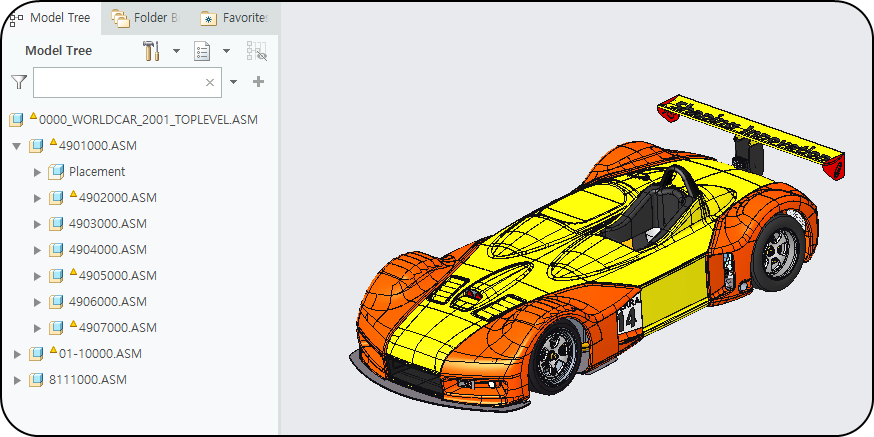

★ TEST 모델 스펙

모델 사이즈 : 435MB	3D 모델 수량 : 802 개

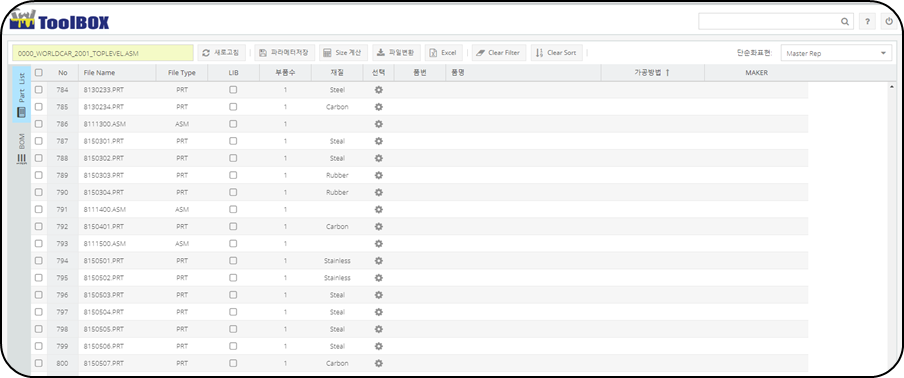

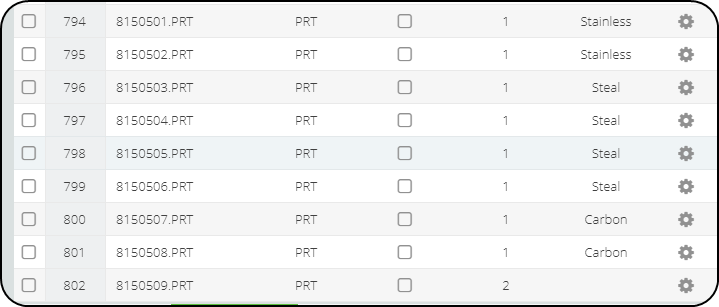

★ 변환 결과 표시

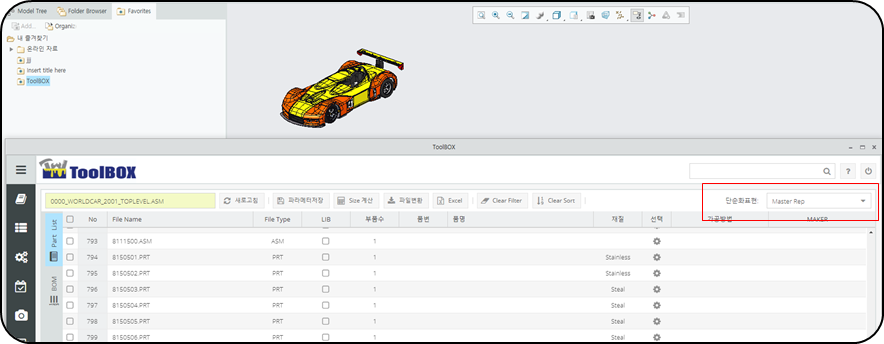

<PART LIST / BOM 변환>



▶  파라메터저장 Test



PART List에 입력한 내용을 3D 모델에 저장 하는 기능 테스트.

3D에 PARAMETER가 없어도, 프로그램이 자동 입력 해주는 기능이 있습니다.



★ 기능 테스트 전 - PARAMETER가 없습니다

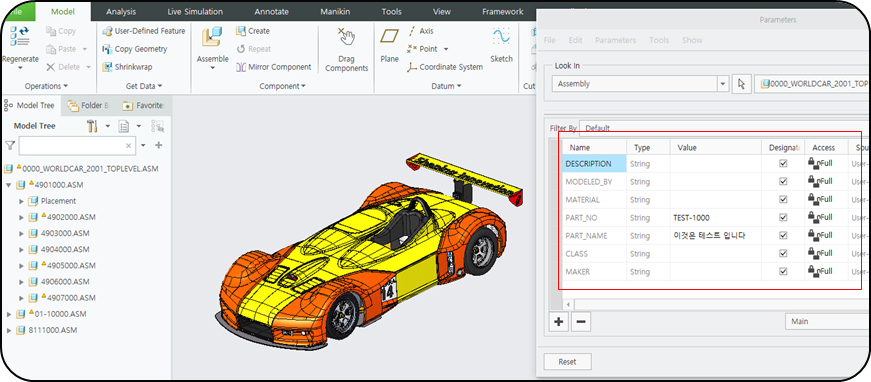

★ 기능 테스트 후 - 자동으로 PARAMETER를 입력 됩니다.



3D 모델에서 매개변수 내용을 변경 하고, PART List 프로그램에서 "새로 고침"을 클릭하면 변경된 내용이 표시 됩니다

---

CREO에서는 검색 기능을 사용하여, 매개변수를 추가 할 수 있습니다. 하지만 값을 추가 할 수 없습니다.



한 번에 여러 컴포넌트 / 부품에 매개변수를 추가하는 방법



▶  단순화 표현 적용 Test

CREO 모델에 있는 단순화 표현을 PART List에서 선택 하여 화면에 표시하는 기능 입니다

 - 설계 과정 중 "더미" 파일을 사용하여 모든 어셈블이 조립되어 있는 경우, 단순화 표현을 만들어 놓으면 PART List
   프로그램 안에서 CREO의 단순화 표현을 선택하고, 화면에 표시 해주는 기능 입니다.



★ 마스터 상태

<마스터 상태>

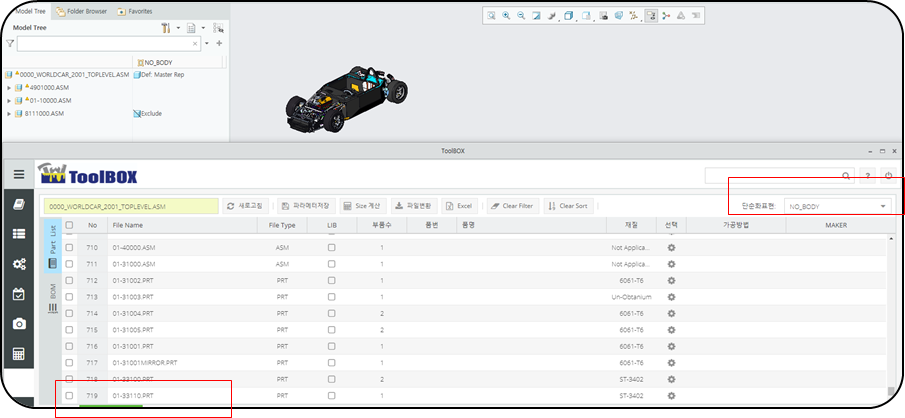

★ NO-BODY 상태

< NO-BODY 상태 >



PART-List 프로그램 안에서 Creo의 단순화 표현을 조정 할수 있고, 선택한 단순화 표현의 File Name 및 매개변수를 표시 할 수 있습니다.
