Hole 데이터 자동으로 가져오기

▣ Hole 데이터

creo 모델에 포함된 구멍(hole)들의 위치,사이즈및 수량을 데이터로 만듭니다. 이러한 데이터는 가공 공정에 활용 할수 있습니다.  단순한 설계 모델에서 끝나는것이 아니라, 설계 다음 단계인 가공까지 연계를 고려한, 3D 모델을 설계 해야 히지 않을까요? 이를 위해 빠르고, 오류 없는 3D 모델 설계가 필요하며,  이것은 라이브러리 활용 해야 합니다. 또한 검증 작업이 필수 입니다.

▶ Hole 데이터 테이블 예시

번호	직경	깊이	X 값	Y 값
1	3	5.5	10.5	20.5



홀1140개 뚫기 & 부품 228개 따내기

▼ Hole 추가 방법



Sketch-based Multi-Hole Feature

•  간소화된 구멍 생성

Creo Parametric 8.0은 단일 구멍 피처 내에 여러 개의 구멍을 생성할 수 있는 새로운 워크플로를 도입했습니다. 배치 유형을 "스케치됨"으로 설정하면 내부 또는 외부 스케치를 사용하여 구멍 위치를 정의할 수 있습니다.

•  고급 스케치 기반 배치

소프트웨어는 구멍 배치를 위해 스케치를 지능적으로 해석하여 직선의 끝점에서 위치를 도출하고 구성선을 무시하여 더욱 효율적인 제어를 제공합니다. 외부 스케치의 경우 "객체 작업" 워크플로가 지원되어 상황에 맞는 미니 도구 상자에서 전체 피처를 쉽게 사용할 수 있습니다.

•  향상된 패턴화 및 생산성

이 새로운 기능은 단순 구멍과 표준 구멍을 모두 지원하며, 다중 구멍 피처에는 "전체 노드"를 사용할 수 있습니다. 참조 패턴 기능은 다중 구멍 피처를 기본 패턴과 유사하게 해석하며, 다중 구멍 피처의 구멍 수는 "전체 노드" 패턴 콜아웃에 명확하게 표시되어 설계 프로세스를 간소화합니다.

※ 주의

자주 또는 사내 표준 Hole 유형은 Mapkey (단축키)를 만들어 사용 합니다. Hole Feature의 사이즈는 (치수 값) 모두 Parameter 이름과 연결 되어 있습니다.프로그램으로 치수 값을 가져올수 있습니다. 즉 설계 검증을 프로그램으로 확인 할수 있습니다.

▼ Hole 테이블 만들기

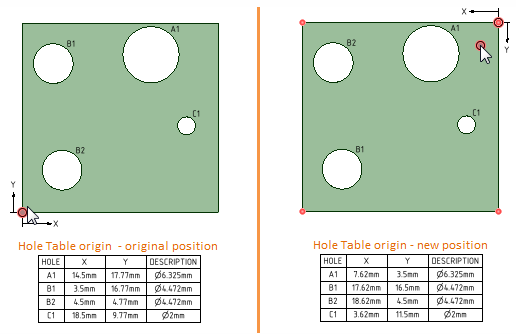

도면에서 준심축을 선택하면, Hole Feature의 중심 위치를 테이블로 설정 할수 있습니다.

Hole 테이블



Create Hole Table

•  Creo에서 단순 부품 생성

이 기본 Creo 튜토리얼에서는 단순 부품을 생성하고 특정 두께로 돌출하는 등의 기능을 적용하는 방법을 보여줍니다. 치수 설정 및 테이퍼 옵션은 필요에 따라 조정할 수 있습니다.

•  엔지니어링 도면 생성

이 과정은 부품의 엔지니어링 도면 생성으로 이어집니다. 사용자는 템플릿을 선택하고 직경 테이블을 포함한 다양한 시각적 요소를 삽입하여 도면을 완성할 수 있습니다.

▼ Hole 데이터 검증

사내 표준 규격의 Hole을 사용 했는지 자동으로 체크 가능 합니다. 모델 체크 기능을 사용할 수 있습니다.

▼ xml 파일 만들기

Creo Parametric(이전 Pro/ENGINEER)에서 Hole 테이블(구멍 치수 및 위치를 요약한 테이블)을 XML 형식으로 내보내면자동화 측면에서 유용합니다. Hole 테이블 자체는 도면에서 구멍의 좌표(X, Y), 직경, 깊이 등을 자동으로 생성하지만, XML 내보내기는 이를 구조화된 데이터로 변환하여 더 넓은 활용성을 제공합니다.



•  XML은 표준화된 형식으로, 다른 소프트웨어(예: Excel, ERP 시스템, 제조 소프트웨어)나 도구와 쉽게 공유할 수 있습니다. CSV나 TXT 같은 평문 형식보다 계층적 구조를 지원하므로, 구멍 데이터의 메타정보(예: 단위, 공차, 재료 속성)를 손실 없이 전달합니다.
•  예를 들어, 제조 현장에서 CNC 기계나 CAM 소프트웨어로 데이터를 직접 임포트할 때 유리합니다. PTC 문서에 따르면, XML은 제조 프로세스 데이터를 저장하고 다른 모델로 임포트하는 데 적합합니다.
•  XML 파일은 프로그래밍 언어(Python, VBA 등)로 파싱하기 쉽기 때문에, 스크립트를 통해 데이터를 자동 처리할 수 있습니다. 예를 들어, 구멍 위치를 기반으로 NC 프로그램을 생성하거나, 보고서를 자동 생성할 수 있습니다.
