CREO 두께 체크 기능
Creo Thickness 체크 기능
1. Section Thickness Check - Part Mode
2. 3D Thickness Check - Part Mode
3. Web-Link Thickness Check - Part Mode
Section Thickness Check
1. 선택 평면을 사용하여 두께 검사 수행

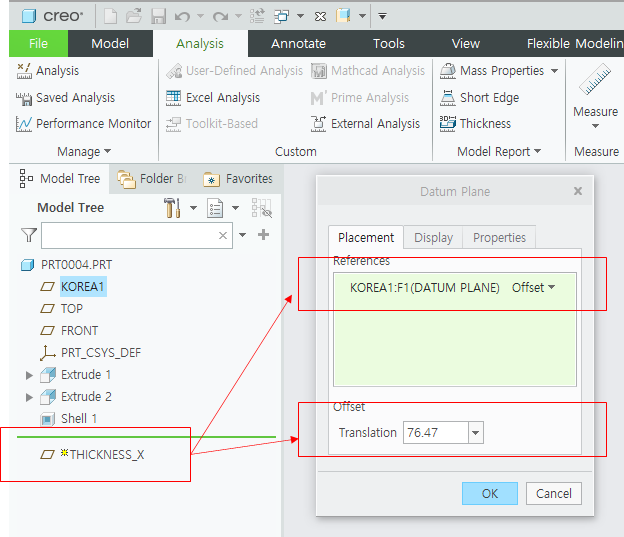

1) Template 모델만 적용 가능 하다. 사전에 Offset된 데이텀 평면의 치수 값을 변경 하여, 두께 검사
2) Saved Analysis > Thickness_x 실행
- Mapkey 적용가능, 데이텀 평면 치수 변경 하면 Thickness_x 위치 변경가능 (Update)

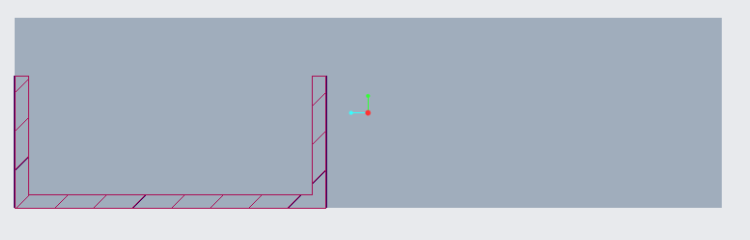

- Thickness_x 뷰를 CREO 뷰로 변경 하고, JPG로 저장
3) 엑셀 Report
번호 | 방향 | 사이즈 | Offset 값 | 최소 두께 | 최대 두께 | 이미지 |
1 | x | 45 (mm) | 5 (mm) | 0.9 (mm) | 3.1 (mm) |
creo 6.0 예제 파일 첨부 파일
◦ Yellow—Thickness is between the specified maximum and minimum values.
◦ Red border—Thickness exceeds or equals the specified maximum value.
◦ Blue border—Thickness is below or equal to the specified minimum value.
Creo 3D 두께 체크 기능
PTC Creo Parametric에서 3D 두께 검사를 수행 할 수 있습니다. 이 새로운 기능을 사용하여 설계자는 설계가 금형
설계 전문가에게 전달되기를 기다리기 전에 설계의 실행 가능성을 신속하게 결정할 수 있습니다.
모델의 최소 두께와 최대 두께를 입력 할 수있는 별도의 창이 열립니다. 형상은 사용자가 지정한 최소 및 최대 허용 두께에 따라 색상으로 구분됩니다. 계산을 클릭 하여 모델 내에서 두께 요구 사항이 위반되는 위치를 확인합니다.
두께가 최소값을 초과하는 영역은 보라색(2.6mm 이하) 으로 표시되고 최대 값을 초과하는 영역은 빨간색(3.6 이상)
으로 표시됩니다
기능 참고 사이트
