ToolBOX - 상위버전 변환 프로그램 #1/2

Creo 6.0 파일 3.0으로 변환 하기



1. Creo 6.0 파일 -> Creo 3.0 파일 변환 (일부 형상 모자이크 처리 - 보안상 이유)

2. DRW 6.0 파일 -> DXF 파일 변환 -> DRW 3.0 파일 변환



---

PTC 참고 자료



1. GCRI (Granite Cross Release Interoperability)를 사용하지 않는 한 이전 릴리스 (Creo 3.0)는 최신 릴리스(Creo 6.0)

   에서 생성 된 모델을 열 수 없습니다. GCRI는 Creo 7.0에서 더 이상 지원되지 않습니다.



    "​GCRI support is limited to the 2 previous releases from the source"

    -> 예를 들어 Creo Parametric 6.0 dll을 대상 릴리즈 Creo 4.0 또는 Creo 5.0에 복사 사용 가능, Creo 3.0 불가



2. Neutral 파일 형식 .neu를 사용하여 최신 릴리스의 파일을 저장하고 이전 릴리스에서 해당 Neutral 파일을 열 수

   있습니다.



3. 파라 메트릭 모델 데이터의 복잡성으로 인해 이전 릴리스 형식으로 모델 데이터를 저장하는 호환성 모드가

   불가능합니다.



4. 머신 유형 (64 비트 또는 32 비트)은 데이터 호환성에 영향을주지 않습니다.







상위 버전에서 생성한 파일을 하위 버전에서 여는 방법

---

Creo 파일 변환 방법 (변환 서버 구축)



□ 3D 파일 변환 방법

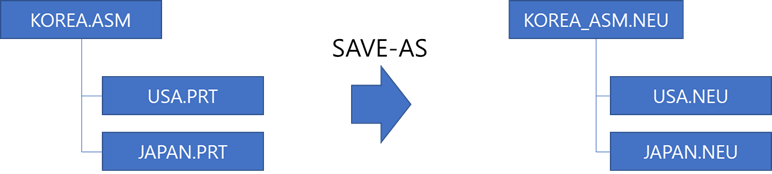

    ▷ Creo 6.0 Assembly File (모자이크 기능 추가) -> Creo Neutral File  -> Creo 3.0 Assembly File







* Assemble 파일을 Save AS 하면 자동적으로 구성된 CREO 파일이 모두 NEU 파일로 저장 되며, Assemble 파일은

  이름에 "_asm" 이 추가된다.



□ 2D 파일 변환 방법

    ▷ Creo 6.0 Drw File -> Creo DXF File  -> Creo 3.0 Drw File



    파일 변환시 한글 font, 심볼등 오류가 없는지 MCAD 팀 확인 작업 필요 . DXF_EXPORT.PRO 파일 사용 예상
