▣ Save and Upload (저장하고 업로드)
CAD 작업자가 로컬에서 작업한 파일을 Windchill에 안전하게 저장하고 업로드하는 과정입니다. 주로 Windchill Workgroup Manager(WGM)와 통합된 CAD 환경(Creo, AutoCAD 등)에서 사용됩니다.
▣ Save and Upload (저장하고 업로드) 목적
개인적인 작업 내용을 임시로 보관 하고, 저장 위치를 서버의 개인 작업공간을 사용 합니다. 데이터 관리 오류 없이 지속적인 설계를 하기 위함 입니다.
▣ Save and Upload (저장하고 업로드) 과정

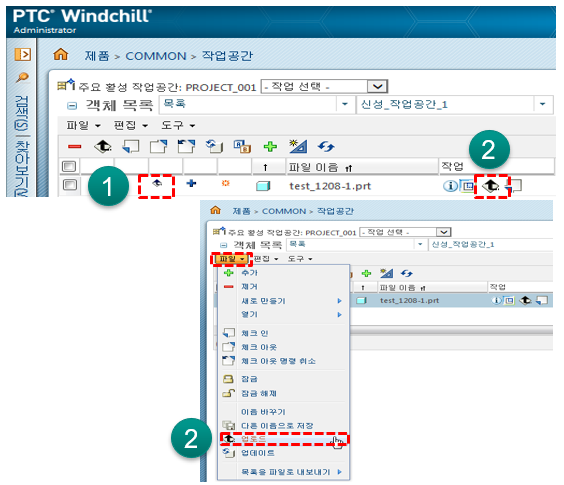

1. Creo 내부 메뉴 또는 Creo 내장 Browser에서 사용 가능합니다.
Creo 내부 메뉴 사용 | Creo 내장 Browser 사용 |
![]() |
![]() |
![]() |
Creo 내장 Browser에서는 업로드 가능한 상태를 표시 합니다. |
TIP : Windchill 작업공간에서는 다음 아이콘으로 객체 상태를 알 수 있습니다.
TIP: 작업공간에서 로컬 파일이 만료되었습니다
Windchill에서 "작업공간에서 로컬 파일이 만료되었습니다"라는 메시지는 일반적으로 Windchill의 로컬 작업공간(Local Workspace)에 저장된 파일이 서버의 최신 데이터와 동기화되지 않았거나, 캐시된 파일의 유효 기간이 만료되어 더 이상 유효하지 않음을 나타냅니다.
Windchill은 제품 데이터 관리(PDM) 시스템으로, 로컬 작업공간은 사용자가 파일을 체크아웃하여 로컬 컴퓨터에서 작업할 수 있도록 임시로 저장하는 공간입니다.
▣ 메시지의 의미
1. 로컬 파일 만료:
- Windchill의 로컬 작업공간에 저장된 파일은 일정 기간 동안 유효합니다. 이 기간은 시스템 설정
(예: 캐시 유효 기간)에 따라 다르며, 설정된 시간이 지나면 파일이 "만료"되었다고 표시됩니다.
- 만료된 파일은 로컬 작업공간에 남아 있지만, 서버와 동기화되지 않은 상태로 간주되어 더 이상 최신 데이터로
취급되지 않을 수 있습니다.
2. 원인:
- 캐시 유효 기간 초과: Windchill은 성능 최적화를 위해 로컬 캐시에 파일을 저장하며, 이 캐시는 주기적으로
갱신됩니다. 캐시 유효 기간이 지나면 로컬 파일이 만료된 것으로 표시됩니다.
- 서버와의 연결 문제: Windchill 서버와의 연결이 끊기거나, 서버에서 파일이 업데이트된 경우 로컬 파일이
더 이상 최신 상태가 아닐 수 있습니다.
- 체크인/체크아웃 상태: 파일이 체크아웃된 상태로 오랫동안 작업공간에 남아 있거나, 서버에서 다른 사용자가
파일을 수정하여 로컬 파일이 최신 버전과 일치하지 않을 때 발생할 수 있습니다.
- 시스템 설정: Windchill 관리자가 설정한 정책(예: 캐시 관리 정책, 작업공간 동기화 설정)에 따라 파일이
만료될 수 있습니다.
3. 영향:
- 만료된 파일을 사용하려고 하면 Windchill에서 파일을 다시 다운로드하거나 서버에서 최신 버전을 가져오라는
메시지가 표시될 수 있습니다.
- 작업공간에서 만료된 파일은 더 이상 편집하거나 서버에 체크인할 수 없을 가능성이 있습니다.
▣ 해결 방법
1. 작업공간 새로 고침:
- Windchill 사용자 인터페이스에서 작업공간을 새로 고침하여 서버와 동기화합니다. 이를 통해 로컬 캐시를
업데이트하고 최신 파일을 가져올 수 있습니다.
2. 만료된 파일 제거:
- 작업공간에서 만료된 파일을 제거한 후, 서버에서 최신 버전을 다시 체크아웃합니다. 작업공간 페이지에서
"작업공간 지우기" 또는 "제거" 기능을 사용할 수 있습니다.
3. 서버 연결 확인:
- Windchill 서버와의 연결 상태를 확인하고, 네트워크 문제가 있다면 해결한 후 다시 시도합니다.
4. 캐시 정리:
- 로컬 캐시 디렉토리를 정리하거나, Windchill Workgroup Manager에서 캐시를 초기화하여 오래된 데이터를
제거합니다. 캐시 보관소 관련 설정은 Windchill 관리자가 조정할 수 있습니다.
5. 시스템 관리자에게 문의 :
- 만료 메시지가 지속적으로 발생하거나 해결되지 않는 경우, Windchill 시스템 관리자에게 문의하여 캐시 설정,
동기화 정책, 또는 서버 상태를 점검하도록 요청하세요.
▣ 추가 참고
- Windchill의 로컬 작업공간은 Creo Parametric 또는 다른 CAD 도구와 통합되어 사용되며, 파일은 주로 서버에서 관리되지만 로컬 작업공간에서 임시로 작업할 수 있도록 저장됩니다.
- 만료된 파일 문제는 주로 캐시 관리 정책이나 서버와의 동기화 문제와 관련이 있으므로, 시스템 설정을 확인하는 것이 중요합니다.
2. Creo 내장 Browser로 업로드 된 상태 확인
업로거 되면 업로드 가능 상태 아이콘이 사라 집니다
