이력관리를 활용한 설계 방법? #2

□ DEX ( Design Exploration Extension ) 환경 설정

 Creo 9.0 환경 설정을 아래와 같이 정의 합니다

• des_exp_data_path : c:\ptc\work90\dex_cache
• des_exp_create_backups : yes
• des_exp_confirm_on_save : no



□ DEX ( Design Exploration Extension ) 메뉴

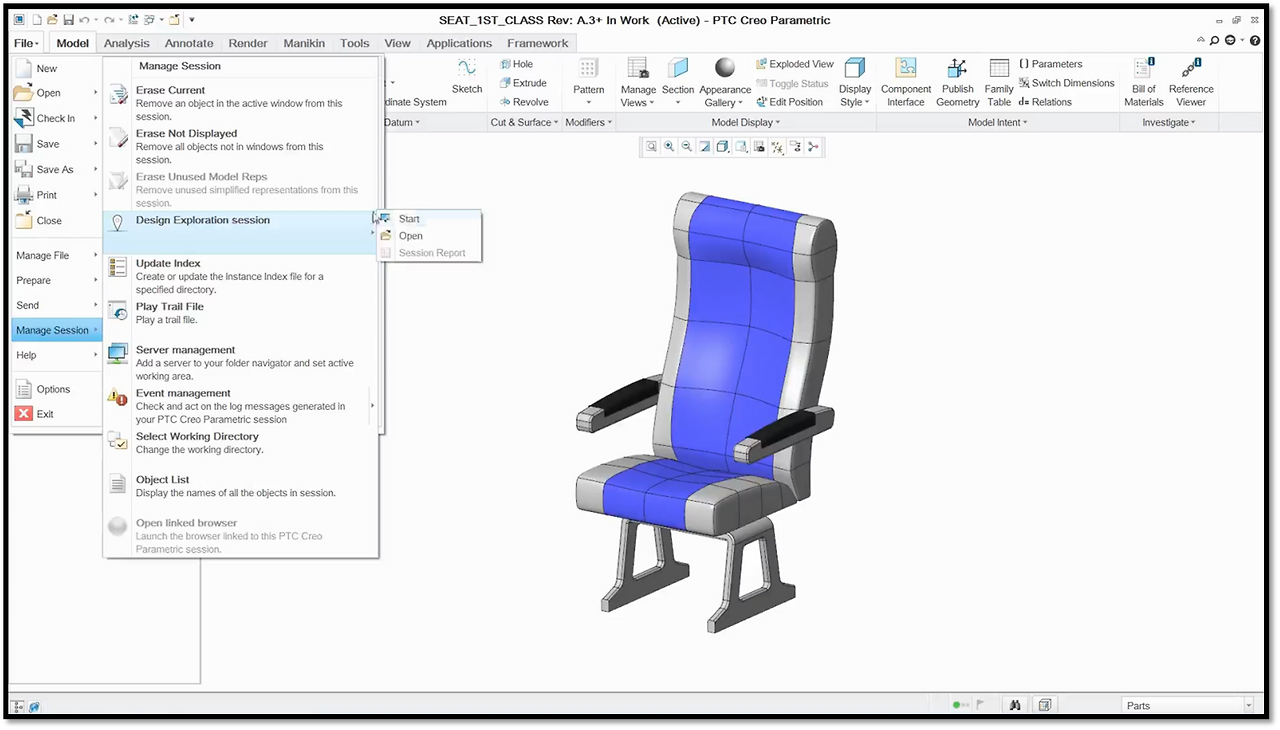

1. 어디에 메뉴가 있을까요? File>Manage Session > Design Exploration Extension > Start를 클릭, 버전 관리를 시작.

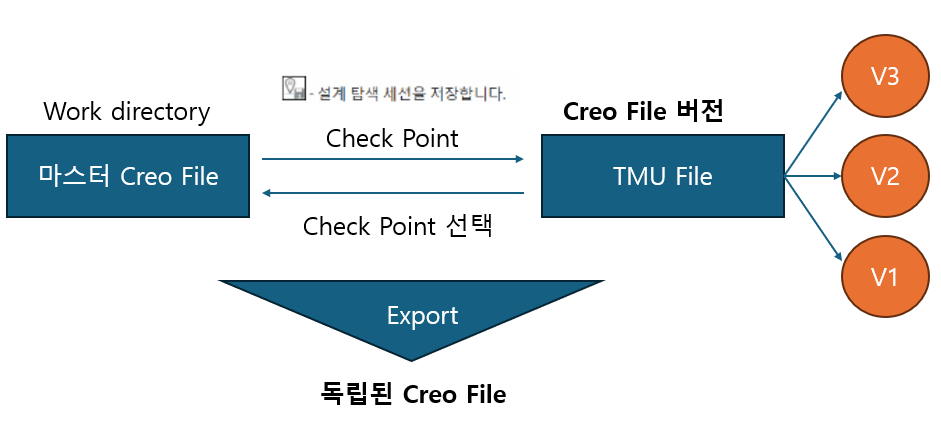

버전 관리는 매우 복잡 하고, 습득하기 어렵습니다. 어느 정도 모델을 만들어 놓고 왼편 또는 오른편으로 갈지 정하는 것 입니다. 그러다 1개의 방향을 정해 직진 합니다. Creo에서 데이터란 하드디스크안에 있는 파일 보다는 메모리(Session)에 올라와 있는 파일들이 중요 합니다.

2. 새로운 "Design Exploration Extension" 파일 만들기

Name에 프로젝트 이름을 넣습니다.  예시 "프로젝트 이름_부품이름_구분자",  Description에 설명자를 입력 합니다. 또한 TMU 파일의 이름입니다. TMU 파일은 모델의 버전 정보를 가지고 있습니다.

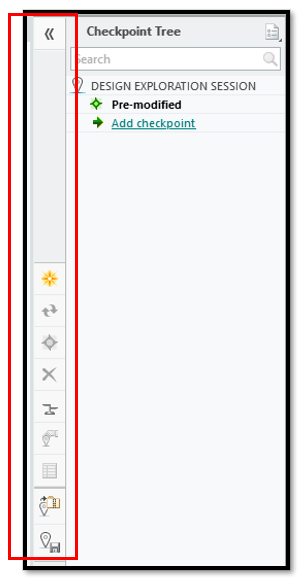

3. 설계 탐색 사용자 인터페이스 정보

▷ 설계 탐색 검색(Search) 상자

체크포인트 트리를 검색합니다. 체크포인트 또는 키워드의 이름 입력을 시작합니다.

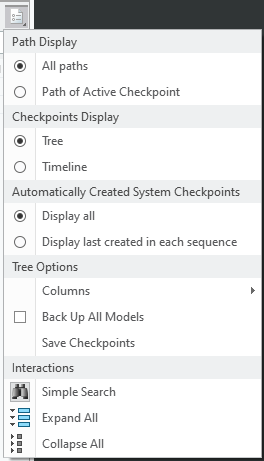

1) 경로 표시(Path Display) - 경로 표시를 다음 옵션 중 하나로 설정합니다.

• 모든 경로(All paths) - 모든 체크포인트의 경로를 표시합니다.
• 활성 체크포인트의 경로(Path of Active Checkpoint) - 활성 체크포인트의 브랜치만 표시합니다.

2) 체크포인트 디스플레이(Checkpoints Display) - 체크포인트 트리의 디스플레이를 다음 옵션 중 하나로 설정합니다.

• 트리(Tree) - 체크포인트 트리에 모든 브랜치를 표시합니다.
• 타임라인(Timeline) - 체크포인트가 생성된 시간에 따라 모든 체크포인트의 목록을 표시합니다.

3) 자동으로 생성된 시스템 체크포인트(Automatically Created System Checkpoints) - 자동으로 생성된 체크포인트의 표시를 설정합니다.

• 모두 표시(Display all) - 자동으로 생성된 체크포인트를 모두 표시합니다.
• 각 시퀀스에서 마지막으로 생성된 항목 표시(Display last created in each sequence) - 각 브랜치에서 자동으로 생성된 마지막 체크포인트만 표시합니다.

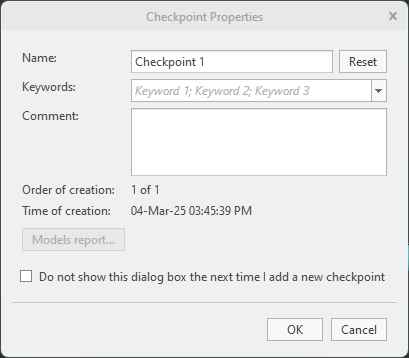

4. Checkpoint 만들기

모델을 수정한후 "저장" 버튼을 클릭하면 자동으로 Checkpoint 만들기 명령이 수행 됩니다.

Name : 버전 이름을 입력 합니다.
keywords : 검색을 용이하게 하기위한 tag 입니다.
comment : 사용자가 설명을 입력 합니다.
