Creo Illustrate 와 워드 : 그림 캡처

Creo Illustrate를 사용하여 일러스트레이션을 만들고 그림으로 작업합니다. 작업 지시서, 제안서, 사용자 메뉴얼 등. .

당양한 업무에 사용 할수 있습니다. 그림 캡처는 View의 위치를 저장 하는것 입니다. 일러스트 형태의 그림을 위해
색상과 조명을 넣을수 있습니다.  "View의 위치를 저장"은 캡처되어 그림 탭에서 관리됩니다.



Creo의 뷰 관리자를 연상 하면됩니다.







배치된 그림은 jpg, bmp, png, svg 등.. 다양한 파일 포맷으로 저장 가능합니다. 각각의 "그림 - 뷰"는 한번에 일괄

저장 됩니다.



MS 오피스의 경우 그림 파일을 연결하여, 저장 할수 있습니다.  Creo Illustrate의 데이터가 변경되면 자동으로 업데이트 됩니다.



프레젠테이션에 삽입하는 이미지를 원본 파일 변경시 자동으로 변경할 수 있게 연결하는 방법이



VBA를 이용하여 그림 파일을 삽입하는 기능이 있습니다. 이것을 이용하여 자동으로 삽입 할수 있는 프로그램을 개발 할수 있을것 입니다.





엑셀에서 그림 파일 삽입





PPT에서 그림 파일 삽입



---

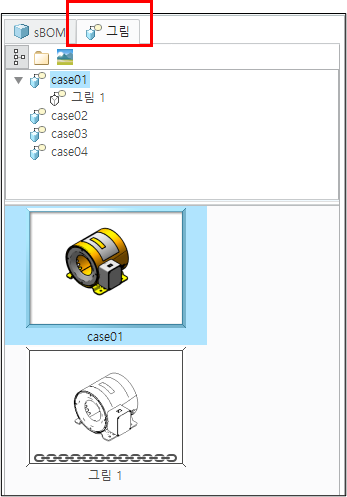

1. 그림 탭



"새 그림" 또는 "복제" 기능으로 뷰 이름을 만듭니다. CREO의 "뷰" 설정 기능과 유사 합니다.

"이름 바꾸기" 뷰 이름을  변경 합니다. "새 그림"은 2D 삽화를 저장 할수 있습니다.





그림 생성 / 복제

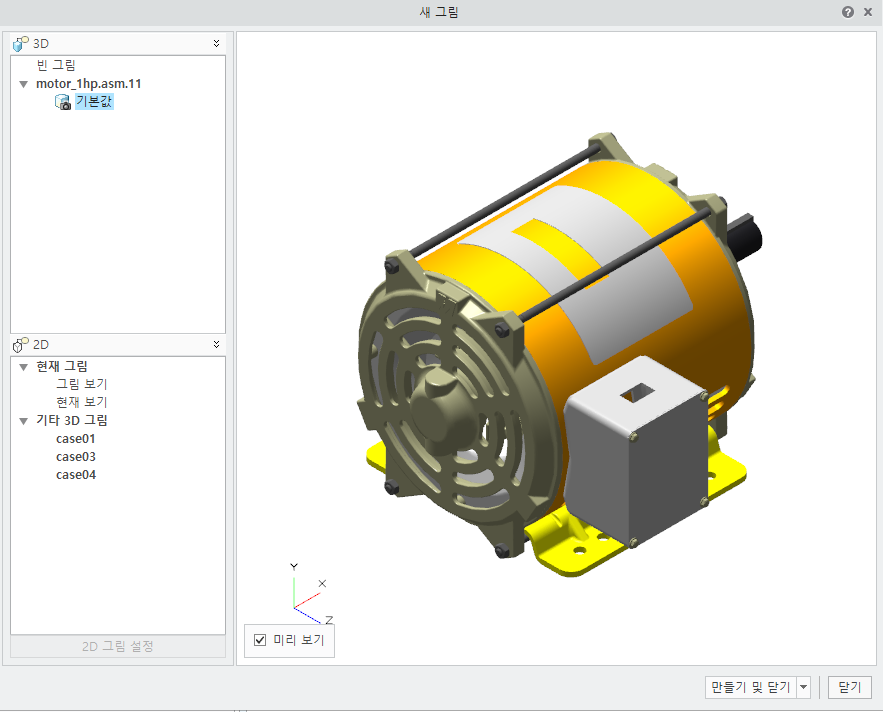

새 그림을 선택 합니다 "기본값" 을 클릭합니다. 3D 렌더링된 이미지로  Creo Illustrate 화면에 표시됩니다.

회전, 이동, ZOOM이 가능 합니다.  "2D"는 3D 그림을 선택해야 합니다. 회전은 불가능 합니다. 원본 3D 렌더링된 이미지가 변경되면 "2D"는자동 업데이트됩니다.



새그림 3D	새그림 2D

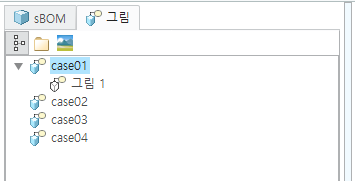

3D와 2D 그림 파일 구조는 아래와 같습니다. 트리구조를 가지고 있습니다 "CASE01", "CADSE02", "CASE03"으로 계층구조를 가질수 있습니다. 이러한 구조는 드래그 하여 순서를 변경 할수 있습니다. 조립 순서를 가질수 있습니다



2D 그림 파일



2. 표시 / 조명 탭



렌더링 모드를 선택 할수 있고 조명을 선택 할수 있습니다



표시 와 조명

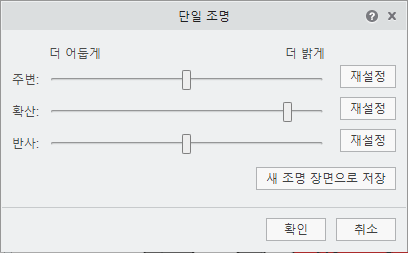

조명 탭 > 편집 기능은 조명을 미세 조정 하여 새로운 조명을 만들수 있습니다. "새 조명 장면으로 저장"을 클릭 합니다



새로운 조명 만들기

TIP >

Creo Illustrate 화면에서 선택된 부품의 색상 변경 하기.

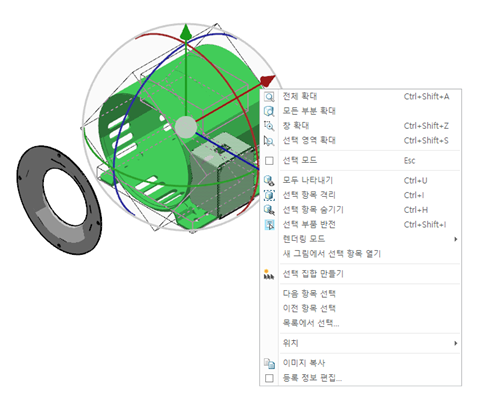

1. 부품 선택 및 등록 정보 편집



등록 정보 편집



2. 모양 편집



색상 편집



3. 페이지 설정



화면 보기 사이즈를 정의 합니다.
