Sketch Point Pattern #3

□ Point Pattern 옵션 소개

1) Follow leader location
패턴 인스턴스의 위치를 스케치 점의 위치와 함께 리더(leader) 선의 위치에 따라 제어할 수 있습니다.

Follow leader location 적용	Follow leader location 비적용

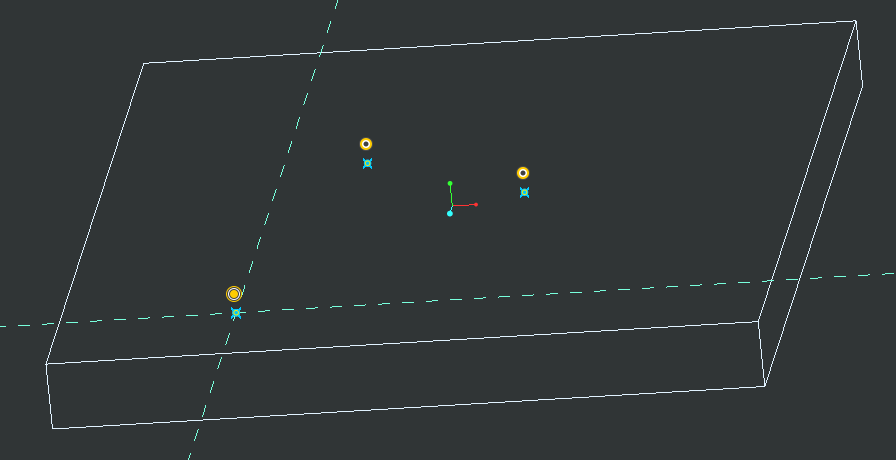

Follow leader location 포인트가 "하늘색"으로 표시되며, 마우스로 드래그 하여, 3D 상태에서 이동 할수 있습니다

2) Follow surface direction

패턴 생성 시 패턴 인스턴스의 방향을 기준 면의 방향에 따라 자동으로 조절하는 기능입니다. 이 옵션은 특히 곡면이나 불규칙한 형상 위에 패턴을 생성할 때 유용하게 활용됩니다.

패턴 적용 전	포인트 스케치	투영 스케치 포인트 패턴

패턴 멤버가 투영되는 표면은 평평하지 않을 수 있습니다. 패턴 멤버가 표면에 정확하게 맞춰 투영되도록 하려면, 패턴 리더와 스케치 평면이 투영 표면에 접해야 합니다. 곡면에 인스턴간의 거리를 다양한 방법으로 측정 하여 표시 할수 있습니다.

표면에서 패턴 멤버의 간격을 조절하기 위해 다음 옵션을 사용할 수 있습니다.

• 투영(As projected ): 패턴 리더와 패턴 멤버를 표면에 직접 투영합니다.
• 표면 공간에 매핑(Map to Surface Space): 패턴 리더를 표면에 직접 투영합니다. 나머지 패턴 멤버는 스케치 평면에서 표면 공간으로 매핑되어 표면의 간격이 스케치의 간격과 일치하도록 합니다. 이 옵션은 스케치 또는 템플릿이 동일한 간격을 사용할 때 더 균등한 멤버 간격을 생성합니다.
• 표면 UV 공간에 매핑(Map to Surface UV Space): 패턴 리더를 표면에 직접 투영합니다. 스케치 평면의 첫 번째 멤버를 기준으로 xy-좌표를 기반으로 나머지 패턴 멤버를 스케치에서 표면의 UV 공간으로 매핑합니다.

활용 예시:

• 곡면 위의 패턴 생성: 곡면 위에 구멍, 돌기, 문자 등을 패턴으로 생성할 때 각 인스턴스가 곡면의 형상에 맞춰 자연스럽게 배치되도록 할 수 있습니다.
• 불규칙한 형상 위의 패턴 생성: 불규칙한 형상 위에 패턴을 생성할 때 각 인스턴스가 형상의 기울기에 맞춰 올바른 방향으로 배치되도록 할 수 있습니다.
• 제품 디자인: 제품의 곡면 디자인에 맞춰 패턴을 생성하여 시각적으로 자연스러운 결과를 얻을 수 있습니다.

3) Follow curve direction

패턴 생성 시 패턴 인스턴스의 방향을 기준 커브의 방향에 따라 자동으로 조절하는 기능입니다. 이 옵션은 특히 커브를 따라 패턴을 생성할 때 유용하게 활용됩니다.

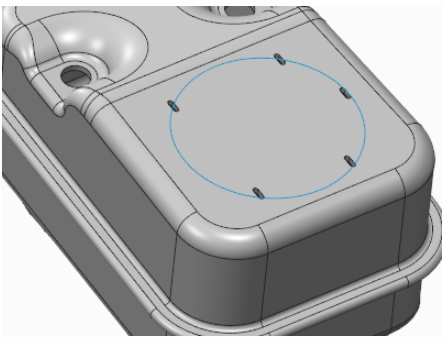

Follow curve direction  선택	Follow curve direction  선택 안함



활용 예시 :

• 커브를 따라 패턴 생성: 커브를 따라 구멍, 돌기, 문자 등을 패턴으로 생성할 때 각 인스턴스가 커브의 형상에 맞춰 자연스럽게 배치되도록 할 수 있습니다.
• 튜브나 파이프의 패턴 생성: 튜브나 파이프의 곡면을 따라 패턴을 생성하여 각 인스턴스가 튜브나 파이프의 방향에 맞춰 올바르게 배치되도록 할 수 있습니다.
• 제품 디자인: 제품의 곡선 디자인에 맞춰 패턴을 생성하여 시각적으로 자연스러운 결과를 얻을 수 있습니다.



주의 )

복잡한 커브: 지나치게 복잡한 커브에서는 "Follow curve direction" 옵션이 제대로 작동하지 않을 수 있습니다.

4) Using an Alternate Origin

"Use alternate origin" 옵션을 사용하면, 패턴은 마치 패턴 리더가 대체 원점에 위치한 것처럼 생성됩니다.쉽게 말해, 패턴을 만들 때 기준점(원점)을 바꿔서 패턴을 생성한다는 의미입니다. 일반적으로 패턴은 패턴 리더를 기준으로 생성되지만, 이 옵션을 사용하면 다른 위치(대체 원점)를 기준으로 패턴이 만들어집니다. 이렇게 하면 패턴의 위치나 방향을 원하는 대로 조절하기 더 용이해집니다.

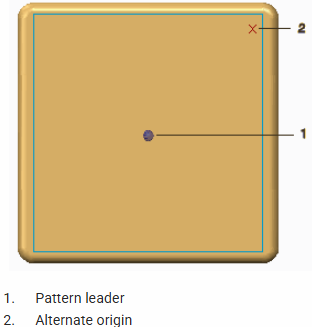

패턴의 대체 원점으로 사용할 기준점은 패턴 리더보다 먼저 생성됩니다.	채우기 패턴은 원 템플릿을 사용하여 생성됩니다. 대체 원점 사용 확인란이 선택되지 않았습니다. 동심원은 패턴 리더를 중심으로 배치됩니다.	대체 원점 사용 확인란이 선택되었습니다. 동심원은 대체 원점을 중심으로 합니다.



---
