First Wall

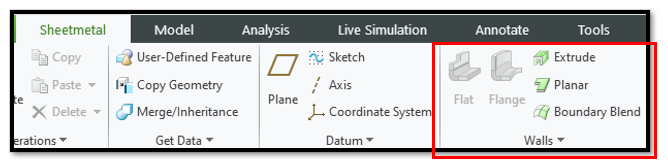

□ Extrude Wall

판금 파트를 설계할 때 평평한 벽을 추가하는 데 사용됩니다. 이 기능을 통해 벽을 판금 파트로부터 똑바로 돌출하여 새로운 벽을 생성할 수 있습니다.

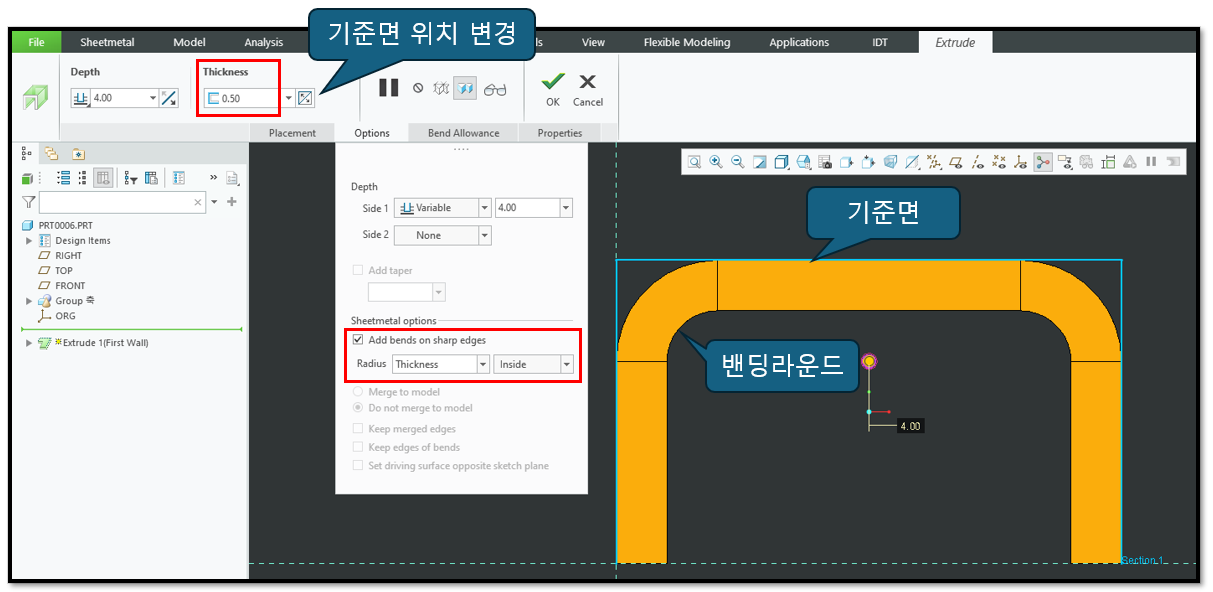

이 기능은 주로 초기 벽을 만들거나 기존 파트에 추가적인 구조적 지지 벽을 추가하는 데 유용하며, 벤드나 다른 판금 작업을 수행하기 위한 기초 역할을 합니다. 스케치 모드에서 각진 부분은 밴딩 라운드 값이 자동으로 추가 됩니다. 환경 설정을 통해 "밴딩 라운드 값"은 위치 및 기본 값을 정의 합니다



▷ 예제 동영상





□ Planer Wall

판금 파트에 평평한 벽을 추가하는 데 사용되는 기능입니다. 이 기능을 통해 특정 스케치를 기준으로 평면 벽을 생성할 수 있으며, 이는 판금 파트의 초기 구조를 정의하거나 기존 벽에 새로운 부분을 확장하는 데 유용합니다.

Planar Wall의 특징은 판금 두께 설정을 자동으로 따르며, 벤드, 컷아웃, 플랜지 등 다른 판금 작업의 기반이 되는 평평한 벽을 쉽게 만들 수 있다는 점입니다.

▷ 예제 동영상



□ Revolve Wall

회전 형상을 이용해 판금 파트에 벽을 추가하는 기능입니다. 이 기능은 회전축을 기준으로 2D 스케치를 회전시켜 벽을 생성합니다. 이를 통해 원통형 또는 곡면 모양의 벽을 만들 수 있으며, 일반적으로 원형이나 곡선 형태의 판금 부품 설계에 사용됩니다.

이 기능은 주로 원형 덕트, 링 모양의 부품, 또는 파이프 형태의 판금 설계에 활용되며, 이후 벤드, 컷아웃, 노치와 같은 추가 작업을 수행할 수 있습니다. "Revolve Wall" 생성은 쉽지만 판금 전개는 어려운 경우도 있습니다

▷ 예제 동영상



□ Creo Prametric에서 평면 패턴을 얻기 위한 Extrude 원통형 VS 회전 시트 기능 비교.

▷ 예제 동영상
