재질 파일 설정





모델 안에 있는 Materials 파일 리스트 알아보기

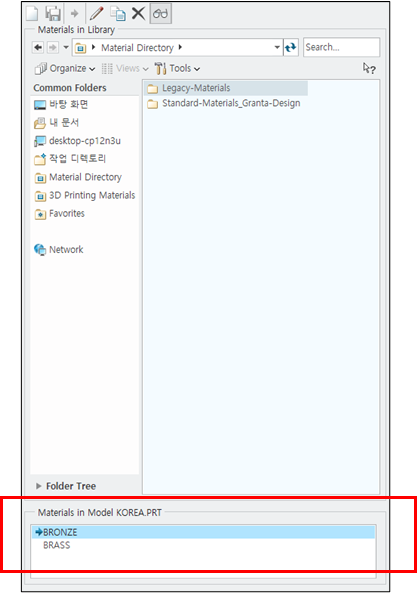

Creo 화면





        Dim model As IpfcModel
        Set model = session.CurrentModel

        Dim oSolid As IpfcSolid: Set oSolid = model
        Dim oPart As IpfcPart: Set oPart = oSolid
        Dim oMaterials As IpfcMaterials
        Set oMaterials = oPart.ListMaterials

        For i = 0 To oMaterials.Count - 1
            MsgBox oMaterials.Item(i).Name
        Next i

    conn.Disconnect (2)





모델 안에 있는 현재 Materials 파일 이름 알아보기

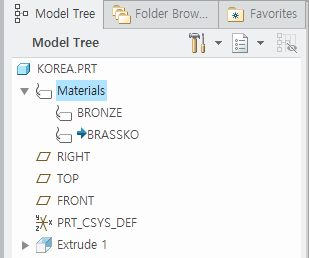

Creo 모델 Tree



        Dim model As IpfcModel
        Set model = session.CurrentModel

        Dim oSolid As IpfcSolid: Set oSolid = model
        Dim oPart As IpfcPart: Set oPart = oSolid
        Dim oMaterial As IpfcMaterial
        Set oMaterial = oPart.CurrentMaterial

        MsgBox oMaterial.Name


    conn.Disconnect (2)





모델에 재질정의 하기





        Dim model As IpfcModel
        Set model = session.CurrentModel

        Dim oSolid As IpfcSolid: Set oSolid = model
        Dim oPart As IpfcPart: Set oPart = oSolid
        Dim oMaterial As IpfcMaterial
        Set oMaterial = oPart.RetrieveMaterial("smco")

        oPart.CurrentMaterial = oMaterial

    conn.Disconnect (2)
