테스트 : WTPart 와 Creo 파일 연결 #7

□ Windchil에서 Creo File Name,  Commom name,  Number

Creo의 File Name은 "31"자의 제약이 있습니다. Wimdow 시스템에서 표시됩니다.

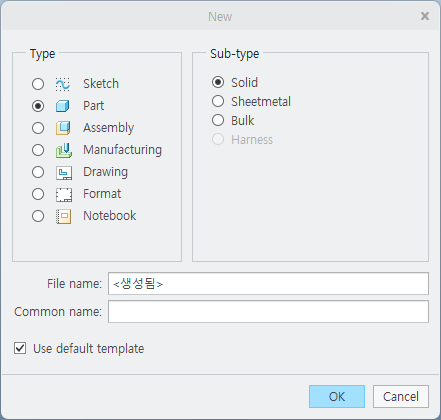

새로운 Creo 파일을 생성 하면 Common Name를 입력 할수 있습니다. 이것은 매우 길게 또는 특수 문자를 넣을수 있습니다. 하지만 Creo 프로그램에서는 변경이 불가능 합니다. Windchill에서는 가능 합니다.

Creo에서:

• 파일 이름: Creo 내부 참조용 필드입니다. 필수가 아니며 모델을 설명하는 데 사용할 수 있습니다.
• 공통 이름: 더 중요한 필드입니다. Creo에서 모델을 저장할 때 Windchill의 "Name" 속성에 매핑됩니다. 사용자 친화적인 식별자 역할을 합니다.
• 번호: 모델이 Creo에서 업로드될 때 Windchill에서 자동으로 할당하는 고유 식별자입니다 (시스템 구성에 따라 다름). 추적성과 버전 관리를 보장합니다.

Windchill에서:

• 번호: 모델이 Creo에서 업로드될 때 Windchill에서 자동으로 할당하는 고유 식별자입니다 (시스템 구성에 따라 다름). 추적성과 버전 관리를 보장합니다.
• 이름(NAME): 일반적으로 Creo에서 입력한 "공통 이름"을 반영합니다. Windchill 내에서 모델의 기본 식별자 역할을 합니다.

추가 내용 :

• Windchill을 구성하여 Creo의 파일 이름을 Windchill 번호로 사용할 수 있지만, 유연성이 떨어지므로 덜 일반적입니다.
• 일부 Windchill 구현에서는 프로세스를 간소화하기 위해 Creo 인터페이스에서 "Name" 및 "Filename" 필드를 숨길 수 있습니다.

핵심 내용:

• 사용자의 명확성을 위해 Creo에서 설명적인 공통 이름을 사용하는 것이 중요합니다.
• Windchill 번호는 시스템에서 관리하는 내부 식별자입니다.
• 특정 구성에 따라 이러한 속성의 상호 작용 방식이 결정될 수 있습니다.

---

Windchill 11.0에서는 CAD 문서 번호, 이름, 파일 이름을 동일하게 유지하고 Part Numbrt에도 사용되는 자동 생성 번호를 기반으로 "Base Number"를 설정하는 새로운 기능 향상을 도입했습니다. (number==name==file name)

※ Base Number는 사용자화 할수 있습니다.

예시)

• Part Number = 00001234 (ERP에서 생성)
• CAD 문서 식별자(모두 파트 번호 기반, 확장자 및 접미사 추가 가):
  • 0001234.PRT
  • 00001234_FLEX001.PRT
  • 00001234.DRW
  • 00001234.MFG

이 정책 (number==name==file name) 을 최대한 활용하려면 Creo 및 Windchill UI에서 CAD 문서 번호에 집중합니다.
OIR을 사용하여 생성할 수 있는 유일한 값이기 때문입니다. 따라서 이름과 파일 이름을 숨기도록 보기를 변경해야 합니다.

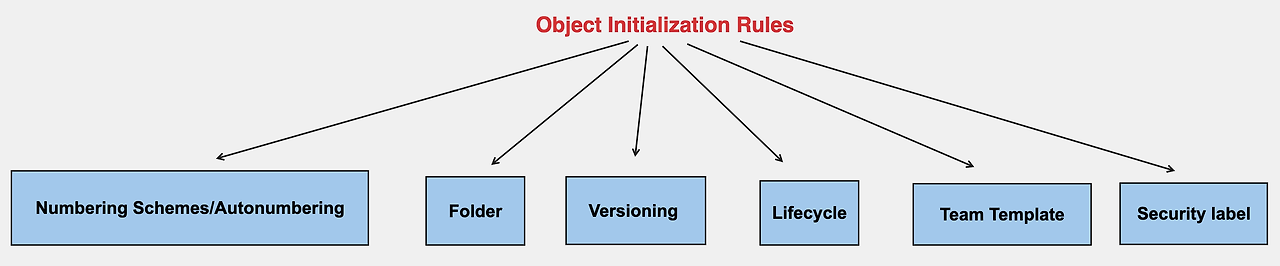

OIR 란?

Object Initialization Rules (OIRs) - 객체 초기화 규칙

OIR은 다음 기능을 제어합니다.



다음과 같은 절차를 사용 합니다

1. CAD 문서 및 파트에 대한 OIR 사용자 지정:

• CAD 문서:
  • 파트와 동일한 알고리즘에서 번호 생성
  • 파일 이름(CADName)에서 이름 생성
  • 번호의 불변 제약 조건 제거
  • CADName(최소한)에 사전 생성된 번호가 아닌 "(Generated)" 표시 확인

- ERP에서 가져온 Part Number로 Creo File Name를 정의 합니다. Windchill 기본 환경 구성에서 (number==name==file name) 정의 됩니다.  Name과 Number에 자동으로 파일 확장자가 생성됩니다

• WTPart:
  • 파트와 동일한 알고리즘에서 번호 생성
  • 번호의 불변 제약 조건 제거

- 새로 생성된 Creo 파일을 생성하면 WTPart의 Name는 자동으로 Creo Name와 동일하게 입력 됩니다.

2. 모든 관련 Windchill 서버측 기본 환경 설정(영향 참조):

• Operation > Auto Associate > Find and Create Part Using Base Number=Yes
• Operation > Auto Associate > Auto Associate Truncate Number File Extension=Yes
• Operation > Auto Associate > Force Autonumbered Part Creation=No
• Operation > General > Base Number Regular Expression
• Operation > New CAD Document > Set CAD Document Number Same As Part Number=Yes
• Operation > New CAD Document > Synchronize CAD File Name with CAD Document Number=Yes
• Operations > Upload Operation > Upload > Drop File Extension from Name=No
• Operations > Upload Operation > Upload > Drop File Extension from Number=No
• Save As > Inherit FileName from Number=Yes

3. Windchill UI에서 필드 숨기기(선택 사항):

• 유형 및 속성 관리 UI의 다음 레이아웃에서 이름 및 파일 이름을 제거할 수 있습니다.
• 테이블 보기를 사용하여 UI에서 이름 및 파일 이름 필드를 숨깁니다.
• 테이블 열 헤더의 사용자 정의 컨트롤을 사용하여 세션별 이름 및 파일 이름을 숨길 수 있습니다.

---

Windchill은 일반 문서 및 Creo 문서를 구분 하는 "Name"를 제공 합니다. 이것은 동일한 이름을 가져도 Windchill에서 충돌을 하지  않습니다. Number는 문서의 중복 생성을 없애기 위해 사용 합니다. 이것은 무작위로 Windchill에서 발행 합니다. 일반적으로 숫자로 구성 됩니다. Creo 문서는 31자 이내에서 사용 됩니다. 이것도 무작위로 숫자를 발행하여 생성 할수 있습니다. Windchill의 WTPart는 "Name"과 "Number"를 가지고 있습니다. WTPart의 "Number"와  Creo 문서의 "Number"가 동일하면 자동로 연결 할수 있습니다. Windchill 테이블 목록에 WTPart의 "Name"와 Creo 문서 "Name"가 동일하면 직관적으로 연결된것을 확인 할수 있습니다. 아니면 WTPart의 "Number"와  Creo 문서의 "Number"가 동일해야 합니다. Creo 모델 Tree에서 Creo 문서 "Name"은 표시 할수 있습니다.

Creo 뿐만 아니라 문서 파일 및 ERP 시스템을 고려하여 문서 생성 이름 규칙을 정의 합니다. 반드시 "번호의 불변 제약 조건 제거"을 제거 하여 사용 합니다.

Windchill 정책 관리 이름 지정 및 번호 지정:

PTC 도움말 센터



---
