MBD : 3D Dimension 오류 발생 및 해결

□ 오류

3D Dimension은 2가지 방법으로 작성 할수 있습니다. 2D와 동일한 Show Dimension과 Create Dimension으로 만들수 있습니다.
Show Dimension은 3D 모델 (Feature)의 치수를 선택 하여 표시 합니다. Feature가 삭제 되면 치수는 자동으로 삭제 됩니다.
Create Dimension은 3D 모델의 형상(서피스 면, 선, 꼭지점)등을 참조하여, 생성 됩니다. Feature가 삭제되면 "경고"가 표시되며,
치수는 표시 되지않습니다. 하지만 3D Annotate Tree에 표시됩니다. 재정의 기능을 통해 Create Dimension의 참조는 변경 가능
합니다.

예제)
Feature를 덮어 쓰기한 경우 입니다. 사각형 형상의 가로 Dimension을 만들고, 원형 형상으로 덮어쓰기한 경우 입니다.

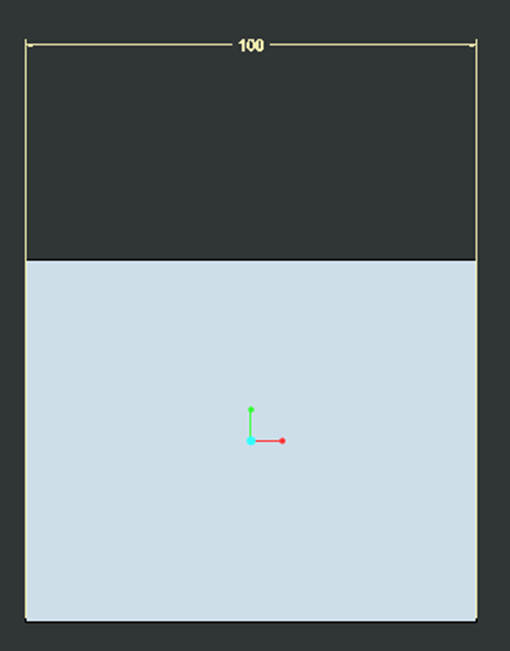

1. Show Dimension을 사용한 경우

원본	Feature 추가

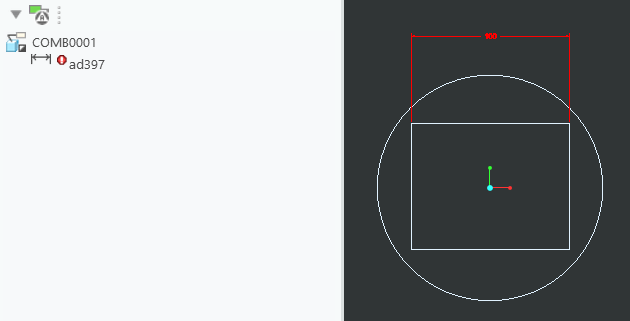

2. Create Dimension

원본	Feature 추가

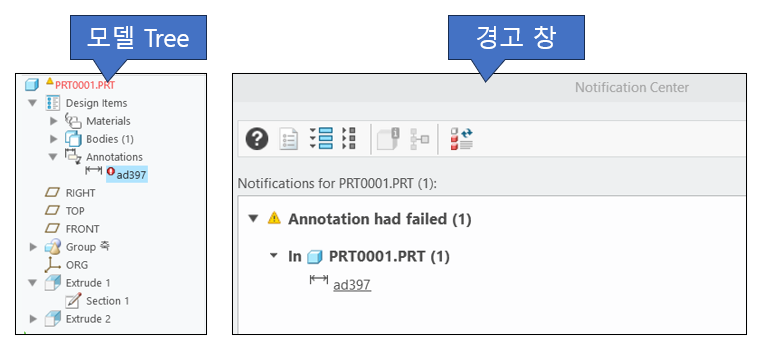

오류가 발생하는 3D Dimension은 모델 Tree와 경고창에 표시됩니다. 오류가 발생한 3D Dimension은 재배치 또는 삭제가 가능 합니다.

[오류 Dimension 표시]



3D Dimension은 주석 Feature로 만들수 있습니다. 이것은 UDF에 추가 할수 있습니다. 다른 모델에 UDF(라이브러리)를 만들면 사전 정의된 "3D Dimension"을 자동으로 추가 할수 있습니다.

---
